Metallrohr Mit Losen Flanschen - ABB ProcessMaster Betriebsanleitung

4.7.3

Metallrohr mit losen Flanschen

1. Gewindebolzen M6 (1) an die Rohrleitung schweißen und Erdungsverbindung gemäß
Abbildung herstellen.
2. Verbindung zwischen dem Erdungsanschluss (2) des Messwertaufnehmers und einem
geeigneten Erdungspunkt mit Cu-Leitung (mindestens 2,5 mm² (14 AWG)) gemäß Abbildung
herstellen.

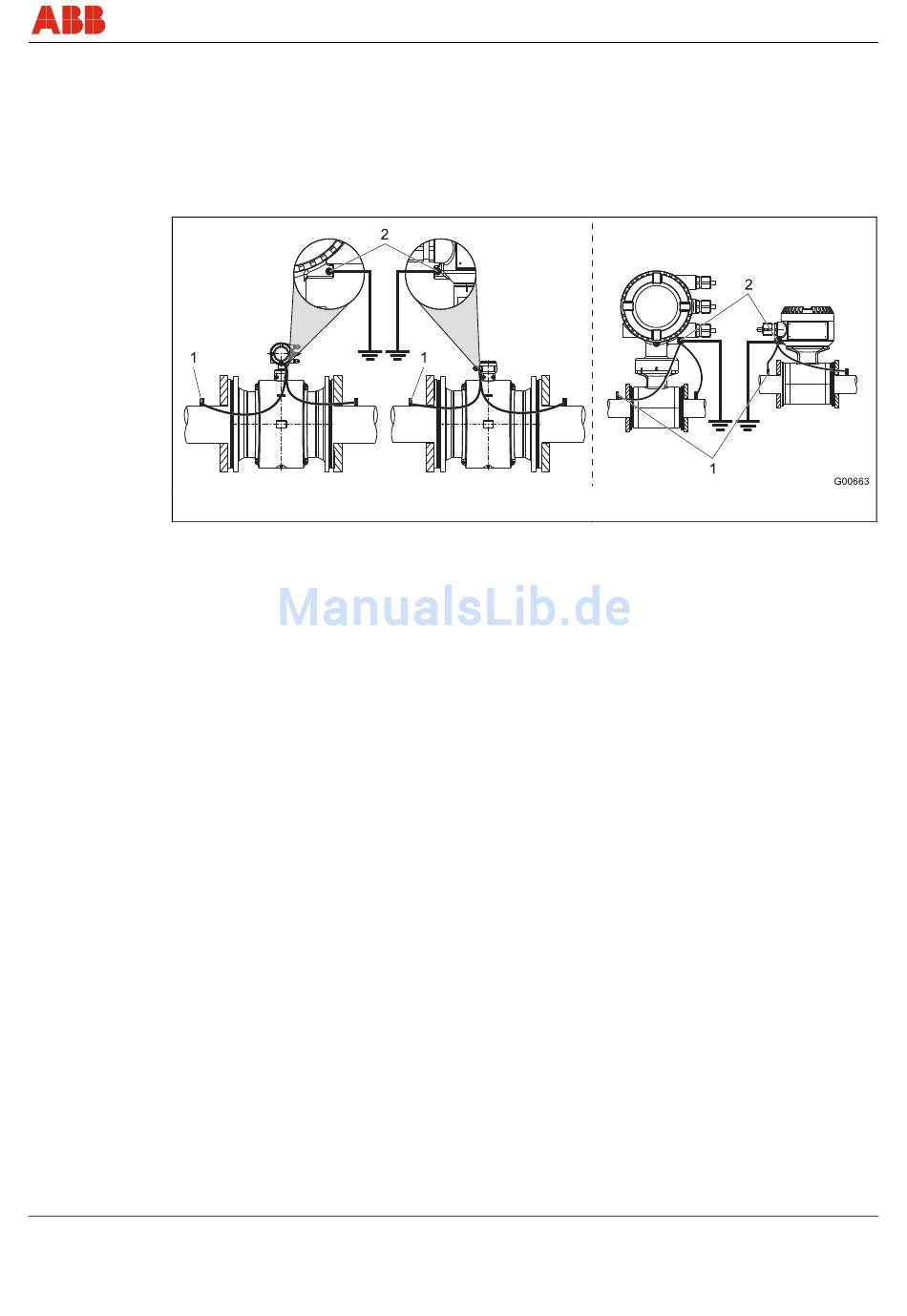

Abb. 26: Metallrohr, ohne Auskleidung
OI/FEP300/FEH300-DE
Flanschausführung
ProcessMaster / HygienicMaster
Montage
Zwischenflanschausführung
31
