Systemeigenschaften

11 Systemeigenschaften
Wechsel ein-auf zweispaltig
A

11.1 Allgemeines

11.1.1 Referenzbedingungen gemäß EN 29104
Messstofftemperatur
Umgebungstemperatur
Hilfsenergie
Installationsbedingungen
Aufwärmphase

11.1.2 Maximale Messabweichung

Impulsausgang
- Standard Kalibrierung:
± 0,4 % vom Messwert, ± 0,02 % Qmax
- Optionale Kalibrierung:
± 0,2 % vom Messwert, ± 0,02 % Qmax
Qmax siehe Tabelle im Kapitel 6.4 „Nennweite, Messbereich".
DN

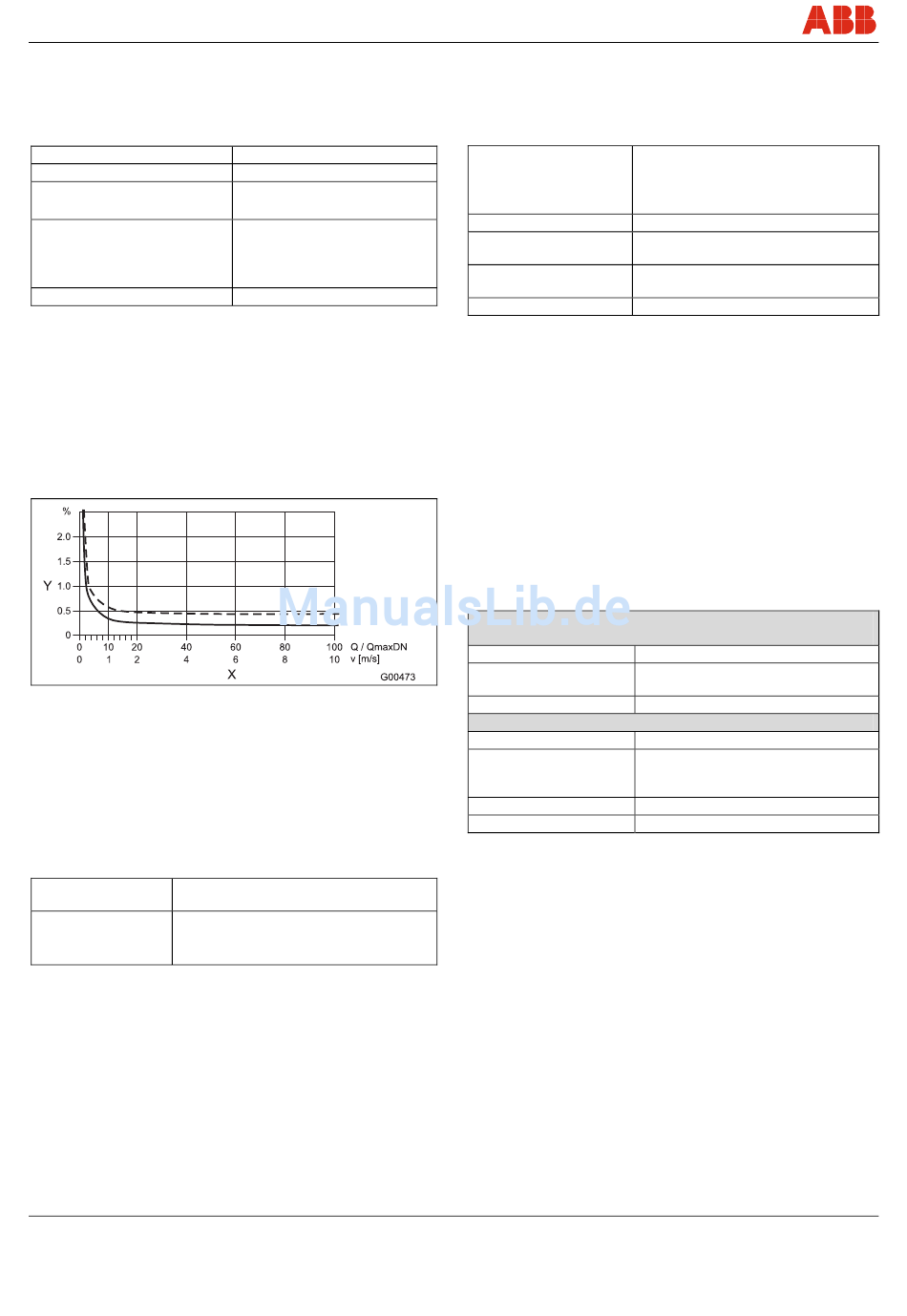

Abb. 57
Y Genauigkeit ± vom Messwert in [%]
X Fließgeschwindigkeit v in [m/s], Q / QmaxDN [%]
Einfluss des Analogausgangs
Wie Impulsausgang zuzüglich ± 0,1 % vom Messwert + 0,01 mA.

11.2 Wiederholbarkeit, Ansprechzeit

Wiederholbarkeit ≤ 0,11 % vom Messwert, t
v = 0,5 ... 10 m/s
Ansprechzeit Als Sprungfunktion 0 ... 99 %
5 τ ≥ 200 ms bei 25 Hz Erregerfrequenz
5 τ ≥ 400 ms bei 12,5 Hz Erregerfrequenz
Wechsel ein-auf zweispaltig
98
20 °C (68 °F) ± 2 K
20 °C (68 °F) ± 2 K
Nennspannung lt. Typenschild
U n ± 1 %, Frequenz f ± 1 %
- Im Vorlauf > 10 x DN
gerade Rohrstrecke.
- Im Nachlauf > 5 x DN
gerade Rohrstrecke.
30 min
DN
DN
= 100 s,
mess
ProcessMaster / HygienicMaster

11.3 Messumformer

11.3.1 Elektrische Eigenschaften

Hilfsenergie AC: 100 ... 230 V (-15 % / +10 %)
AC: 24 V (-30 % / +10 %)
DC: 24 V (-30 % / +30 %),
Oberwelligkeit: < 5 %
Netzfrequenz 47 ... 64 Hz
Erregerfrequenz 6 1/4 Hz, 7 1/2 Hz, 12 1/2 Hz, 15 Hz,
25 Hz, 30 Hz (50 / 60 Hz Hilfsenergie)
Leistungsaufnahme S ≤ 20 VA (Messwertaufnehmer
einschließlich Messumformer)
Elektr. Anschluss Schraubklemmen
11.3.1.1 Ein- / Ausgänge
Trennung Ein- / Ausgänge
Stromausgang, Digitalausgang DO1, DO2 und Digitaleingang sind
vom Messwertaufnehmer-Eingangskreis und untereinander
galvanisch getrennt.
11.3.1.2 Leerrohrdetektion
Die Funktion „Leerrohrdetektion" erfordert:
Eine Leitfähigkeit des zu messenden Mediums von ≥ 20 µS/cm, eine
Signalkabellänge von ≤ 50 m (164 ft), eine Nennweite DN ≥ DN 10
und es darf kein Vorverstärker vorhanden sein.

11.3.2 Mechanische Eigenschaften

Kompaktausführung
(Messumformer direkt auf dem Messwertaufnehmer montiert)
Gehäuse
Lackierung
Kabelverschraubung
Ausführung mit externem Messumformer
Gehäuse
Lackierung
Kabelverschraubung
Gewicht
11.3.2.1 Lagertemperatur, Umgebungstemperatur
Umgebungstemperatur
-20 ... 60 °C (-4 ... 140 °F) standard
-40 ... 60 °C (-40 ... 140 °F) erweitert
Lagertemperatur
-20 ... 70 °C (-4 ... 158 °F)
11.3.2.2 Schutzart Messumformergehäuse
IP 65, IP 67, NEMA 4X
11.3.2.3 Vibration in Anlehnung an EN 60068-2
Messumformer
• Im Bereich 10 ... 58 Hz max. 0,15 mm (0,006 inch) Auslenkung*
• Im Bereich 58 ... 150 Hz max. 2 g Beschleunigung*
* = Spitzenbelastung
Alu-Guss, lackiert
Farbanstrich ≥ 80 µm dick, RAL 9002
Hellgrau
Polyamid
Alu-Guss, lackiert
Farbanstrich ≥ 80 µm dick, Mittelteil
RAL 7012 Dunkelgrau, Frontdeckel /
Rückdeckel RAL 9002 Hellgrau
Polyamid
4,5 kg (9,92 lb)
OI/FEP300/FEH300-DE
