Parametrierung
7.1.3.4

Abbruch der Eingabe

In einigen Menüpunkten ist eine Werteingabe erforderlich. Wenn keine Änderung gewünscht ist,
lässt sich der Menüpunkt folgendermaßen verlassen:
1. Durch mehrmaliges Drücken der Taste ◄ „Weiter" wandert der Bearbeitungs-Cursor nach
rechts. Wird der Bearbeitungs-Cursor hinter die letzte Stelle gesetzt, wird unten rechts
„Abbrechen" angezeigt.
2. Durch Bestätigung über die Taste wird die Bearbeitung abgebrochen und der Menüpunkt
verlassen. Durch Drücken der linken Taste ◄ „Weiter" kann von vorne begonnen werden.
Wichtig
Wenn keine Tastenbewegung mehr registriert wird, schaltet das Menü automatisch ca. 5 Min.
nach dem letzten Tastendruck auf die konfigurierte Anzeige zurück.
7.1.4

Prozessanzeige

56 ProcessMaster / HygienicMaster

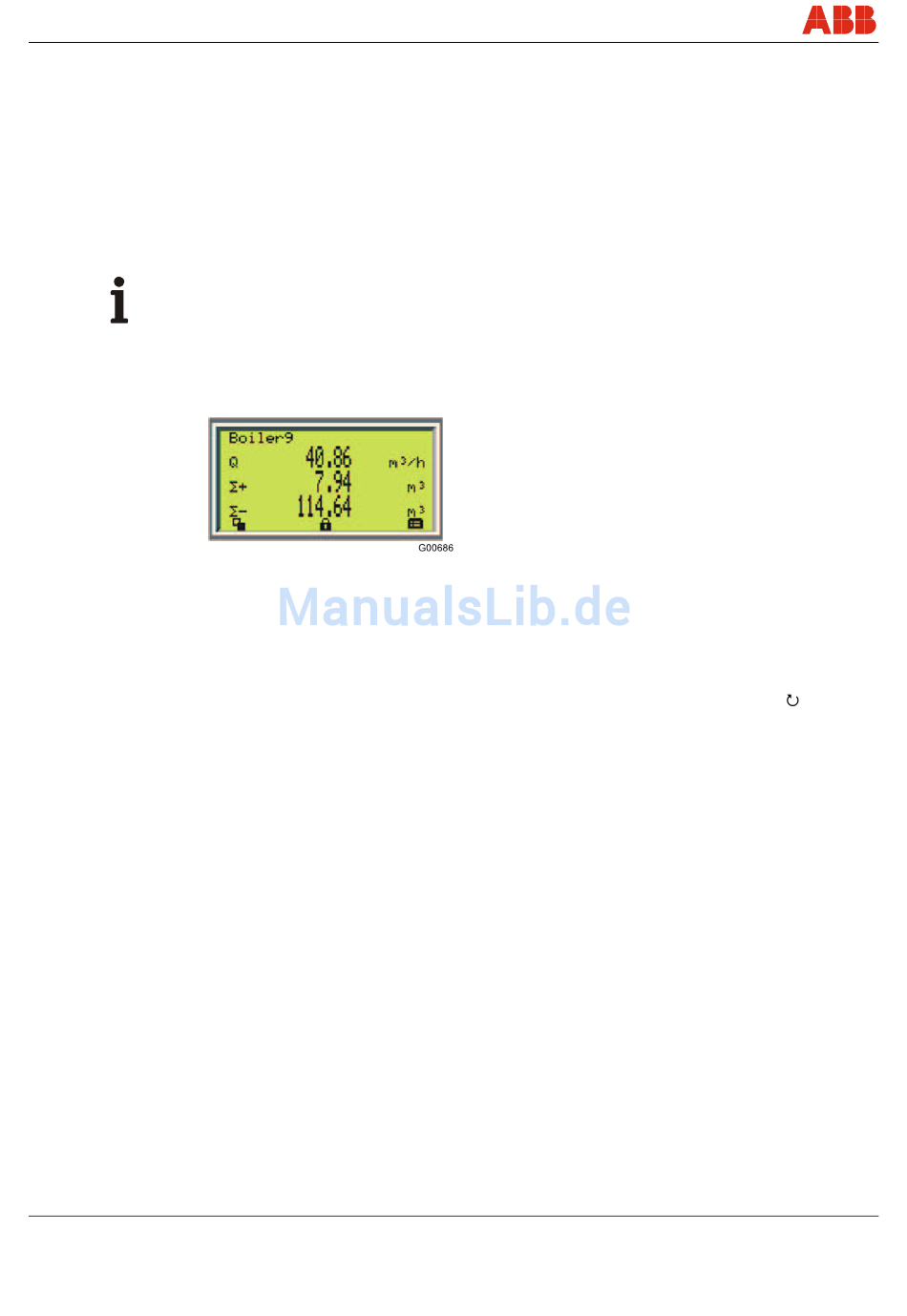

Nach dem Einschalten erscheint die Prozess-
anzeige.
Q Aktueller Durchfluss
∑+ Zählerstand für Vorlaufrichtung
∑- Zählerstand für Rücklaufrichtung
Links oben wir die eingegebene
Messstellenbezeichnung angezeigt
(Beispiel: Boiler 9). Die Messtellenbezeichnung
ist im Menü „Konfig Gerät / Sensor /
Messstellenbez. Sensor" einzugeben.
Sofern mehrere Bedienerseiten vorkonfiguriert
sind und der Multiplex Modus eingeschaltet ist,
erscheint am linken unteren Rand ein
Das Schloss am unteren Rand in der Mitte zeigt
an, dass der Bediener zur Zeit nicht eingeloggt ist
und das Gerät gegen Änderungen der
Parametrierung geschützt ist.
-Symbol.
