Elektrischer Anschluss
5.2

Anschluss Messwertaufnehmer

5.2.1

Signal- und Magnetspulenkabelanschluss

Der Anschluss darf nur bei abgeschalteter Hilfsenergie erfolgen. Das Gerät muss
vorschriftsmäßig
Magnetspulenkabel (Teilenummer: D173D027U01) mit dem Messumformer zu verbinden. Die
Spulen des Messwertaufnehmers werden durch den Messumformer über die Klemmen M1 / M2
versorgt. Das Kabel gemäß Grafik am Messwertaufnehmer anschließen.

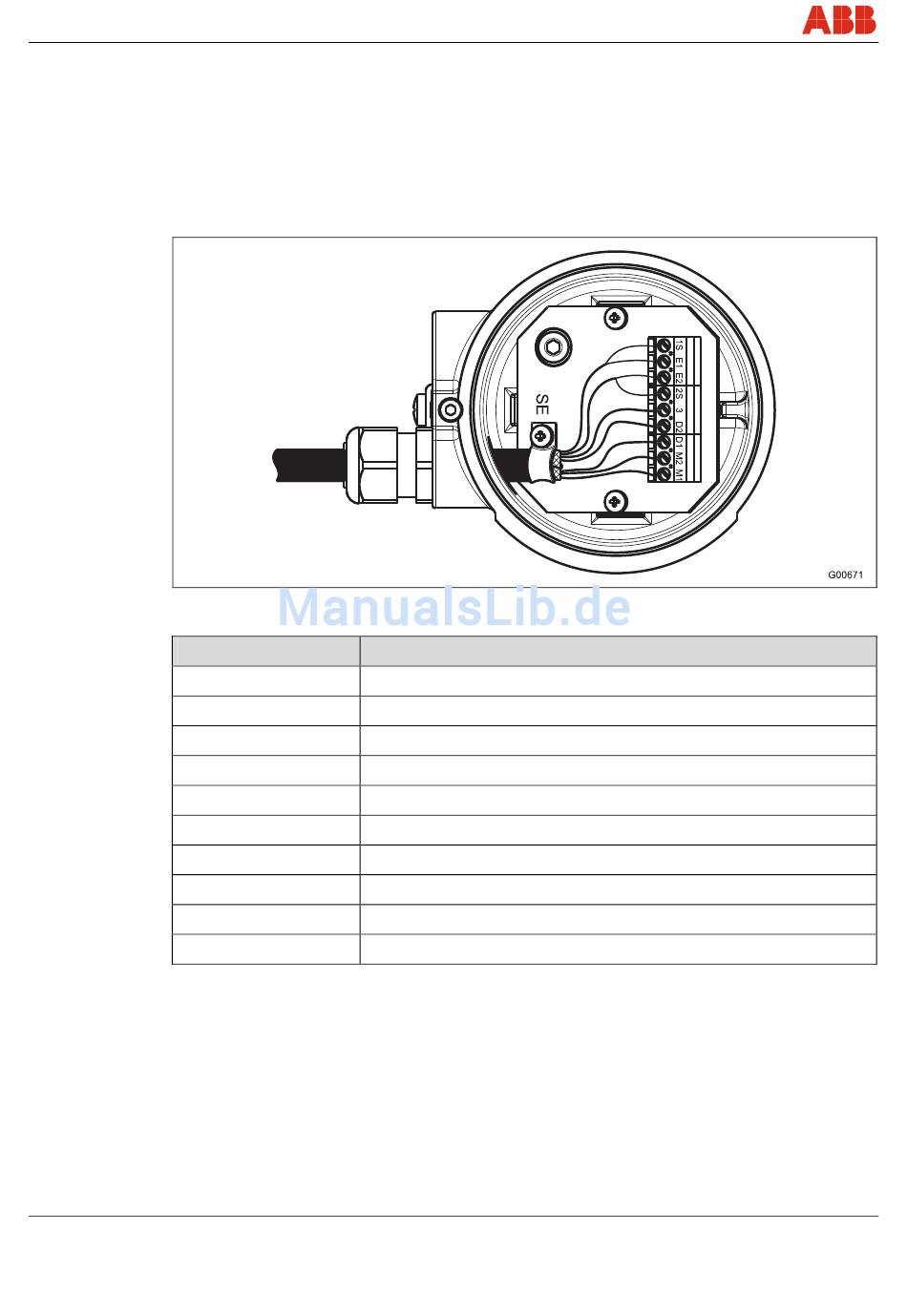

Abb. 32
Klemmenbezeichnung Anschluss
1S
E1
E2
2S
3
D2
D1
M2
M1
SE
36
geerdet sein. Der
Schirm
Signalleitung, violett
Signalleitung, Blau
Schirm
Messpotential, grün
Datenleitung, gelb
Datenleitung, orange
Anschluss für Magnetspule
Anschluss für Magnetspule
Äußere Kabelabschirmung.
ProcessMaster / HygienicMaster
Messwertaufnehmer ist über das Signal-
