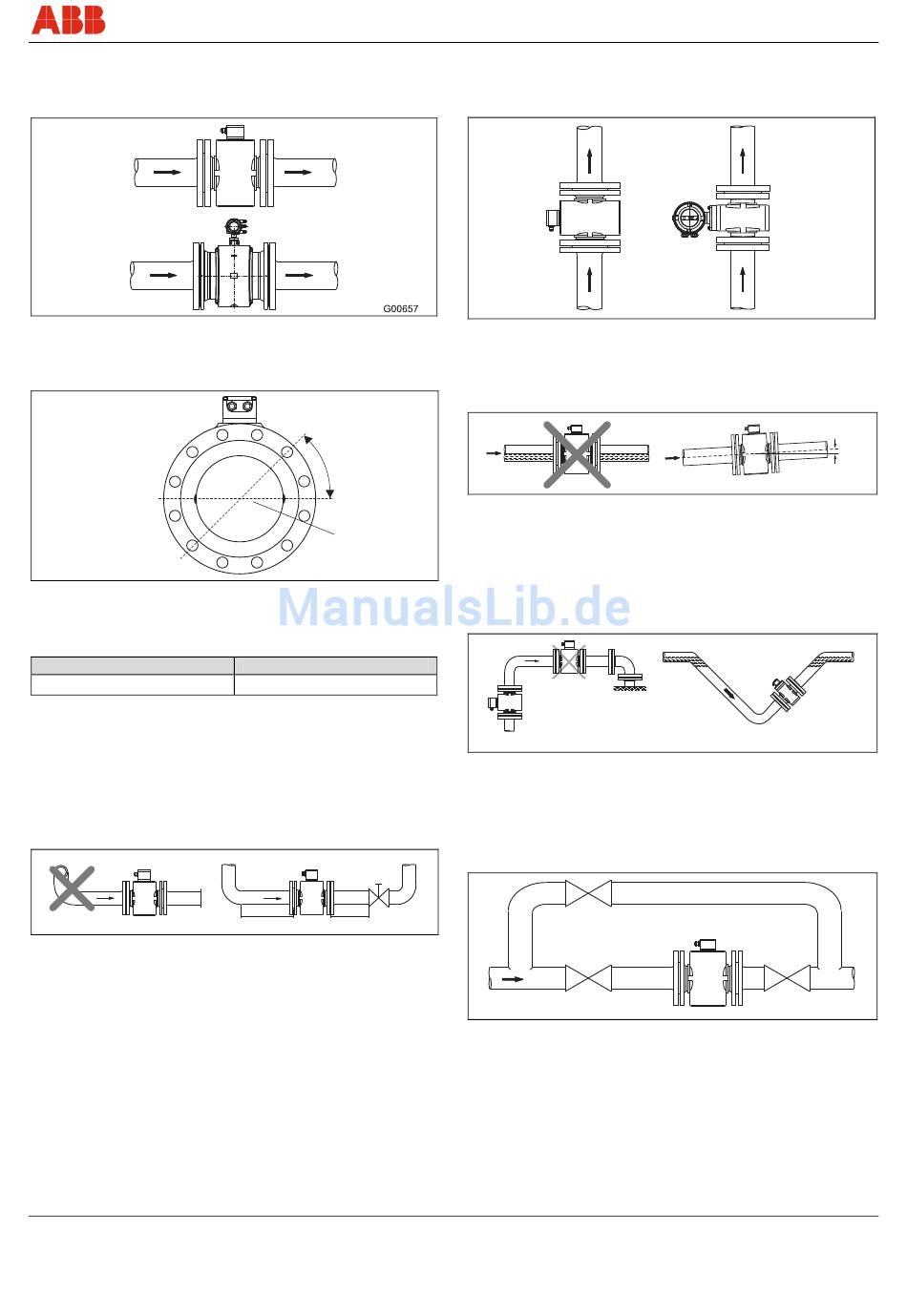

4.5

Einbaubedingungen

Das Gerät erfasst den Durchfluss in beiden Richtungen. Werkseitig
ist die Vorwärtsfließrichtung, wie in Abb. 13 gezeigt, definiert.
Abb. 13
4.5.1

Elektrodenachse

Elektrodenachse (1) möglichst waagerecht oder max. 45° gedreht.
Abb. 14
4.5.2

Ein- und Auslaufstrecke

Einlaufstrecke gerade
≥ 3 x DN
DN = Nennweite des Messwertaufnehmers
• Armaturen, Krümmer, Ventile usw. nicht direkt vor dem Messrohr
installieren (1).
• Klappen müssen so installiert werden, dass das Klappenblatt
nicht in den Messwertaufnehmer hineinragt.
• Ventile bzw. andere Abschaltorgane sollten in der Auslaufstrecke
montiert werden (2).
• Zur Einhaltung der Messgenauigkeit Ein- und Auslaufstrecken
beachten.
1
Abb. 15
OI/FEP300/FEH300-DE
max. 45°
1
G00041
Auslaufstrecke gerade
≥ 2 x DN
2
2xDN
3xDN
G00037
ProcessMaster / HygienicMaster
4.5.3

Vertikale Leitungen

• Vertikale Installation bei Messung von abrasiven Stoffen,
Durchfluss vorzugsweise von unten nach oben.
Abb. 16
4.5.4

Horizontale Leitungen

• Messrohr muss immer voll gefüllt sein.
• Leichte Steigung der Leitung zur Entgasung vorsehen.
Abb. 17
4.5.5

Freier Ein- bzw. Auslauf

• Bei freiem Auslauf Messgerät nicht am höchsten Punkt bzw. in
die abfließende Seite der Rohrleitung einbauen, Messrohr läuft
leer, Luftblasen können sich bilden (1).
• Bei freiem Ein- oder Auslauf Dükerung vorsehen, damit die
Rohrleitung immer gefüllt ist (2).
1
Abb. 18
4.5.6

Stark verschmutzte Messstoffe

• Bei stark verschmutzten Messstoffen wird eine
Umgehungsleitung entsprechend der Abbildung empfohlen, so
dass während der mechanischen Reinigung der Betrieb der
Anlage ohne Unterbrechung weitergeführt werden kann.
Abb. 19
Montage
G00039
3°
G00038
2
G00040
G00042
27
