Elektrischer Anschluss
5.3.2

Messumformer

Die äußere Abschirmung des Kabels wird mit der Schelle (3) (aus dem Beipackbeutel im
Anschlussraum) auf die Sammelschiene aufgelegt.
Die Abschirmungen der Signaladern dienen als „Driven Shield" für die Messsignalübertragung.
Das Kabel wird entsprechend des Anschlussplans am Messwertaufnehmer und Messumformer
angeschlossen.

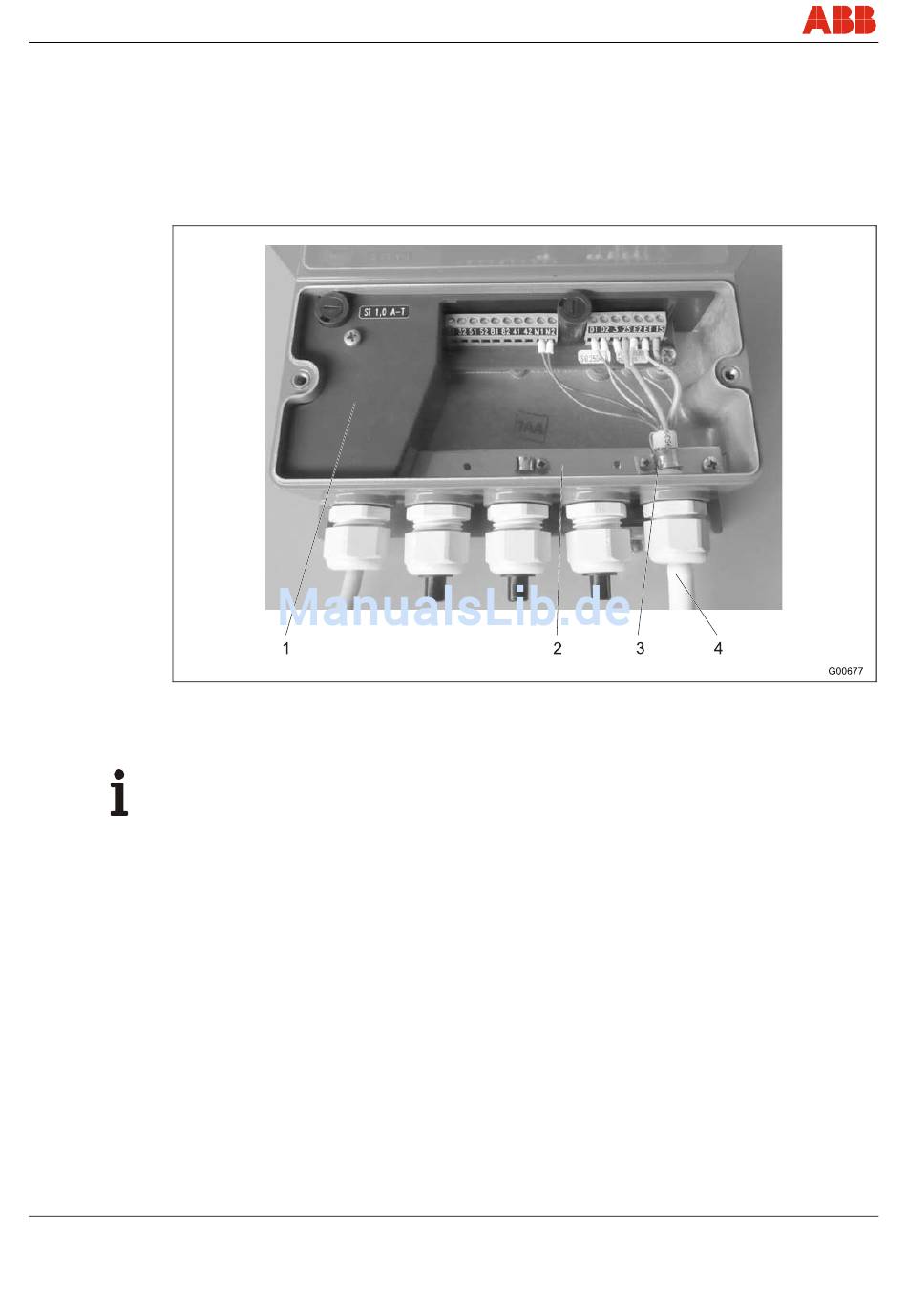

Abb. 36
1 Klemmenabdeckung
2 Sammelschiene (SE)
Wichtig
Die Spannungsversorgung des optionalen Vorverstärkers erfolgt über die Klemmen
1S und 2S.
Der Messumformer erkennt den im Messwertaufnehmer vorhandenen Vorverstärker
automatisch und schaltet die benötigte Versorgungsspannung auf die Klemmen 1S und 2S.
40 ProcessMaster / HygienicMaster
3 Schelle
4 Signal- und Magnetspulenkabel
