Installation und Montage
4.3
Sensorkabel
Der Sensor wird mit dem Controller über das mitgelieferte Sensorkabel verbunden. Der Anschluss erfolgt durch einfaches Stecken.
Die Steckverbindung verriegelt selbstständig. Der feste Sitz kann durch Ziehen am Steckergehäuse (Kabelbuchse) geprüft werden.
Durch Ziehen an der gerändelten Gehäusehülse der Kabelbuchse öffnet die Verriegelung und die Steckverbindung kann geöffnet
werden.

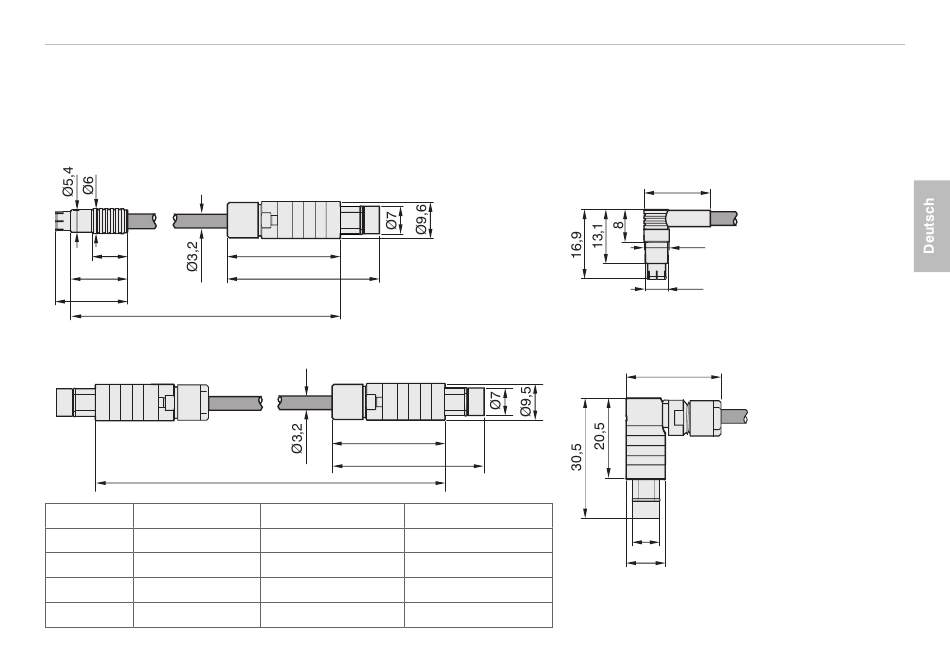

Sensorkabel CCxC
8,6
13,7
17,5
Kabellänge x
Kabellänge x
Modell
2 gerade Stecker 1x gerader + 1x 90 °
CCxC
•
CCxC/90
CC2B
•
CC3B/90
capaNCDT 6100
27
37
Sensorkabel CCxB
27
37
•
•
Sensorkabel CCxC/90
Sensorkabel CCxB/90
für Sensoren
0,2 ... 0,5 mm
0,2 ... 0,5 mm
1 ... 10 mm
1 ... 10 mm
16
Ø6
Ø5,4
25
x = 1 oder 3 m
Biegeradius:
Min. 10 mm
i
Zugkraft am
Kabel ist unzu-
lässig!
Ø7
Ø10
Abmessungen in
mm, nicht maß-
stabsgetreu
Seite 19
