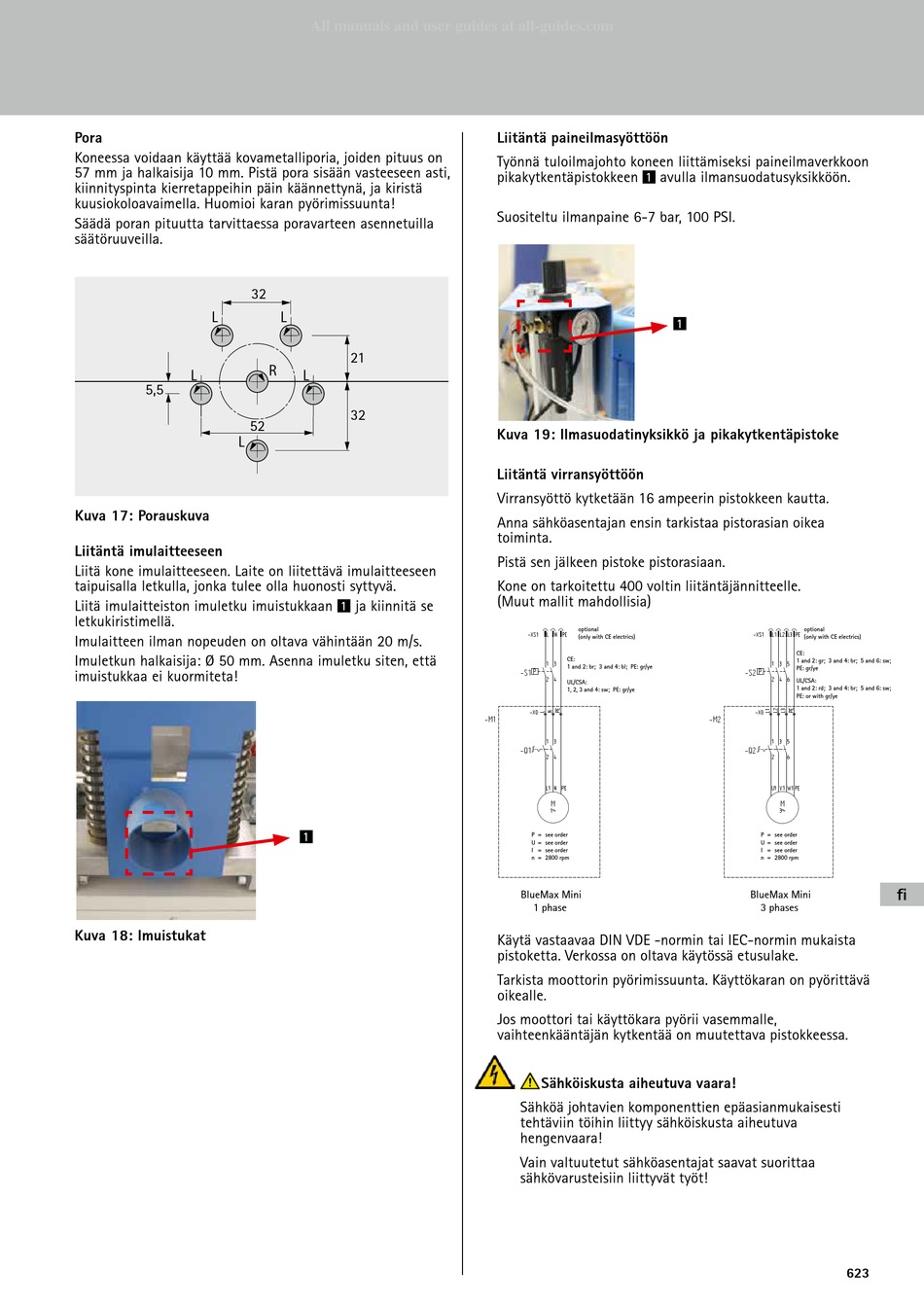

Pora
Koneessa voidaan käyttää kovametalliporia, joiden pituus on
57 mm ja halkaisija 10 mm. Pistä pora sisään vasteeseen asti,
kiinnityspinta kierretappeihin päin käännettynä, ja kiristä
kuusiokoloavaimella. Huomioi karan pyörimissuunta!
Säädä poran pituutta tarvittaessa poravarteen asennetuilla
säätöruuveilla.
Bohrbild
L
L
5,5
L
Kuva 17: Porauskuva
Liitäntä imulaitteeseen
Liitä kone imulaitteeseen. Laite on liitettävä imulaitteeseen
taipuisalla letkulla, jonka tulee olla huonosti syttyvä.
Liitä imulaitteiston imuletku imuistukkaan
letkukiristimellä.
Imulaitteen ilman nopeuden on oltava vähintään 20 m/s.
Imuletkun halkaisija: Ø 50 mm. Asenna imuletku siten, että
imuistukkaa ei kuormiteta!
Kuva 18: Imuistukat
All manuals and user guides at all-guides.com
32
L
21
R
L
32
52
ja kiinnitä se
1
1
Liitäntä paineilmasyöttöön
Työnnä tuloilmajohto koneen liittämiseksi paineilmaverkkoon
pikakytkentäpistokkeen avulla ilmansuodatusyksikköön.
1
Suositeltu ilmanpaine 6-7 bar, 100 PSI.
Kuva 19: Ilmasuodatinyksikkö ja pikakytkentäpistoke
Liitäntä virransyöttöön
Virransyöttö kytketään 16 ampeerin pistokkeen kautta.
Anna sähköasentajan ensin tarkistaa pistorasian oikea
toiminta.
Pistä sen jälkeen pistoke pistorasiaan.
Kone on tarkoitettu 400 voltin liitäntäjännitteelle.
(Muut mallit mahdollisia)
optional
(only with CE electrics)
CE:
1 and 2: br; 3 and 4: bl; PE: gr/ye
UL/CSA:
1, 2, 3 and 4: sw; PE: gr/ye
P = see order
U = see order
I = see order
n = 2800 rpm
BlueMax Mini
1 phase
Käytä vastaavaa DIN VDE -normin tai IEC-normin mukaista
pistoketta. Verkossa on oltava käytössä etusulake.
Tarkista moottorin pyörimissuunta. Käyttökaran on pyörittävä
oikealle.
Jos moottori tai käyttökara pyörii vasemmalle,
vaihteenkääntäjän kytkentää on muutettava pistokkeessa.
Sähköiskusta aiheutuva vaara!
Sähköä johtavien komponenttien epäasianmukaisesti
tehtäviin töihin liittyy sähköiskusta aiheutuva
hengenvaara!
Vain valtuutetut sähköasentajat saavat suorittaa
sähkövarusteisiin liittyvät työt!
1
optional
(only with CE electrics)
CE:
1 and 2: gr; 3 and 4: br; 5 and 6: sw;
PE: gr/ye
UL/CSA:
1 and 2: rd; 3 and 4: br; 5 and 6: sw;
PE: or with gr/ye
P = see order
U = see order
I = see order
n = 2800 rpm
BlueMax Mini
3 phases
623
fi
