ICE11-8IOL-G60L-V1D
Inbetriebnahme bei EtherCAT
Konfiguration
1.

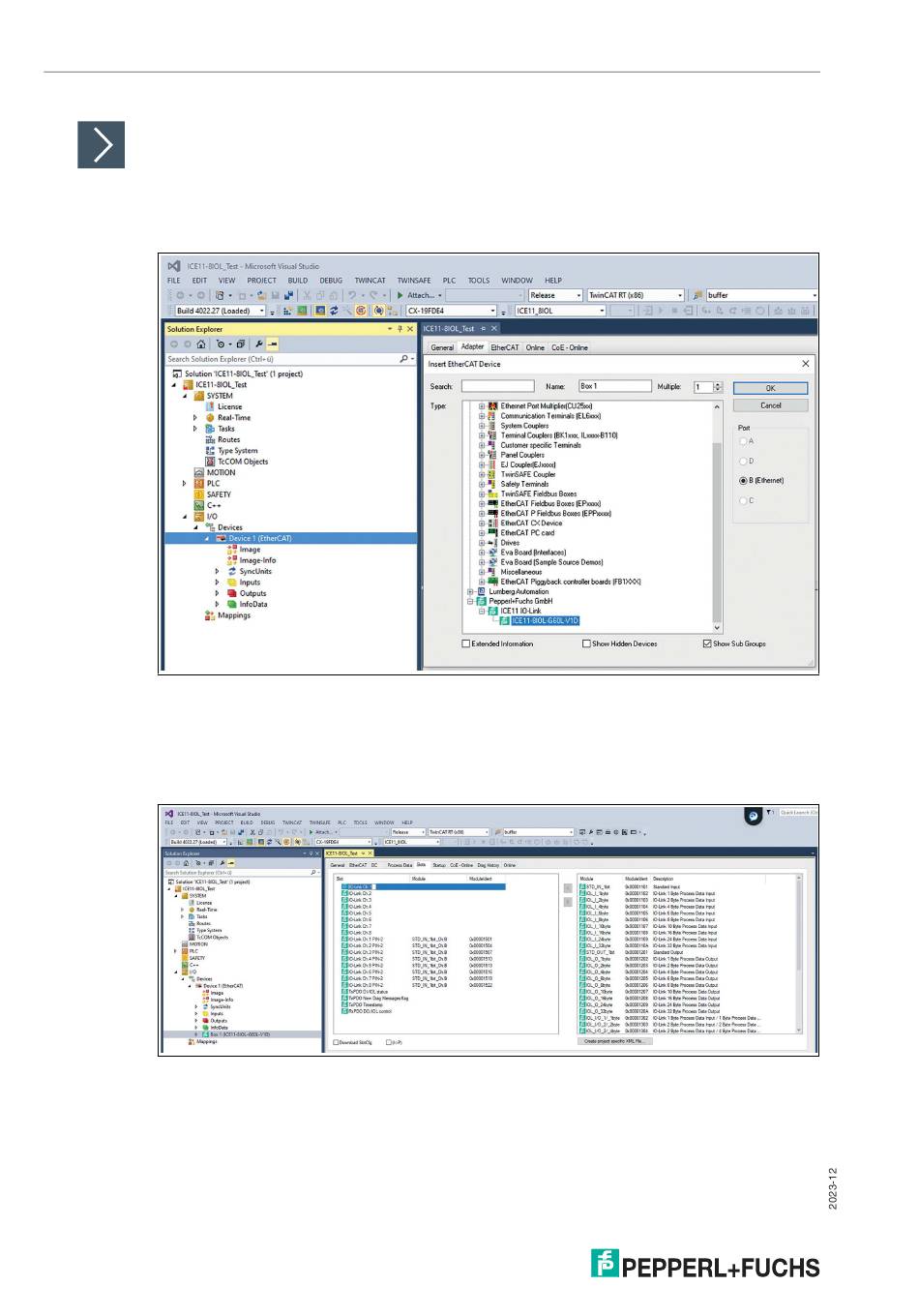

Navigieren Sie zu Solution Explorer > I/O > Devices im linken Arbeitsfenster. Führen Sie
einen Rechtsklick auf Device 1 (EtherCAT) aus und wählen Sie die Option Add New Item ....
Wählen Sie das Gerät aus und klicken Sie auf OK.
Abbildung 7.3
2.
Navigieren Sie zu Slots im rechten Arbeitsfenster und konfigurieren Sie die IO-Link-Kanäle.
Sie können beispielsweise die Input/Output-Länge, den Channel-Modus oder den I/O-Modus
von Kanal B (Pin 2) ändern. Außerdem können Sie zusätzliche PDOs wie "TXPDO" für den
DI/IOL-Status, "TxPDO" für eine neue Diagnosemeldungs-Flag, "TxPDO" für einen Zeitmarker
und "RxPDO" für DO/IOL-Kontrolle einstellen.
Abbildung 7.4
3.
Navigieren Sie zu Process Data im rechten Arbeitsfenster und wählen Sie die PDOs für die
Ein- und Ausgänge.
66
