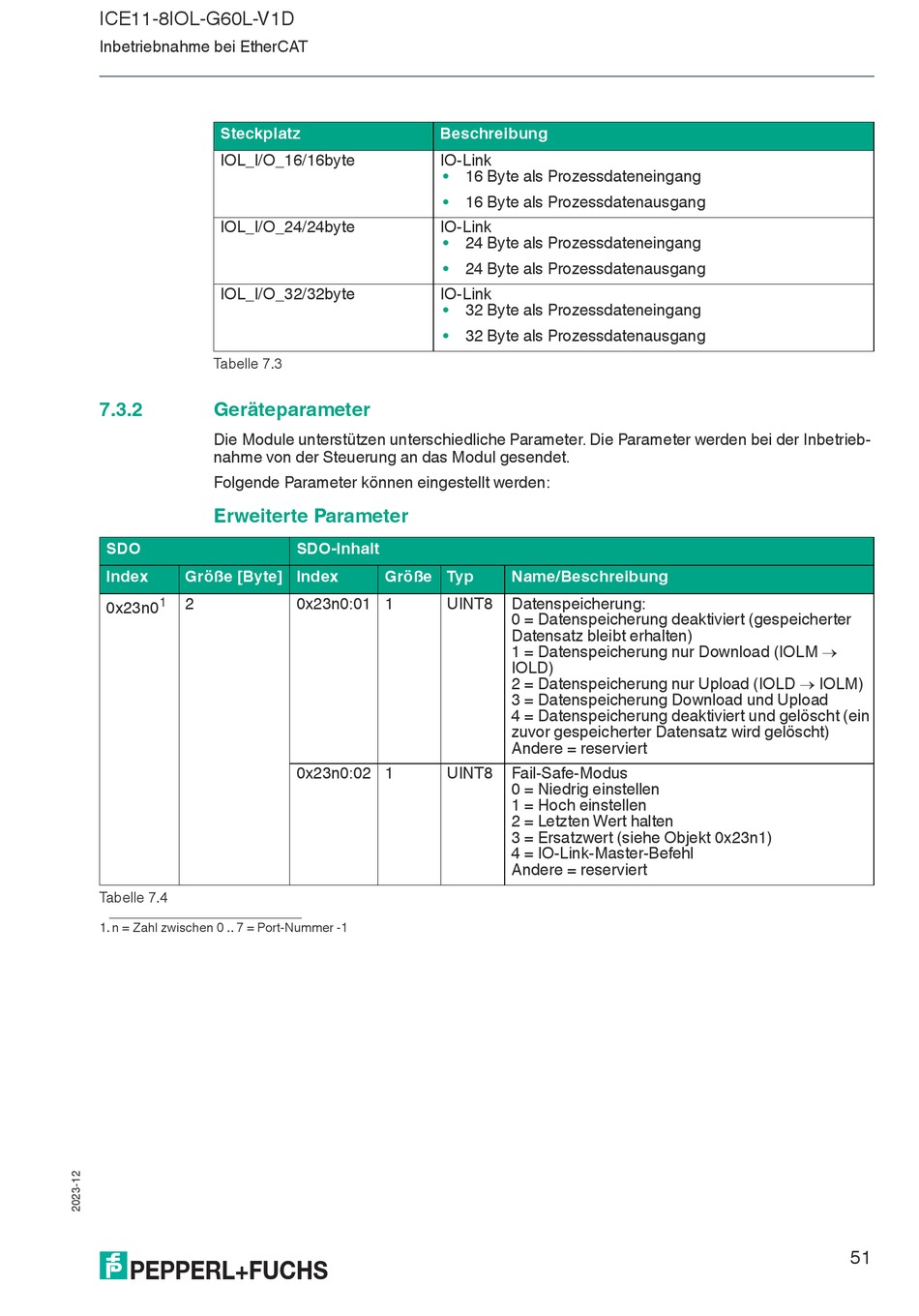

ICE11-8IOL-G60L-V1D
Inbetriebnahme bei EtherCAT
Steckplatz
IOL_I/O_16/16byte
IOL_I/O_24/24byte
IOL_I/O_32/32byte
Tabelle 7.3
7.3.2 Geräteparameter
Die Module unterstützen unterschiedliche Parameter. Die Parameter werden bei der Inbetrieb-
nahme von der Steuerung an das Modul gesendet.
Folgende Parameter können eingestellt werden:

Erweiterte Parameter

SDO
Index Größe [Byte] Index
1 2
0x23n0
Tabelle 7.4
1. n = Zahl zwischen 0 .. 7 = Port-Nummer -1
Beschreibung
IO-Link
• 16 Byte als Prozessdateneingang
• 16 Byte als Prozessdatenausgang
IO-Link
• 24 Byte als Prozessdateneingang
• 24 Byte als Prozessdatenausgang
IO-Link
• 32 Byte als Prozessdateneingang
• 32 Byte als Prozessdatenausgang
SDO-Inhalt
Größe Typ
0x23n0:01 1 UINT8
0x23n0:02 1 UINT8
Name/Beschreibung
Datenspeicherung:
0 = Datenspeicherung deaktiviert (gespeicherter
Datensatz bleibt erhalten)
1 = Datenspeicherung nur Download (IOLM 
IOLD)
2 = Datenspeicherung nur Upload (IOLD  IOLM)
3 = Datenspeicherung Download und Upload
4 = Datenspeicherung deaktiviert und gelöscht (ein
zuvor gespeicherter Datensatz wird gelöscht)
Andere = reserviert
Fail-Safe-Modus
0 = Niedrig einstellen
1 = Hoch einstellen
2 = Letzten Wert halten
3 = Ersatzwert (siehe Objekt 0x23n1)
4 = IO-Link-Master-Befehl
Andere = reserviert
51
