ICE11-8IOL-G60L-V1D
Inbetriebnahme bei PROFINET
ID = 0, um den IO-Link Master-Proxy zu adressieren
INDEX = 0xB400
LEN = 12 Bytes, 8 Bytes für Befehle + 4 Bytes für die Fehler-PDU
Wenn der "Suspend" Port-Befehl erfolgreich durchgeführt wurde, sehen die Lesedaten folgen-
dermaßen aus:

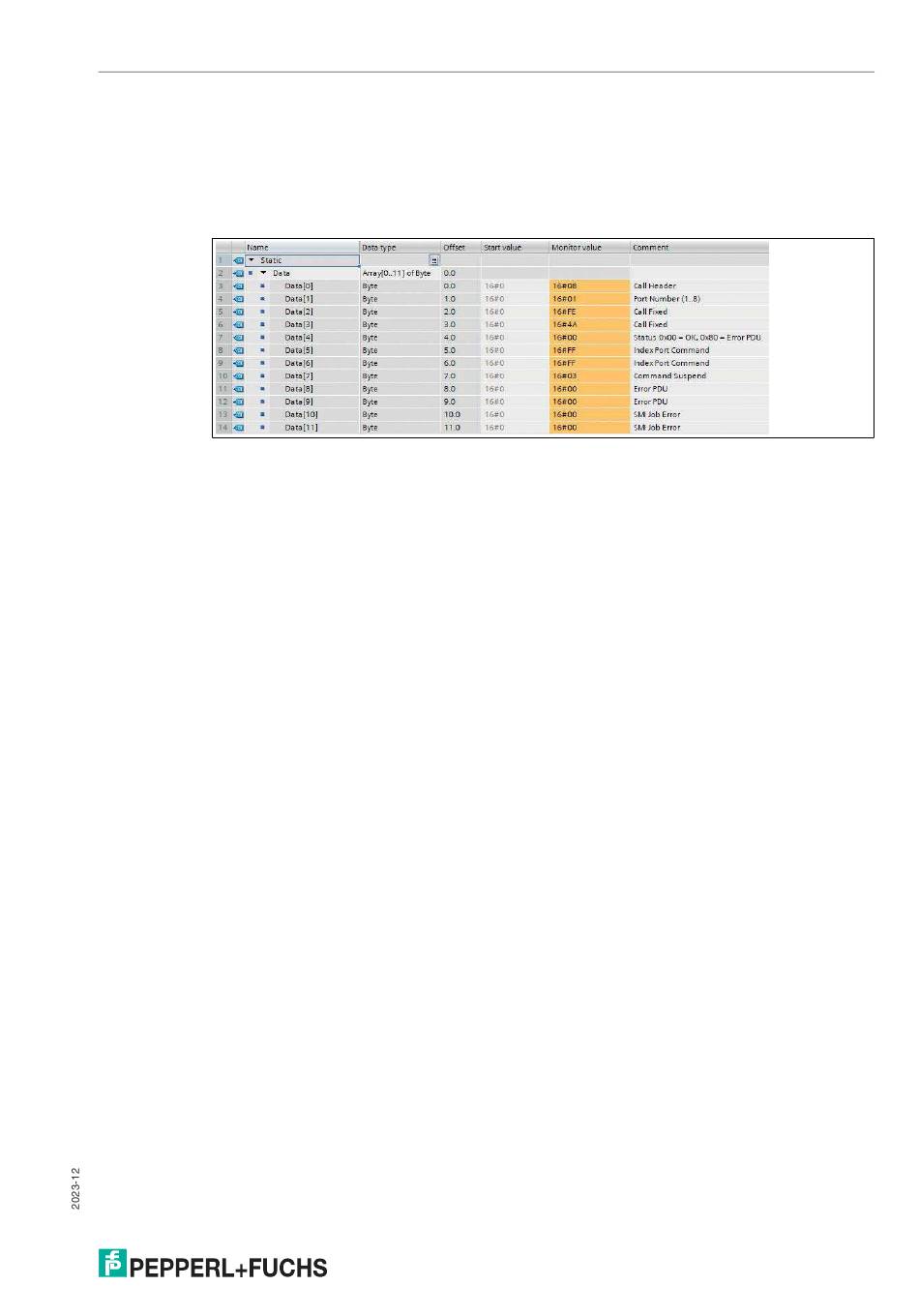

Abbildung 10.61
Das IO-Link Device kann nun getrennt werden.
Sollte der "Suspend"-Prozess noch nicht abgeschlossen sein, bevor der "Read Record" am IO-
Link Master angekommen ist, wird eine negative PROFINET-Antwort mit dem Code "Resource
busy – 0x80C2" gesendet.
Mögliche Fehler-PDU-Codes
NO_ERROR
IOL_CALL_CONFLICT
INCORRECT_IOL_CALL
PORT_BLOCKED
TIMEOUT
INVALID_PORT_NUMBER
INVALID_IOL_INDEX
INVALID_IOL_SUBINDEX
NO_DEVICE
DECODE_ERROR
RDREC_FAULT
WREC_FAULT
UNEXPECTED_ERROR_SEQ
FUNCTION_ERROR
FUNCTION_NOT_AVAILABLE
FUNCTION_NOT_SUPPORTED
Write Record Resume – Port-Befehl
Das folgende Beispiel zeigt, wie eine IO-Link Port-Operation mit dem TIA WRREC-Funktions-
block wiederaufgenommen werden kann, nachdem der IO-Link-Teilnehmer erfolgreich ange-
schlossen wurde:
0x0000
0x7000
0x7001
0x7002
0x8000
0x8001
0x8002
0x8003
0x8004
0x8051
0x8052
0x8053
0x8054
0x8055
0x8056
0x8057
