Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung
Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung

Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung

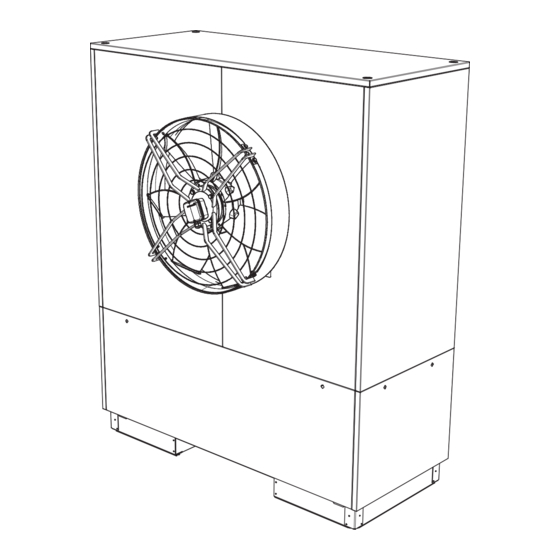

Reversible luft/wasserwärmepumpe für außenaufstellung

Werbung

LA 35TUR+
Reversible
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Reversible
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452163.66.06
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau réversible
pour installation
extérieure
FD 8902

Werbung

loading

Inhaltszusammenfassung für Dimplex LA 35TUR+

  • Seite 1 LA 35TUR+ Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Reversible Reversible Pompe à chaleur Luft/Wasser- Air-to-Water Heat air-eau réversible Wärmepumpe für Pump for Outdoor pour installation Außenaufstellung Installation extérieure Bestell-Nr. / Order no. / N de commande : 452163.66.06 FD 8902...
  • Seite 2: Inhaltsverzeichnis

    9.2 Reinigung Heizungsseite ........................DE-7 9.3 Reinigung Luftseite ..........................DE-8 9.4 Wartung ............................... DE-8 10 Störungen / Fehlersuche ......................DE-8 11 Außerbetriebnahme / Entsorgung .................... DE-8 12 Geräteinformation ........................DE-9 13 Garantieurkunde........................DE-11 Anhang / Appendix / Annexes ......................A-I www.dimplex.de DE-1...
  • Seite 3: Bitte Sofort Lesen

    Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Bei Geräten mit einer Kältemittelmenge von 6 kg oder mehr ist der zählt auch die Beachtung der zugehörigen Produktschriften.
  • Seite 4: Verwendungszweck Der Wärmepumpe

    Reif auf dem Verdampfer an und verschlechtert die Wärme- Ventilator übertragung. Der Verdampfer wird durch die Wärmepumpe nach Bedarf automatisch abgetaut. Je nach Witterung können dabei Schaltkasten Dampfschwaden am Luftausblas entstehen. Verdichter 1 Verdichter 2 Filtertrockner Expansionsventil Sammler 10) Verflüssiger Warmwasser www.dimplex.de DE-3...
  • Seite 5: Schaltkasten

    Zubehör 3.2 Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab- 4.1 Elektrische nahme der unteren Frontabdeckung und dem Lösen der sich links oben befindenden Befestigungsschraube kann der Schalt- Verbindungsleitung kasten herausgeklappt werden. Im Schaltkasten befinden sich die Netzanschlussklemmen, Die elektrische Verbindungsleitung ist ein für die Funktion not- sowie die Leistungsschütze und die Sanftanlauf-Einheit.
  • Seite 6: Transport

    Wärmepumpe waagerecht stehen. Das Konden- satwasserrohr muss mindestens einen Durchmesser von 50 mm haben und sollte frostsicher in den Abwasserkanal geführt wer- den. Kondensat nicht direkt in Klärbecken und Gruben einleiten, da die aggressiven Dämpfe den Verdampfer zerstören können. www.dimplex.de DE-5...
  • Seite 7: Montage

    Montage 7.1 Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Vor-/Rückläufe der Heizungsanlage Vor-/Rücklauf des Warmwasserkreises Kondensatablauf Steuerleitung zum Wärmepumpenmanager Stromversorgung 7.2 Heizungsseitiger Anschluss Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit 1 1/2" Außengewinde versehen. Die anzuschließenden Schläu- che werden nach unten aus dem Gerät geführt. Beim Anschluss an die Wärmepumpe muss an den Übergängen mit einem Schlüssel gegengehalten werden.
  • Seite 8: Inbetriebnahme

    Abtauung der Wärmepumpe zu ermöglichen. Wenn alle Heizkreise voll geöffnet sind und eine Rücklauf- temperatur von mindestens 18 °C gehalten wird, ist die Min- destvolumenstrommenge am eventuell vorhandenen Über- strömventil und an der Heizungsumwälzpumpe einzustellen. www.dimplex.de DE-7...
  • Seite 9: Reinigung Luftseite

    9.3 Reinigung Luftseite Die lüfterseitigen Deckelbleche lassen sich nach Abnahme der beiden oberen Seitenbleche demontieren. Dazu sind die Schrau- Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperi- ben zu lösen, das Blech leicht nach rechts bzw. links zu schieben ode von Verunreinigungen (Blätter, Zweige usw.) zu reinigen. und anschließend nach vorne herauszunehmen.
  • Seite 10: Geräteinformation

    / --- Schall-Leistungspegel Energie- / Schalloptimiert dB(A) bis 72 / bis 70 bis 43 Schall-Druckpegel in 10 m Entfernung (Ausblasseite) dB(A) Durchsatz Zusatzwärmetauscher / 2,5 / 9400 interne Druckdifferenz m³/h / Pa 5000 - 15000 Luftdurchsatz (Regelbereich) m³/h www.dimplex.de DE-9...
  • Seite 11 Abmessungen, Anschlüsse und Gewicht Geräteabmessungen ohne Anschlüsse H x B x L mm 2100 x 1735 x 980 (750) Geräteanschlüsse für Heizung Zoll G 1 1/2“ innen Geräteanschlüsse für Zusatzwärmetauscher G 1 1/4“ außen (Abwärmenutzung) Zoll Gewicht der Transporteinheit(en) incl. Verpackung Kältemittel;...
  • Seite 12: Garantieurkunde

    Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden.
  • Seite 13: Anhang / Appendix / Annexes

    Installation mono-énergétique de chauffage, de rafraîchissement et de production d'eau chaude sanitaire et d'eau de piscine ..............A-X 4.3 Legende / Legend / Légende.........................A-XI Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-XII Wartungsarbeiten / Maintenance work / Opérations de maintenance........A-XIII www.dimplex.de...
  • Seite 14: Maßbilder / Dimension Drawings / Schémas Cotés

    1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension Drawing / Schéma coté A-II...
  • Seite 15: Diagramme / Diagrams / Diagrammes

    2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien Heizbetrieb / Characteristic curves for heating operation / Courbes caractéristiques mode chauffage www.dimplex.de A-III...
  • Seite 16: Kennlinien Kühlbetrieb / Characteristic Curves For Cooling Operation / Courbes Caractéristiques Mode Rafraîchissement

    2.2 Kennlinien Kühlbetrieb / Characteristic curves for cooling operation / Courbes caractéristiques mode rafraîchissement A-IV...
  • Seite 17: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.dimplex.de...
  • Seite 18: Last / Load / Charge

    3.2 Last / Load / Charge A-VI...
  • Seite 19: Anschlussplan / Circuit Diagram / Schéma Électrique

    3.3 Anschlussplan / Circuit Diagram / Schéma électrique www.dimplex.de A-VII...
  • Seite 20: Legende / Legend / Légende

    3.4 Legende / Legend / Légende Ölsumpfheizung Verdichter 1 Oil sump heater for compressor 1 Chauffage à carter d‘huile compresseur 1 Ölsumpfheizung Verdichter 2 Oil sump heater for compressor 2 Chauffage à carter d'huile compresseur 2 Düsenringheizung Ventilator Nozzle ring heater for fan Chauffage à...
  • Seite 21: Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas Hydrauliques

    4 Hydraulische Prinzipschemen / Hydraulic Plumbing Diagram / Schémas hydrauliques 4.1 Monoenergetische Anlage Heizen und Kühlen und Warmwasser / Mono energy system for heating and cooling and domestic hot water / Installation mono-énergétique de chauffage, de rafraîchissement et de production d'eau chaude sanitaire www.dimplex.de A-IX...
  • Seite 22 4.2 Monoeregetische Anlage Heizen und Kühlen und Warmwasser und Schwimmbad / Mono energy system for heating and cooling, domestic hot water and swimming pool water / Installation mono-énergétique de chauffage, de rafraîchissement et de production d'eau chaude sanitaire et d'eau de piscine...
  • Seite 23: Legende / Legend / Légende

    Fühler 3. Heizkreis / Fühler regenerativ Sensor for heating circuit 3 / renewable Sonde 3ème circuit de chauffage / sonde sensor mode régénératif Schwimmbadfühler Swimming pool sensor Sonde de piscine Umkehrventil Heizkreis Reversing valve for heating circuit Vanne d'inversion circuit de chauffage www.dimplex.de A-XI...
  • Seite 24: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité A-XII...
  • Seite 25: Wartungsarbeiten / Maintenance Work / Opérations De Maintenance

    Les opérations de maintenance et les contrôles d’étanchéité suivants ont été effectués selon la directive (EG) n° 84272006: Datum entnommen / aufgefüllt Name der Fachfirma: Unterschrift des Prüfers Date extracted / completed Name of specialised company Signature of examiner Date prélevé / rempli Nom de l’entreprise spécialisée Signature de l’agent de contrôle www.dimplex.de A-XIII...
  • Seite 26 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
