4.4

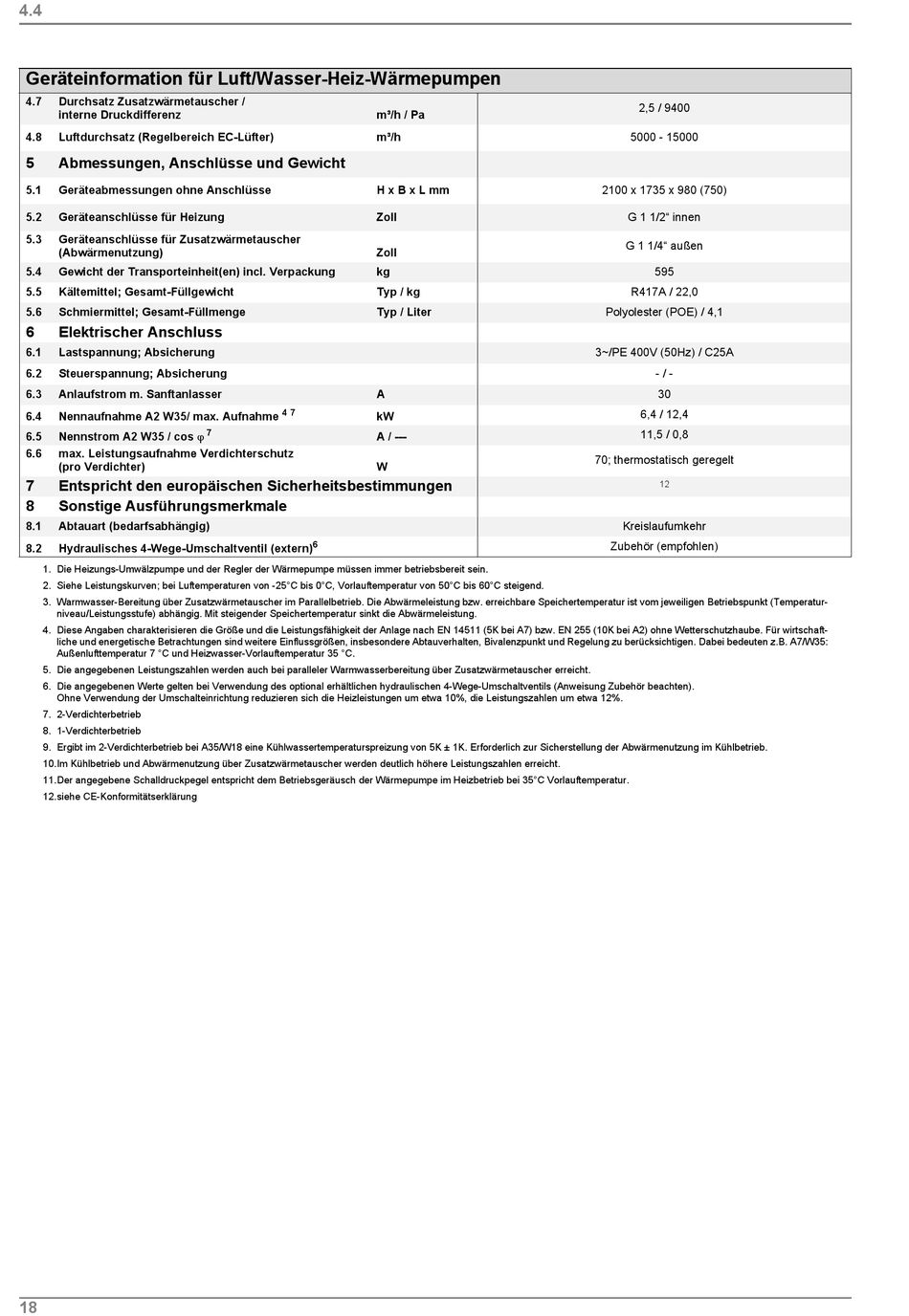

Geräteinformation für Luft/Wasser-Heiz-Wärmepumpen
4.7 Durchsatz Zusatzwärmetauscher /
interne Druckdifferenz
4.8 Luftdurchsatz (Regelbereich EC-Lüfter)
5 Abmessungen, Anschlüsse und Gewicht
5.1 Geräteabmessungen ohne Anschlüsse
5.2 Geräteanschlüsse für Heizung
5.3 Geräteanschlüsse für Zusatzwärmetauscher
(Abwärmenutzung)
5.4 Gewicht der Transporteinheit(en) incl. Verpackung
5.5 Kältemittel; Gesamt-Füllgewicht
5.6 Schmiermittel; Gesamt-Füllmenge
6 Elektrischer Anschluss
6.1 Lastspannung; Absicherung
6.2 Steuerspannung; Absicherung
6.3 Anlaufstrom m. Sanftanlasser
6.4 Nennaufnahme A2 W35/ max. Aufnahme
Nennstrom A2 W35 / cos 
6.5
6.6 max. Leistungsaufnahme Verdichterschutz
(pro Verdichter)
7 Entspricht den europäischen Sicherheitsbestimmungen
8 Sonstige Ausführungsmerkmale
8.1 Abtauart (bedarfsabhängig)
8.2 Hydraulisches 4-Wege-Umschaltventil (extern)
1. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
2. Siehe Leistungskurven; bei Luftemperaturen von -25°C bis 0°C, Vorlauftemperatur von 50°C bis 60°C steigend.
3. Warmwasser-Bereitung über Zusatzwärmetauscher im Parallelbetrieb. Die Abwärmeleistung bzw. erreichbare Speichertemperatur ist vom jeweiligen Betriebspunkt (Temperatur-
niveau/Leistungsstufe) abhängig. Mit steigender Speichertemperatur sinkt die Abwärmeleistung.
4. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 14511 (5K bei A7) bzw. EN 255 (10K bei A2) ohne Wetterschutzhaube. Für wirtschaft-
liche und energetische Betrachtungen sind weitere Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A7/W35:
Außenlufttemperatur 7 °C und Heizwasser-Vorlauftemperatur 35 °C.
5. Die angegebenen Leistungszahlen werden auch bei paralleler Warmwasserbereitung über Zusatzwärmetauscher erreicht.
6. Die angegebenen Werte gelten bei Verwendung des optional erhältlichen hydraulischen 4-Wege-Umschaltventils (Anweisung Zubehör beachten).
Ohne Verwendung der Umschalteinrichtung reduzieren sich die Heizleistungen um etwa 10%, die Leistungszahlen um etwa 12%.
7. 2-Verdichterbetrieb
8. 1-Verdichterbetrieb
9. Ergibt im 2-Verdichterbetrieb bei A35/W18 eine Kühlwassertemperaturspreizung von 5K ± 1K. Erforderlich zur Sicherstellung der Abwärmenutzung im Kühlbetrieb.
10.Im Kühlbetrieb und Abwärmenutzung über Zusatzwärmetauscher werden deutlich höhere Leistungszahlen erreicht.
11.Der angegebene Schalldruckpegel entspricht dem Betriebsgeräusch der Wärmepumpe im Heizbetrieb bei 35°C Vorlauftemperatur.
12.siehe CE-Konformitätserklärung
18
m³/h / Pa
m³/h
H x B x L mm
Zoll
Zoll
kg
Typ / kg
Typ / Liter
A
4 7
kW
7
A / ---
W
6
2,5 / 9400
5000 - 15000
2100 x 1735 x 980 (750)
G 1 1/2" innen
G 1 1/4" außen
595
R417A / 22,0
Polyolester (POE) / 4,1
3~/PE 400V (50Hz) / C25A
- / -
30
6,4 / 12,4
11,5 / 0,8
70; thermostatisch geregelt
12
Kreislaufumkehr
Zubehör (empfohlen)
