Aktive Kühlung mit Luft/Wasser-Wärmepumpen

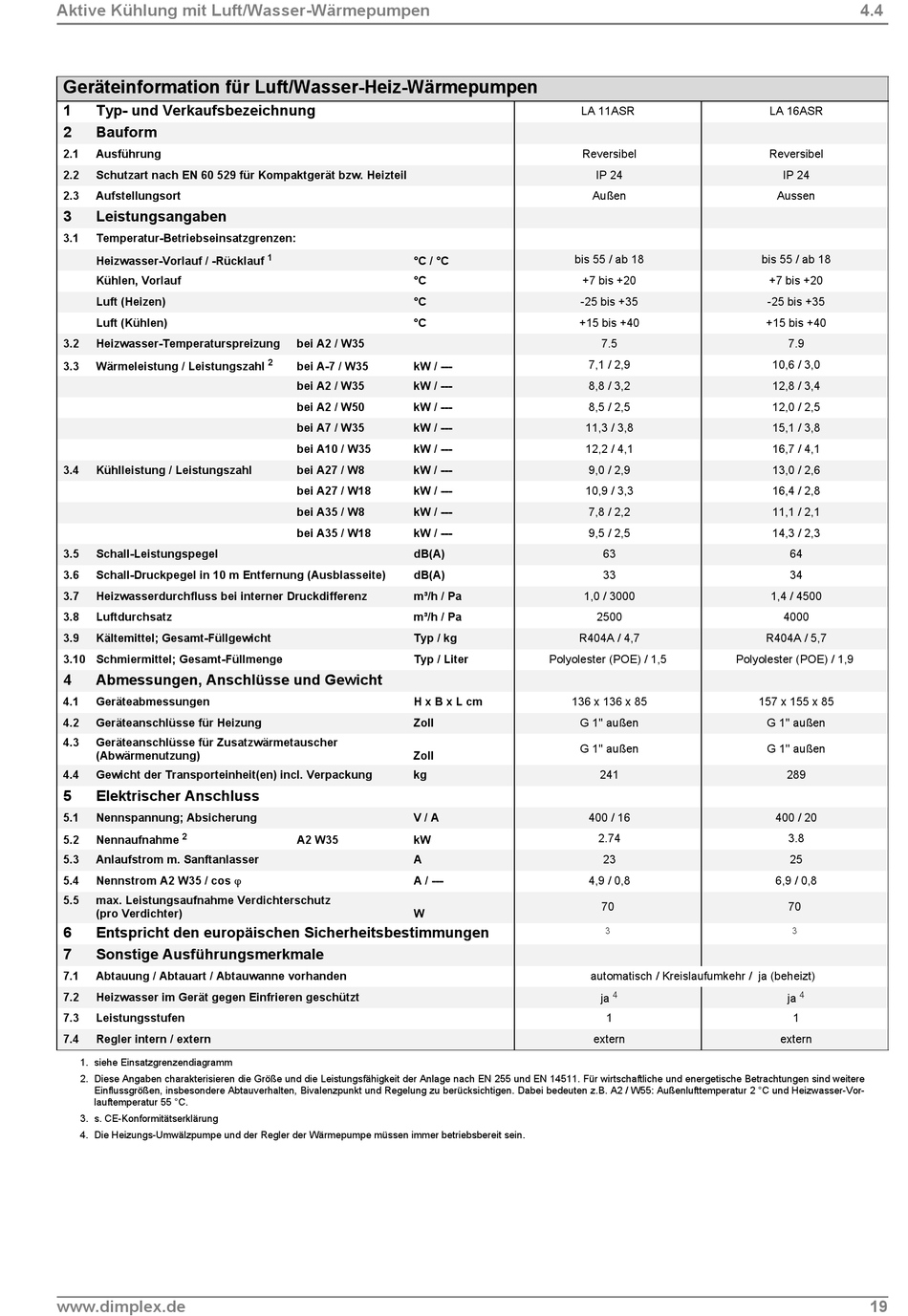

Geräteinformation für Luft/Wasser-Heiz-Wärmepumpen
1 Typ- und Verkaufsbezeichnung
2 Bauform
2.1 Ausführung
2.2 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil
2.3 Aufstellungsort
3 Leistungsangaben
3.1 Temperatur-Betriebseinsatzgrenzen:
Heizwasser-Vorlauf / -Rücklauf
Kühlen, Vorlauf
Luft (Heizen)
Luft (Kühlen)
3.2 Heizwasser-Temperaturspreizung
3.3 Wärmeleistung / Leistungszahl
3.4 Kühlleistung / Leistungszahl
3.5 Schall-Leistungspegel
3.6 Schall-Druckpegel in 10 m Entfernung (Ausblasseite)
3.7 Heizwasserdurchfluss bei interner Druckdifferenz
3.8 Luftdurchsatz
3.9 Kältemittel; Gesamt-Füllgewicht
3.10 Schmiermittel; Gesamt-Füllmenge
4 Abmessungen, Anschlüsse und Gewicht
4.1 Geräteabmessungen
4.2 Geräteanschlüsse für Heizung
4.3 Geräteanschlüsse für Zusatzwärmetauscher
(Abwärmenutzung)
4.4 Gewicht der Transporteinheit(en) incl. Verpackung
5 Elektrischer Anschluss
5.1 Nennspannung; Absicherung
2
5.2 Nennaufnahme
5.3 Anlaufstrom m. Sanftanlasser
Nennstrom A2 W35 / cos 
5.4
5.5 max. Leistungsaufnahme Verdichterschutz
(pro Verdichter)
6 Entspricht den europäischen Sicherheitsbestimmungen
7 Sonstige Ausführungsmerkmale
7.1 Abtauung / Abtauart / Abtauwanne vorhanden
7.2 Heizwasser im Gerät gegen Einfrieren geschützt
7.3 Leistungsstufen
7.4 Regler intern / extern
1. siehe Einsatzgrenzendiagramm
2. Diese Angaben charakterisieren die Größe und die Leistungsfähigkeit der Anlage nach EN 255 und EN 14511. Für wirtschaftliche und energetische Betrachtungen sind weitere
Einflussgrößen, insbesondere Abtauverhalten, Bivalenzpunkt und Regelung zu berücksichtigen. Dabei bedeuten z.B. A2 / W55: Außenlufttemperatur 2 °C und Heizwasser-Vor-
lauftemperatur 55 °C.
3. s. CE-Konformitätserklärung
4. Die Heizungs-Umwälzpumpe und der Regler der Wärmepumpe müssen immer betriebsbereit sein.
www.dimplex.de
1
°C / °C
°C
°C
°C
bei A2 / W35
2
bei A-7 / W35 kW / ---
bei A2 / W35 kW / ---
bei A2 / W50 kW / ---
bei A7 / W35 kW / ---
bei A10 / W35 kW / ---
bei A27 / W8 kW / ---
bei A27 / W18 kW / ---
bei A35 / W8 kW / ---
bei A35 / W18 kW / ---
dB(A)
dB(A)
m³/h / Pa
m³/h / Pa
Typ / kg
Typ / Liter
H x B x L cm
Zoll
Zoll
kg
V / A
A2 W35 kW
A
A / ---
W
LA 11ASR
Reversibel
IP 24
Außen
bis 55 / ab 18
+7 bis +20
-25 bis +35
+15 bis +40
7.5
7,1 / 2,9
8,8 / 3,2
8,5 / 2,5
11,3 / 3,8
12,2 / 4,1
9,0 / 2,9
10,9 / 3,3
7,8 / 2,2
9,5 / 2,5
63
33
1,0 / 3000
2500
R404A / 4,7
Polyolester (POE) / 1,5
136 x 136 x 85
G 1'' außen
G 1'' außen
241
400 / 16
2.74
23
4,9 / 0,8
70
3
automatisch / Kreislaufumkehr / ja (beheizt)
4
ja
1
extern
4.4
LA 16ASR
Reversibel
IP 24
Aussen
bis 55 / ab 18
+7 bis +20
-25 bis +35
+15 bis +40
7.9
10,6 / 3,0
12,8 / 3,4
12,0 / 2,5
15,1 / 3,8
16,7 / 4,1
13,0 / 2,6
16,4 / 2,8
11,1 / 2,1
14,3 / 2,3
64
34
1,4 / 4500
4000
R404A / 5,7
Polyolester (POE) / 1,9
157 x 155 x 85
G 1'' außen
G 1'' außen
289
400 / 20
3.8
25
6,9 / 0,8
70
3
4
ja
1
extern
