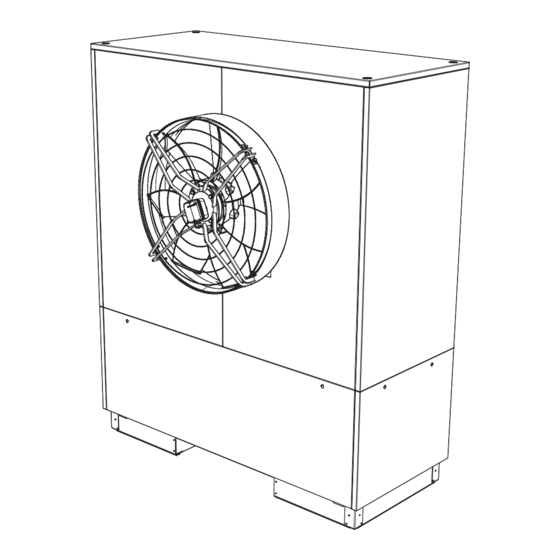

Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Dimplex Anleitungen
  4. Wärmepumpen
  5. LA 35TUR+
  6. Montage- und gebrauchsanweisung
Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung

Dimplex LA 35TUR+ Montage- Und Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für LA 35TUR+:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
LA 35TUR+
Reversible
Luft/Wasser-
Wärmepumpe für
Außenaufstellung
Bestell-Nr. / Order no. / N
Reversible
Air-to-Water Heat
Pump for Outdoor
Installation
o
de commande : 452163.66.06
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
air-eau réversible
pour installation
extérieure
FD 9112
