10.5 Raumklimastation bei stiller Kühlung
Bei der stillen Kühlung wird die Vorlauftemperatur in Abhängig-
keit der Raumsolltemperatur und der ermittelten Taupunktgrenz-
temperatur geregelt. Die minimal zulässige Temperatur an der
Kühloberfläche wird vom Wärmepumpenmanager auf Basis der
von der Raumklimastation (RKS WPM) gemessenen Raumtem-
peratur und Luftfeuchte eines Referenzraumes berechnet (Abb.
10.2 auf S. 79).

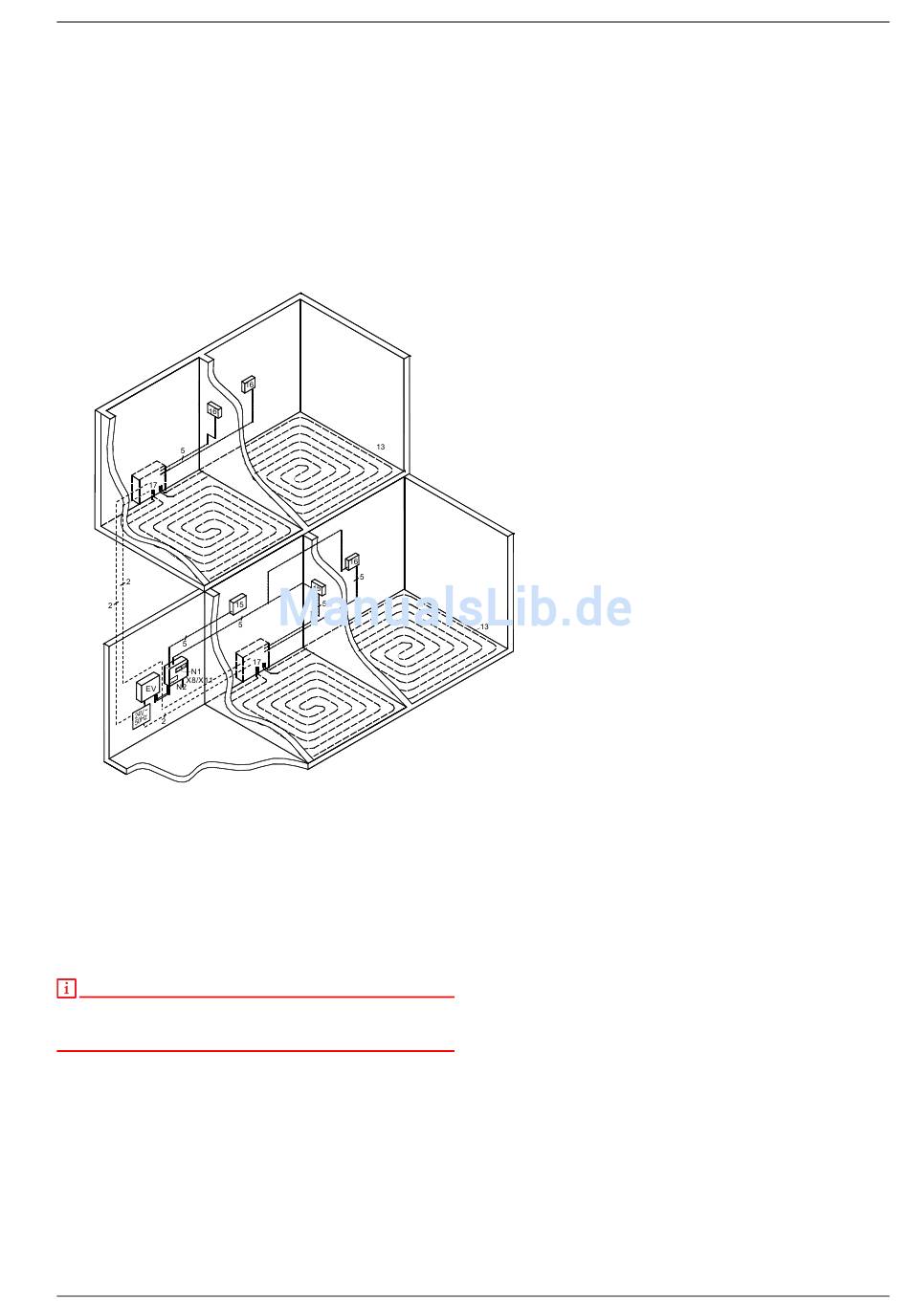

Abb. 10.2:Elektrisches Anschlussschema für Raumtemperaturregelung bei stiller Kühlung
mit Raumklimastation und umschaltbaren Raumthermostaten
10.6 Erweiterte Taupunktüberwachung
Die erweiterte Taupunktüberwachung dient zum Schutz des Ver-
teilsystems (z.B. Heizkreisverteiler) vor Schwitzwasserbildung.
Bei Auftreten von Betauung wird der Kühlbetrieb der gesamten
Anlage unterbrochen.
HINWEIS
Die erweiterte Taupunktüberwachung stellt eine Sicherheitsabschaltung
dar, die sich erst nach der vollständigen Trocknung des Taupunktfühlers
wieder zurücksetzt.
Taupunktwächter
Der Taupunktwächter (N5) setzt die Signale der einzelnen Tau-
punktfühler in ein Sperrsignal für den Wärmepumpenmanager
um. Es sind max. 5 Taupunktfühler anschließbar.
www.dimplex.de
Verdrahtung Raumklimastation
Elektrische Verbindungskabel (5-adrig) zum Wärmepumpenma-
nager. Maximale Leitungslänge 30 m, Querschnitt 1,5mm². Bei
gemeinsamer Verlegung mit Lastkabeln sollte ein abgeschirmtes
Kabel verwendet werden.
Bei mehreren Räumen, die individuell vom Benutzer geregelt
werden sollen, müssen zusätzliche Raumtemperaturregler ein-
gesetzt werden (Kap. 10.7 auf S. 80).
Legende:
N1 Heizregler
N17 Modul "Kühlung"
EV Elektroverteilung
13 Flächenheizung
15 Raumklimastation
16 Umschaltbares Raumthermostat
17 Fußbodenverteiler Heizen / Kühlen
Der Taupunktwächter unterbricht bei Auftreten von Betauung an
mindestens einem Taupunktfühler den Kühlbetrieb der gesam-
ten Anlage. Die Verdrahtung des Taupunktwächters erfolgt über
eine 3-adrige Verbindungsleitung zum Modul "Kühlung aktiv"
bzw. "Kühlung passiv".
Verdrahtung Taupunktwächter
3-adrige elektrische Verbindungsleitung zum Kühlregler
Verdrahtung Taupunktfühler
Die Zuleitung des Taupunktfühlers zum Taupunktwächter kann
auf 20 m mit „normaler Leitung" (z.B. 2x 0,75 mm) und bis auf
150 m mit einer abgeschirmten Leitung (z.B. I(Y) STY
2x 0,8 mm) verlängert werden. In jedem Fall ist die Verlegung
separat zu spannungsführenden Leitungen vorzunehmen.
10.6
79
