Erzeugung der Kälteleistung
2 Erzeugung der Kälteleistung
2.1 Passive Kühlung
Grundwasser und Erdreich sind in größeren Tiefen im Sommer
deutlich kälter als die Umgebungstemperatur. Ein in den Grund-
wasser- bzw. Solekreislauf eingebauter Plattenwärmetauscher
2.1.1 Passive Kühlung mit paralleler Warmwasserbereitung
1) Der Verdichter (Kompressor) bringt das in einem geschlos-
senen Kreislauf zirkulierende Kältemittel auf ein höheres
Temperaturniveau. Dabei steigt die Temperatur des gasför-
migen Kältemittels.
2) Im Verflüssiger (Wärmetauscher) wird die Wärme auf das
Heizungswasser übertragen. Das Kältemittel kühlt sich ab
und verflüchtigt sich.
3) Im Expansionsventil wird das Kältemittel entspannt (Druck-
abfall) und kühlt sich dabei weiter ab.
4) Erdsonden nutzen das konstante Temperaturniveau tieferer
Erdschichten als Wärmequelle für die Warmwasserberei-
tung und als Kältequelle für die passive Kühlung.
5) Im Verdampfer (Wärmetauscher) wird die in der Erdsonde
aufgenommene Umweltenergie auf ein Kältemittel übertra-
gen. Das Kältemittel erwärmt sich und verdampft.

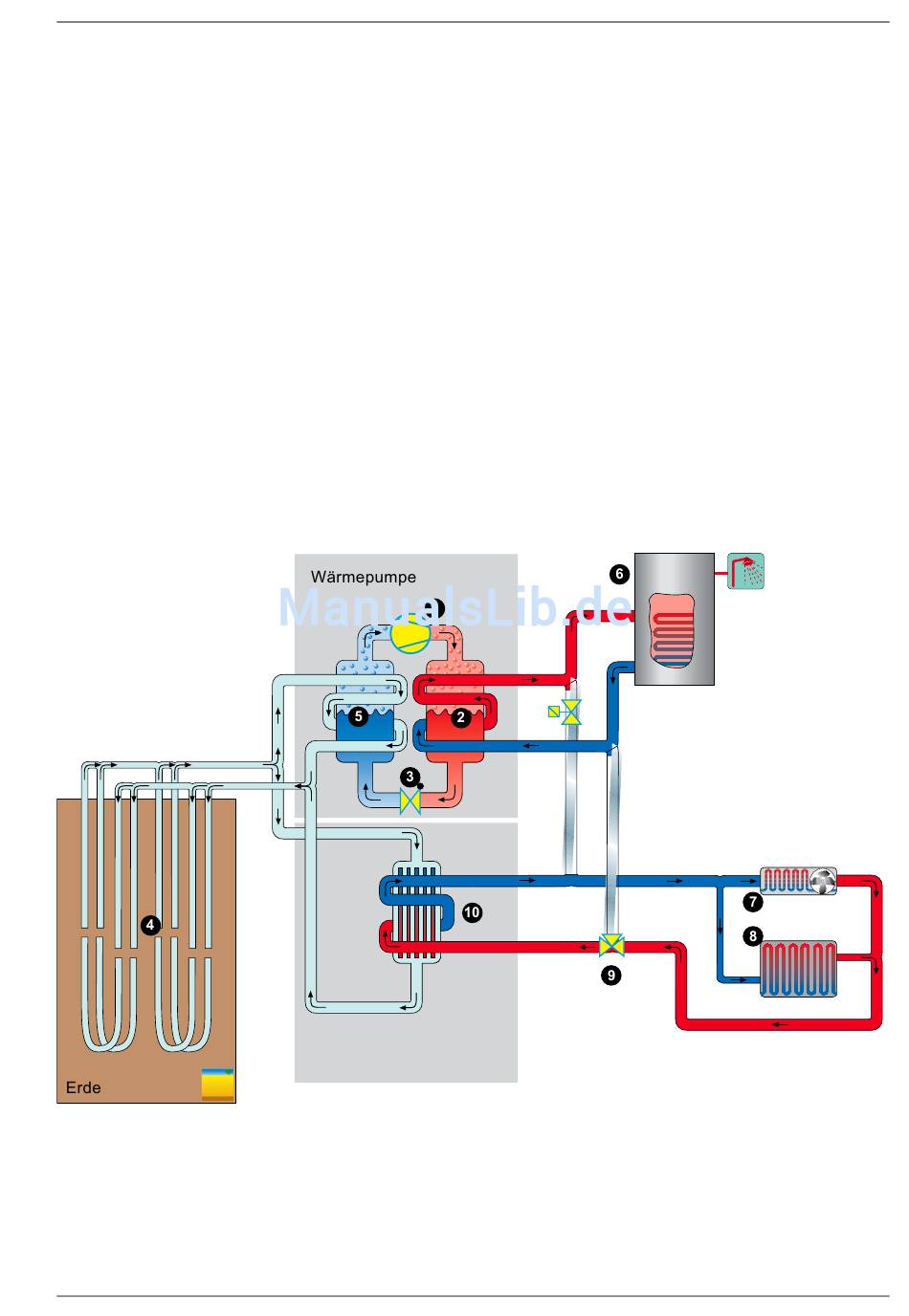

Abb. 2.1: Kreislauf passive Kühlung mit paralleler Warmwasserbereitung
www.dimplex.de
überträgt die Kälteleistung auf den Heiz-/ Kühlkreislauf. Der Ver-
dichter der Wärmepumpe ist nicht aktiv und steht deshalb für die
Warmwasserbereitung zur Verfügung.
6) Für den Parallelbetrieb von zentraler Warmwasserbereitung
und passiver Kühlung werden beide Systeme durch Um-
schaltventile hydraulisch getrennt.
7) Der Gebläsekonvektor wird von gekühltem Heizungswasser
durchströmt und entzieht der Raumluft Wärme (dynamische
Kühlung)
8) Ein in Boden, Wand oder Decke verlegtes Rohrsystem wird
von gekühltem Wasser durchströmt und kühlt dadurch die
Oberfläche des Bauteils (stille Kühlung)
9) Umschaltventile leiten das Heizungswasser über den passi-
ven Wärmetauscher und kühlen dieses ab.
10) Durch Aktivieren der Sole-Umwälzpumpe Kühlen wird in
einem Wärmetauscher die Energie des Heizungswassers
auf den Solekreis übertragen und in das Erdreich abgeführt.
2.1.1
