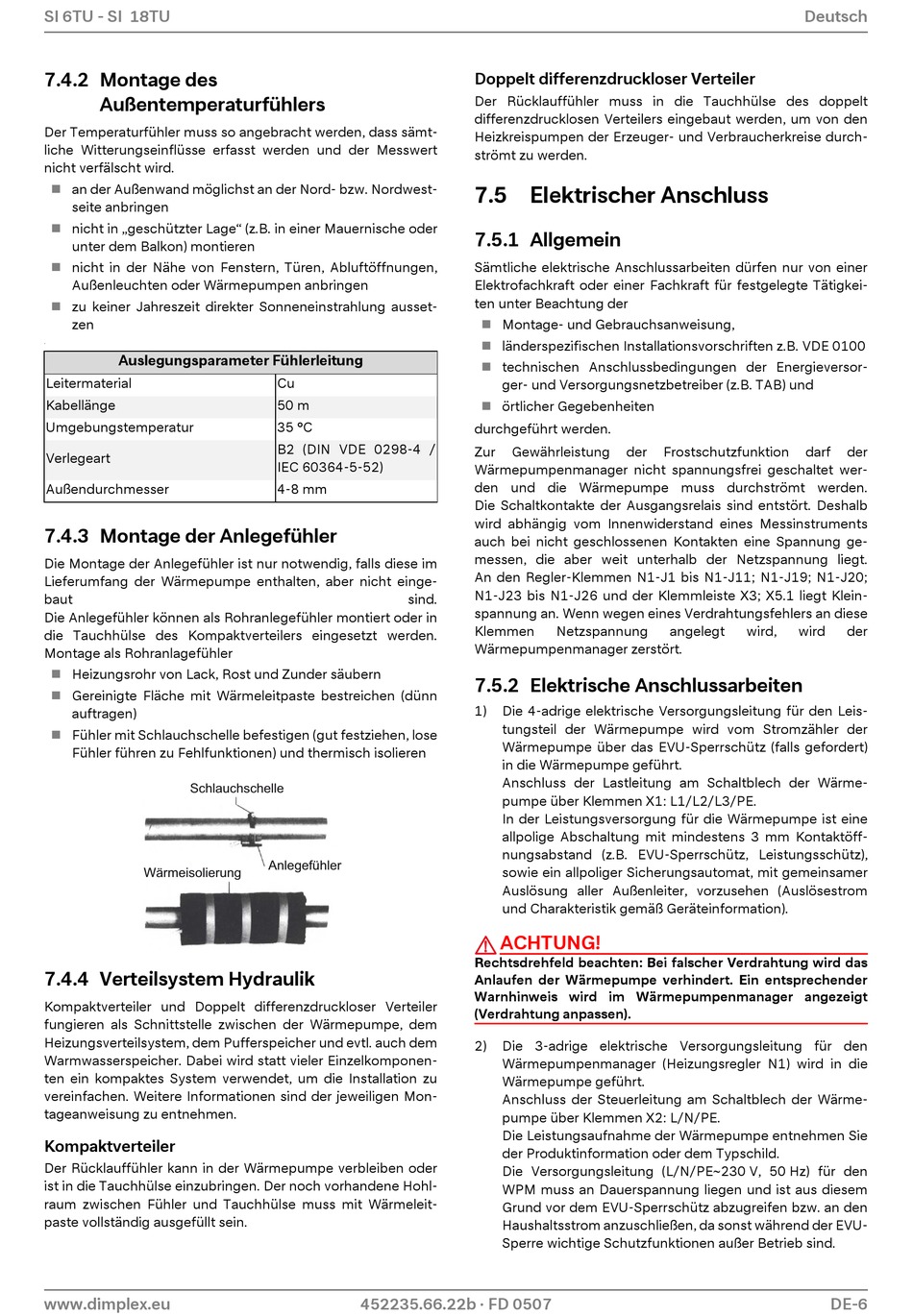

SI 6TU - SI 18TU
7.4.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämt-
liche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
an der Außenwand möglichst an der Nord- bzw. Nordwest-

seite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-

zen
-
Auslegungsparameter Fühlerleitung
Leitermaterial
Kabellänge
Umgebungstemperatur
Verlegeart
Außendurchmesser
7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren
Schlauchschelle
Wärmeisolierung

7.4.4 Verteilsystem Hydraulik

Kompaktverteiler und Doppelt differenzdruckloser Verteiler
fungieren als Schnittstelle zwischen der Wärmepumpe, dem
Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu
vereinfachen. Weitere Informationen sind der jeweiligen Mon-
tageanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder
ist in die Tauchhülse einzubringen. Der noch vorhandene Hohl-
raum zwischen Fühler und Tauchhülse muss mit Wärmeleit-
paste vollständig ausgefüllt sein.
www.dimplex.eu
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
sind.
Anlegefühler
452235.66.22b · FD 0507
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des doppelt
differenzdrucklosen Verteilers eingebaut werden, um von den
Heizkreispumpen der Erzeuger- und Verbraucherkreise durch-
strömt zu werden.

7.5 Elektrischer Anschluss

7.5.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkei-
ten unter Beachtung der
Montage- und Gebrauchsanweisung,

länderspezifischen Installationsvorschriften z.B. VDE 0100

technischen Anschlussbedingungen der Energieversor-

ger- und Versorgungsnetzbetreiber (z.B. TAB) und
 örtlicher Gegebenheiten
durchgeführt werden.
Zur Gewährleistung der
Wärmepumpenmanager nicht spannungsfrei geschaltet wer-
den und die Wärmepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung ge-
messen, die aber weit unterhalb der Netzspannung liegt.
An den Regler-Klemmen N1-J1 bis N1-J11; N1-J19; N1-J20;
N1-J23 bis N1-J26 und der Klemmleiste X3; X5.1 liegt Klein-
spannung an. Wenn wegen eines Verdrahtungsfehlers an diese
Klemmen Netzspannung
Wärmepumpenmanager zerstört.

7.5.2 Elektrische Anschlussarbeiten

1) Die 4-adrige elektrische Versorgungsleitung für den Leis-
tungsteil der Wärmepumpe wird vom Stromzähler der
Wärmepumpe über das EVU-Sperrschütz (falls gefordert)
in die Wärmepumpe geführt.
Anschluss der Lastleitung am Schaltblech der Wärme-
pumpe über Klemmen X1: L1/L2/L3/PE.
In der Leistungsversorgung für die Wärmepumpe ist eine
allpolige Abschaltung mit mindestens 3 mm Kontaktöff-
nungsabstand (z.B. EVU-Sperrschütz, Leistungsschütz),
sowie ein allpoliger Sicherungsautomat, mit gemeinsamer
Auslösung aller Außenleiter, vorzusehen (Auslösestrom
und Charakteristik gemäß Geräteinformation).
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das
Anlaufen der Wärmepumpe verhindert. Ein entsprechender
Warnhinweis wird im Wärmepumpenmanager angezeigt
(Verdrahtung anpassen).
2) Die 3-adrige elektrische Versorgungsleitung für den
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt.
Anschluss der Steuerleitung am Schaltblech der Wärme-
pumpe über Klemmen X2: L/N/PE.
Die Leistungsaufnahme der Wärmepumpe entnehmen Sie
der Produktinformation oder dem Typschild.
Die Versorgungsleitung (L/N/PE~230 V, 50 Hz) für den
WPM muss an Dauerspannung liegen und ist aus diesem
Grund vor dem EVU-Sperrschütz abzugreifen bzw. an den
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
Deutsch
Frostschutzfunktion darf
angelegt wird, wird
DE-6
der
der
