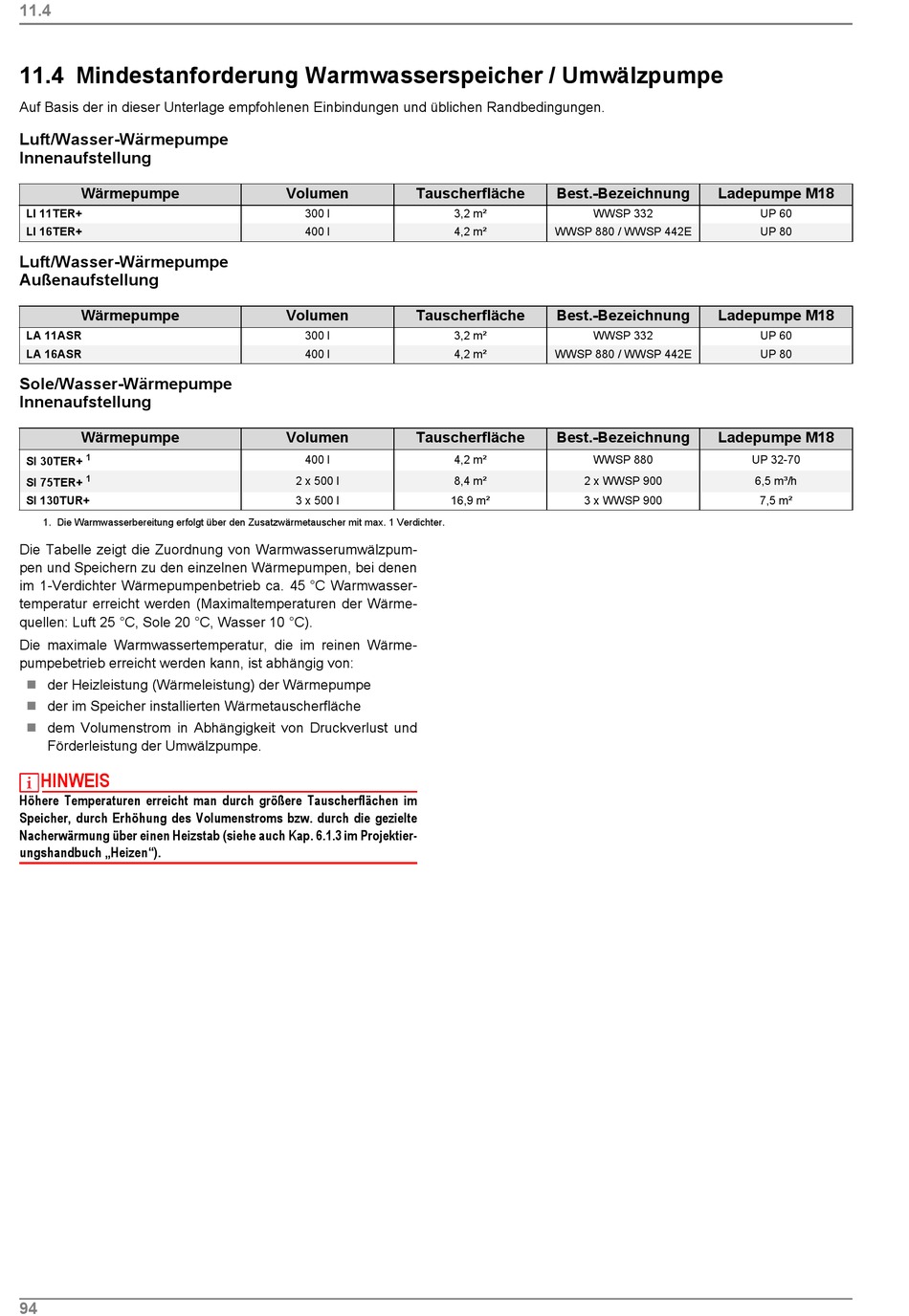

11.4 Mindestanforderung Warmwasserspeicher / Umwälzpumpe
Auf Basis der in dieser Unterlage empfohlenen Einbindungen und üblichen Randbedingungen.
Luft/Wasser-Wärmepumpe
Innenaufstellung
Wärmepumpe
LI 11TER+
LI 16TER+
Luft/Wasser-Wärmepumpe
Außenaufstellung
Wärmepumpe
LA 11ASR
LA 16ASR
Sole/Wasser-Wärmepumpe
Innenaufstellung
Wärmepumpe
1
SI 30TER+
1
SI 75TER+
SI 130TUR+
1. Die Warmwasserbereitung erfolgt über den Zusatzwärmetauscher mit max. 1 Verdichter.
Die Tabelle zeigt die Zuordnung von Warmwasserumwälzpum-
pen und Speichern zu den einzelnen Wärmepumpen, bei denen
im 1-Verdichter Wärmepumpenbetrieb ca. 45 °C Warmwasser-
temperatur erreicht werden (Maximaltemperaturen der Wärme-
quellen: Luft 25 °C, Sole 20 °C, Wasser 10 °C).
Die maximale Warmwassertemperatur, die im reinen Wärme-
pumpebetrieb erreicht werden kann, ist abhängig von:
 der Heizleistung (Wärmeleistung) der Wärmepumpe
 der im Speicher installierten Wärmetauscherfläche
 dem Volumenstrom in Abhängigkeit von Druckverlust und
Förderleistung der Umwälzpumpe.
HINWEIS
Höhere Temperaturen erreicht man durch größere Tauscherflächen im
Speicher, durch Erhöhung des Volumenstroms bzw. durch die gezielte
Nacherwärmung über einen Heizstab (siehe auch Kap. 6.1.3 im Projektier-
ungshandbuch „Heizen").
94
Volumen Tauscherfläche
300 l 3,2 m²
400 l 4,2 m²
Volumen Tauscherfläche
300 l 3,2 m²
400 l 4,2 m²
Volumen Tauscherfläche
400 l 4,2 m²
2 x 500 l 8,4 m²
3 x 500 l 16,9 m²
Best.-Bezeichnung Ladepumpe M18
WWSP 332
WWSP 880 / WWSP 442E
Best.-Bezeichnung Ladepumpe M18
WWSP 332
WWSP 880 / WWSP 442E
Best.-Bezeichnung Ladepumpe M18
WWSP 880
2 x WWSP 900
3 x WWSP 900
UP 60
UP 80
UP 60
UP 80
UP 32-70
6,5 m³/h
7,5 m²
