Hydraulische Einbindung für den Heiz- und Kühlbetrieb
Optimierter Heiz- und Kühlbetrieb einer reversiblen
Sole/Wasser-Wärmepumpe

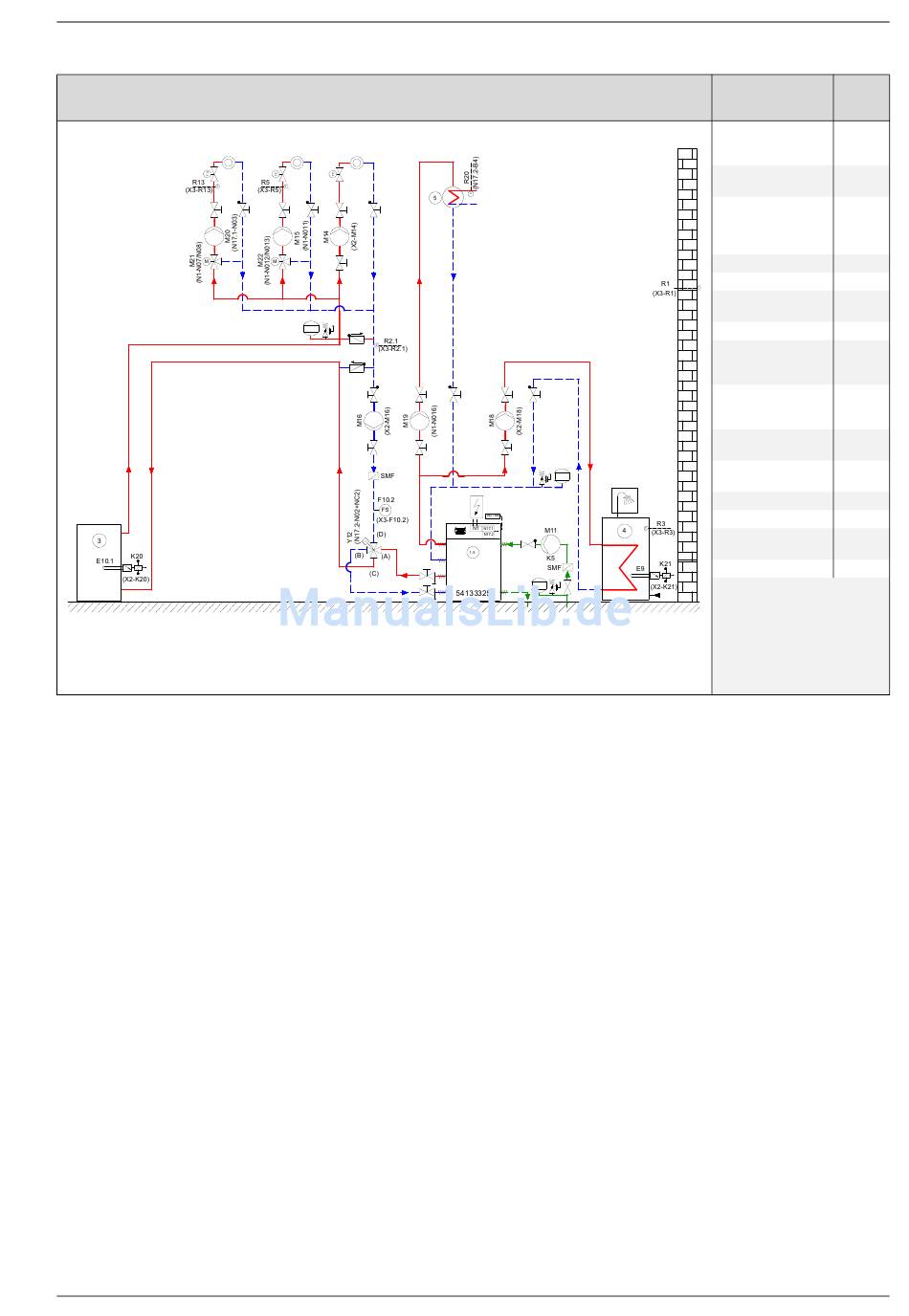

Abb. 9.22:.Einbindungsschema monoenergetischer Heizbetrieb einer reversiblen Sole/Wasser-Wärmepumpe, mit Warmwas-
serbereitung, Zusatzwärmetauscher, externem Vier-Wege-Ventil, dynamische und stille Kühlung über gemischte
Heizkreise
www.dimplex.de
9.9
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
Zusatzwärme-
ja
tauscher
mit
(Kühlen
Ext. 4-Wege-Ventil
+ Hei-
zen)
Aufbau hydraulisch mit M16
Kühlfunktion aktiv ja
Kühlfunktion
nein
passiv
Systemaufbau
Heizen/
1. Heizkreis dyn.
Kühlen
Heizen/
2. Heizkreis still
Kühlen
still
3. Heizkreis
Kühlen
Warmwasser-
ja
bereitung
Anforderung durch Fühler
Flanschheizung ja
Schwimmbad-
ja
bereitung
Anforderung durch Fühler
Durch einen zusätzlichen Wär-
metauscher im Heißgas des
Kältekreises kann die während
der Kühlung entstehende Ab-
wärme zur Warmwasser- oder
Schwimmbadbereitung genutzt
werden.
75
