Dimplex SI 75TER+ Technisches Handbuch

Technische Daten SI 75TER+
Geräteinformation
Bauform
- Wärmequelle
- Ausführung
- Regelung
- Aufstellungsort
- Leistungsstufen
Einsatzgrenzen
- Vorlauftemperatur max. 7)
- Vorlauftemperatur Kühlen min. / Vorlauftemperatur Kühlen max.
- Untere Einsatzgrenze Wärmequelle (Heizbetrieb) / Obere Einsatzgrenze Wärmequelle (Heizbetrieb)
- Untere Einsatzgrenze Wärmequelle (Kühlbetrieb) / Obere Einsatzgrenze Wärmequelle (Kühlbetrieb)
- Frostschutzmittel
- Minimale Solekonzentrat
Durchfluss / Schall
- Heizwasserdurchsatz max. / Druckverlust
- Heizwasserdurchsatz min. / Druckverlust
- Durchsatz Zusatzwärmetauscher / Druckverlust Zusatzwärmetauscher
- Wärmequellendurchsatz (min.) / Druckverlust Verdampfer EN 14511
- Schallleistungspegel
- Schalldruckpegel in 1 m 2)
Abmessungen / Gewicht und Füllmengen
- Abmessungen (B x H x T) 3)
- Gewicht
- Gewindart Anschluss Heizung / Anschluss Heizung
- Gewindeart Anschluss Wärmequelle / Anschluss Wärmequelle
- Gewindeart Anschluss Zusatzwärmetauscher / Anschluss Zusatzwärmetauscher
- Kältemittel / Kältemittelmenge
Elektrischer Anschluss
- Anschluss-Spannung / Absicherung
- Steuerspannung / Absicherung Steuerspannung
- Schutzart
- Anlaufstrombegrenzer
- Anlaufstrom
- Nennaufnahme nach EN 14511 bei B0/W35 / maximale elektrische Aufnahme 1)
- Nennstrom bei B0/W35
- Leistungsaufnahme des Verdichterschutzes
Entspricht den europäischen Sicherheitsbestimmungen
Sonstige Ausführungsmerkmale
- Wasser im Gerät gegen Einfrieren geschützt 4)
Heizleistung / Leistungszahl (COP) nach EN 14511: 1)8)9)10)
Heizen 1. Verdichter
B-5
B0
B25
Heizen 2. Verdichter
B-5
B0
B25
Kühlleistung / Leistungszahl (EER) nach EN 14511: 8)11)
Kühlen 1. Verdichter
B10
B20
Kühlen 2. Verdichter
B10
B20
Hinweistexte:
1) Diese Angaben charakterisieren die Größe und Leistungsfähigkeit der Anlage nach EN 14511. Für wirtschaftliche und energetische Betrachtungen sind Bivalenzpunkt und Regelung zu
berücksichtigen. Diese Angaben werden ausschließlich mit sauberen Wärmeübertragern erreicht. Hinweise zur Pflege, Inbetriebnahme und Betrieb sind den entsprechenden Abschnitten der
Montage- und Gebrauchsanweisung zu entnehmen. Dabei bedeuten z.B. A 7 / W35: Wärmequellentemperatur 7 °C und Heizwasser-Vorlauftemperatur 35 °C.
2) Der angegebene Schalldruckpegel entspricht dem Betriebsgeräusch der Wärmepumpe im Heizbetrieb bei 35°C Vorlauftemperatur. Der angegebene Schalldruckpegel stellt den Freifeldpegel dar.
Je nach Aufstellungsort kann der Messwert um bis zu 16 dB(A) abweichen.
3) Beachten Sie, daß der Platzbedarf für Rohranschluss, Bedienung und Wartung größer ist.
4) Die Heizungs-Umwälzpumpe und der Wärmepumpenmanager müssen immer betriebsbereit sein.
7) Je nach Wärmepumpentyp und verwendetem Kältemittel können die maximalen Vorlauftemperaturen im Heizbetrieb mit fallender Außentemperatur abnehmen. Weitere Informationen sind dem
Einsatzgrenzendiagramm der Wärmepumpe zu entnehmen. Bei Verwendung der Stellfüße kann sich der Pegel um bis zu 3 dB(A) erhöhen.
8) Warmwasserbereitung über Zusatzwärmetauscher im Parallelbetrieb: Die Abwärmeleistung bzw. erreichbare Speichertemperatur ist vom jeweiligen Betriebspunkt
(Temperaturniveau/Leistungsstufe) abhängig. Mit steigender Speichertemperatur sinkt die Abwärmeleistung.
9) Die angegebenen Leistungszahlen werden auch bei paralleler Warmwasserbereitung über Zusatzwärmetauscher erreicht.
Glen Dimplex Deutschland GmbH
Am Goldenen Feld 18
95326 Kulmbach
W35
30,00 kW / 3,29 29,00 kW / 2,52
35,80 kW / 4,00 32,00 kW / 2,78
57,50 kW / 6,30 54,00 kW / 4,71
W35
57,00 kW / 3,04 55,20 kW / 2,33
67,90 kW / 3,70 62,13 kW / 2,59
103,67 kW / 5,33 98,16 kW / 4,04
W7
48,50 kW / 7,90 57,10 kW / 8,60
46,00 kW / 6,40 52,90 kW / 6,50
W9
75,50 kW / 4,50 75,50 kW / 4,50
Änderungen und Irrtum vorbehalten!
E-Mail: dimplex@dimplex.de
Internet: www.dimplex.de
W45 W55
30,10 kW / 2,20
31,50 kW / 2,30
50,50 kW / 3,65
W45 W55
57,50 kW / 2,00
62,20 kW / 2,20
92,65 kW / 3,18
W18
W10 W18
91,30 kW / 6,60
86,50 kW / 5,10
1/5

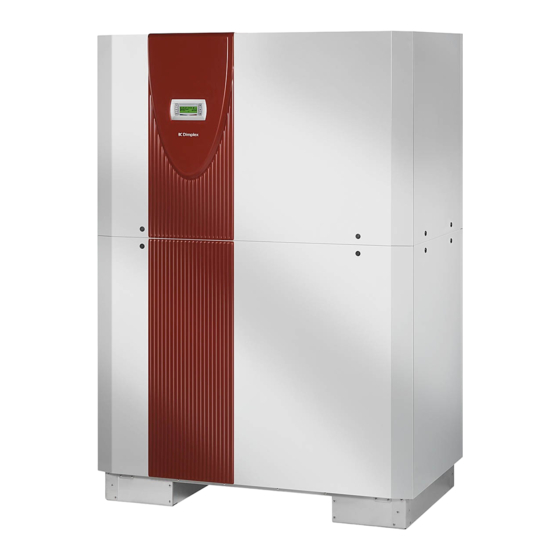

Reversible Sole/Wasser-Wärmepumpe
SI 75TER+
Sole
Universalbauweise reversibel
WPM Econ5 integriert
Innen
2
55 °C
7 / 20 °C
-5 / 25 °C
5 / 30 °C
Monoethylenglycol
25 %
11,0 m³/h / 6000 Pa
11,0 m³/h / 6000 Pa
6 m³/h / 7000 Pa
14,0 m³/h / 9000 Pa
69 dB (A)
54 dB (A)
1350 x 1890 x 750 mm
658 kg
R / 2 Zoll
R / 2 ½ Zoll
R / 1 ¼ Zoll
R404A / 16 kg
3/N/PE ~400 V, 50 Hz / C 63 A
1/N/PE ~230 V, 50 Hz / C 16 A
IP 21
ja
105 A
18,82 / 29,3 kW
33,96 A
65 W
ja
Druckdatum: 29.07.2017
Telefon: +49 (9221) 709 201
Telefax: +49 (9221) 709 924 339
