Elektrische Anschlussarbeiten

Verdrahtung Raumtemperaturregler

(siehe auch Abb. 10.2 auf S. 79)
 Verlegung einer 24V~/50Hz Versorgungsspannung zu
jedem Heizkreisverteiler für die Raumtemperaturregler und
elektrothermischen Stellantriebe (24V~, stromlos geschlos-
sen) über einen bauseits zu stellenden Transformator.
 Von den Heizkreisverteilern ist zu jedem Raumtemperatur-
regler ein 5-adriges Kabel zu verlegen (2 Adern Versor-
gungsspannung, 2 Adern Umschaltung Heizen/Kühlen,
1 Ader Schaltausgang Stellantrieb)
 Von den Heizkreisverteilern ist ein 2-adriges Kabel zum Re-
laisausgang des Moduls "Kühlung aktiv" (N17.2) bzw. "Küh-
lung passiv" (N17.3) zu führen, über den im Betriebsmodus
Kühlen die automatische Umschaltung erfolgt.
HINWEIS
Über den potentialfreien Kontakt des Kühlreglers können maximal 20
Raumtemperturregler RTK 601U parallel zusammen geschaltet werden.
Die Spannungsversorgung der Stellantriebe erfolgt durch eine externe
24V AC 50Hz Spannungsversorgung. Die Leistung des Trafos ist so zu
bemessen, dass auch die Anlaufströme mehrerer Stellantriebe nicht zum
Einbruch der Versorgungsspannung führen.
www.dimplex.de

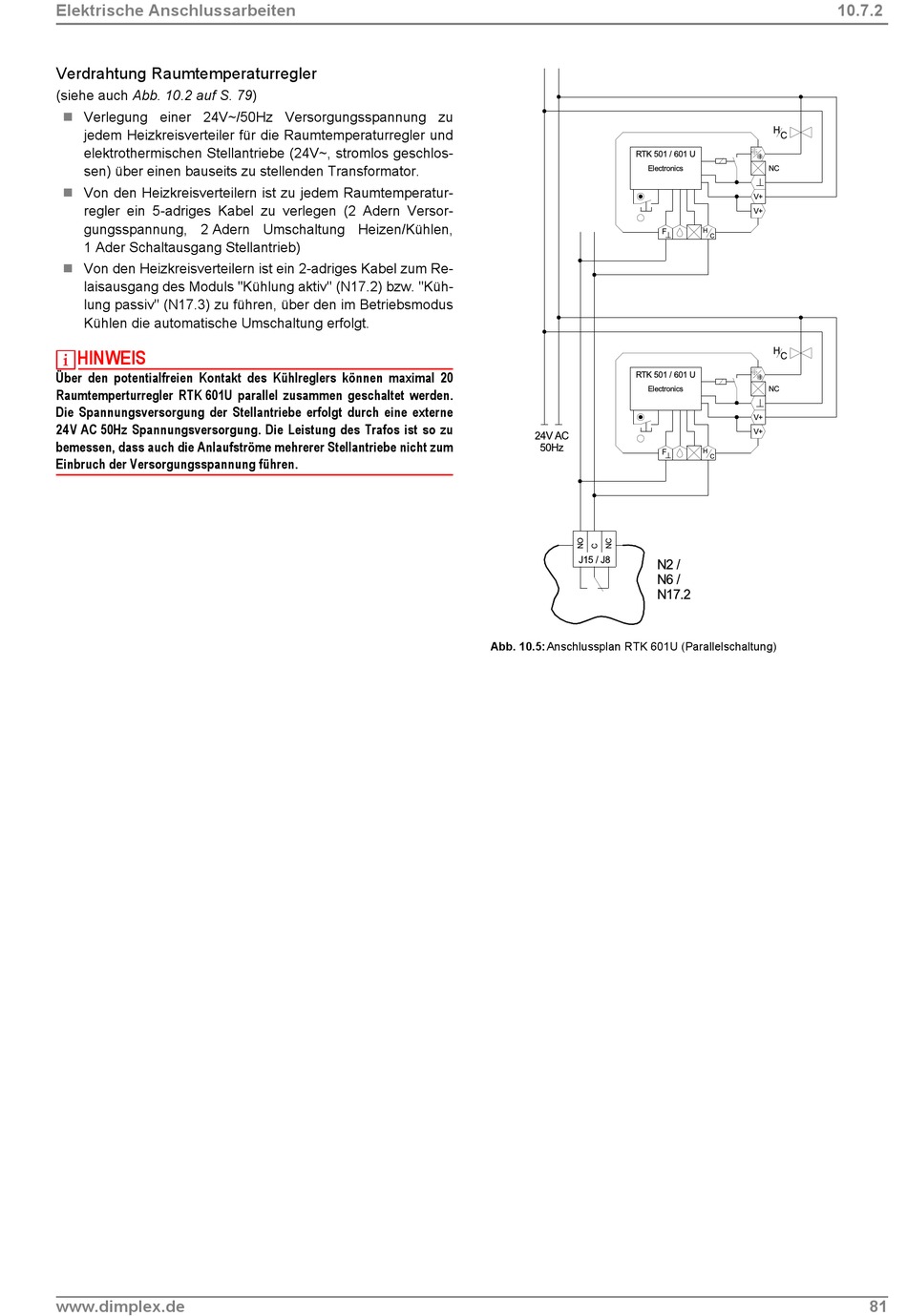

Abb. 10.5:Anschlussplan RTK 601U (Parallelschaltung)
