Hydraulische Einbindung für den Heiz- und Kühlbetrieb
Passive Kühlung bei Wasser/Wasser-Wärmepumpen

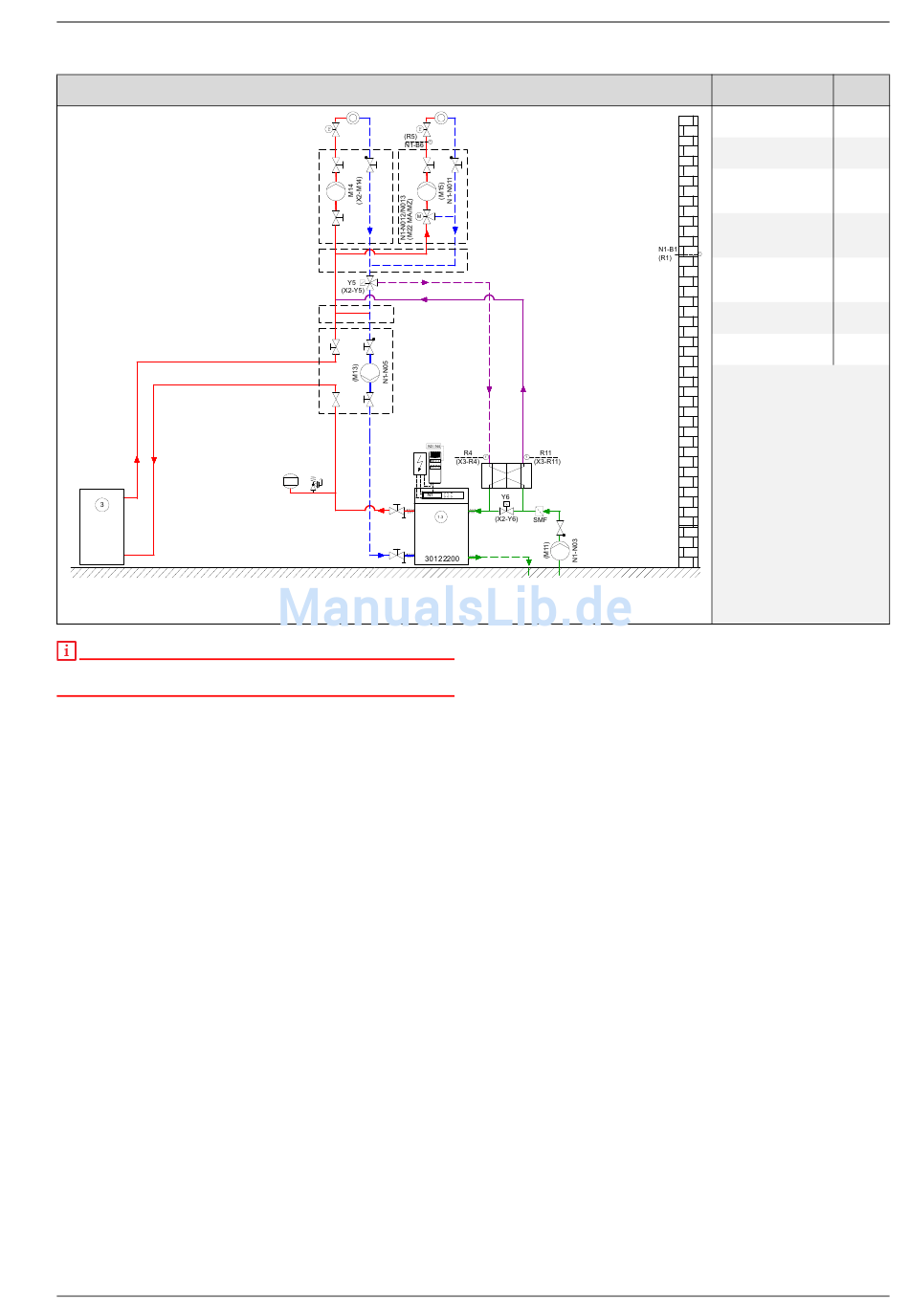

Abb. 9.17:Einbindungsschema monovalenter Wärmepumpenbetrieb von Wasser/Wasser-Wärmepumpen, dynamischer und
stiller Kühlung über gemischten Heizkreis
HINWEIS
Prinzipiell kann bei passiver Kühlung das Kühlwasser auch über den
Pufferspeicher geführt werden.
www.dimplex.de
9.8
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise
valent
Kühlfunktion
ja
passiv
2-Lei-
Systemaufbau tersys-
tem
Heizen/
1. Heizkreis dyn.
Kühlen
Heizen/
2. Heizkreis still
Kühlen
Warmwasser-
nein
bereitung
Schwimmbad-
nein
bereitung
Bei Anlagen mit mehr als zwei
Heizkreisen, von denen nicht
alle gekühlt werden, sind die
Rückläufe der Kühkreise zu-
sammen zu fassen und über das
3-Wege-Umschaltventil auf den
Kühltauscher umzuschalten.
Die Rückläufe der reinen Heiz-
kreise sind hydraulisch nach
dem 3-Wege-Ventil zur Wärme-
pumpe zu führen.
