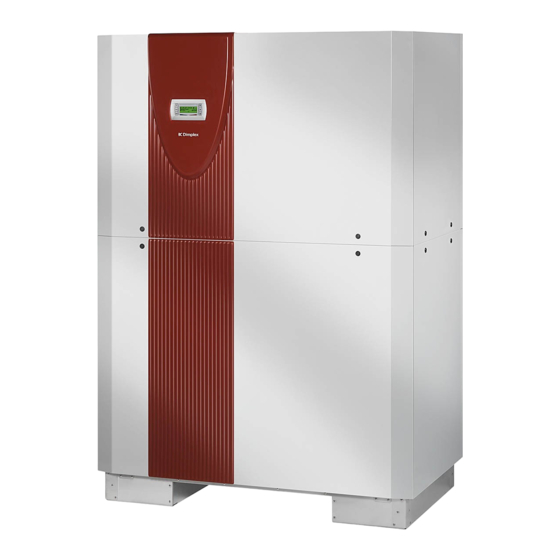

Dimplex SI 75TER+ Montageanleitung Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SI 75TER+:
- Gebrauchsanweisung (60 Seiten) ,
- Montageanleitung (44 Seiten) ,
- Technisches handbuch (5 Seiten)
Inhaltsverzeichnis
Werbung
SI 75TER+
Reversible
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Reversible
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452234.66.22
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
réversible pour
installation
intérieure
FD 8801
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dimplex SI 75TER+
Inhaltszusammenfassung für Dimplex SI 75TER+
- Seite 1 SI 75TER+ Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Reversible Reversible Pompe à chaleur Sole/Wasser- Brine-to-Water eau glycolée-eau Wärmepumpe für Heat Pump for réversible pour Innenaufstellung Indoor Installation installation intérieure Bestell-Nr. / Order no. / N de commande : 452234.66.22 FD 8801...
-
Seite 2: Inhaltsverzeichnis
Pflege / Reinigung ........................D-7 9.1 Pflege..............................D-7 9.2 Reinigung Heizungsseite ........................D-7 9.3 Reinigung Wärmequellenseite........................D-7 10 Störungen / Fehlersuche ......................D-7 11 Außerbetriebnahme / Entsorgung ....................D-7 12 Geräteinformation ........................D-8 13 Garantieurkunde........................... D-9 Anhang / Appendix / Annexes ......................A-I www.dimplex.de... -
Seite 3: Bitte Sofort Lesen
Bitte sofort lesen 1.2 Gesetzliche Vorschriften und Richtlinien 1.1 Wichtige Hinweise Die Wärmepumpe entspricht allen relevanten DIN-/VDE-Vor- schriften und EG-Richtlinien. Diese können der CE-Erklärung im ACHTUNG! Anhang entnommen werden. Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und Der elektrische Anschluss der Wärmepumpe muss nach den gül- sachkundigen Kundendienst durchgeführt werden. -
Seite 4: Verwendungszweck Der Wärmepumpe
Verflüssiger die Wärme an das Kältemittel ab. Mit dem Verdich- ter wird das Kältemittel auf ein höheres Temperaturniveau ge- bracht. Über den Verflüssiger (im Heizbetrieb Verdampfer) ge- langt die Wärme in die Sole und somit ins Erdreich. Steuerung Verdampfer Verflüssiger Verdichter Transportsicherung Filtertrockner Verflüssiger Warmwasser www.dimplex.de... -
Seite 5: Zubehör
Zubehör Aufstellung 4.1 Anschlussflansche 6.1 Allgemeine Hinweise Durch den Einsatz der flachdichtenden Anschlussflansche kann Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen, das Gerät optional auf Flanschanschluss umgestellt werden. glatten und waagrechten Fläche aufzustellen. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine geeignete Schallabdichtung zu gewährleisten. -
Seite 6: Montage
Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende Schmutzfänger montieren, Verdampfer gegen Verunreinigungen zu schützen. Zusätzlich muss ein Mikroluftblasenabscheider in der Wärme- quellenanlage eingebaut werden. Das Netzkabel ist durch die Führungsrohre seitlich in den Schalt- kasten zu führen und mit der Zugentlastung zu sichern. www.dimplex.de... -
Seite 7: Inbetriebnahme
Inbetriebnahme 8.3 Vorgehensweise bei Inbetriebnahme 8.1 Allgemeine Hinweise Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme- pumpenregler. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst ACHTUNG! durchgeführt werden. Unter bestimmten Bedingungen ist damit Inbetriebnahme erfolgt gemäß... -
Seite 8: Pflege / Reinigung
Danach muss mit geeigneten neutralisierenden Mitteln gründlich nachgespült werden, um Beschädigungen durch eventuell im System verbliebene Reinigungsmittelreste zu verhindern. Die Säuren sind mit Vorsicht anzuwenden und es sind die Vor- schriften der Berufsgenossenschaften einzuhalten. Im Zweifelsfall ist mit dem Hersteller des Reinigungsmittels Rücksprache zu halten! www.dimplex.de... -
Seite 9: Geräteinformation
12 Geräteinformation Typ- und Verkaufsbezeichnung SI 75TER+ Bauform Ausführung Reversibel mit Zusatzwärmetauscher Schutzart nach EN 60 529 IP 21 Aufstellungsort Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf °C bis 55±1 Kühlen, Vorlauf °C +7 bis +20 Sole (Wärmequelle, Heizen) °C -5 bis +25 Sole (Wärmesenke, Kühlen) °C +5 bis +30... -
Seite 10: Garantieurkunde
Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden. -
Seite 11: Anhang / Appendix / Annexes
3.6 Legende / Legend / Légende........................A-X Hydraulisches Prinzipschema / Hydraulic block diagrams / Schéma hydraulique ..... A-XII 4.1 Darstellung / Schematic view / Représentation schématique...............A-XII 4.2 Legende / Legend / Légende.......................A-XIII Konformitätserklärung / Declaration of Conformity / Déclaration de conformité ....A-XIV www.dimplex.de... -
Seite 12: Maßbild / Dimension Drawing / Schéma Coté
1 Maßbild / Dimension drawing / Schéma coté A-II... -
Seite 13: Diagramme / Schematics / Diagrammes
2 Diagramme / Schematics / Diagrammes 2.1 Heizbetrieb / Heating operation / Mode chauffage www.dimplex.de A-III... -
Seite 14: Kühlbetrieb / Cooling Operation / Mode Refroidissement
2.2 Kühlbetrieb / Cooling operation / Mode refroidissement A-IV... -
Seite 15: Stromlaufpläne / Wiring Diagrams / Schémas Électriques
3 Stromlaufpläne / Wiring diagrams / Schémas électriques 3.1 Steuerung Standardregler / Control via the standard controller / Commande régulateur standard www.dimplex.de... -
Seite 16: Steuerung Kühlregler / Control Via The Cooling Controller / Commande Régulateur Refroidissement
3.2 Steuerung Kühlregler / Control via the cooling controller / Commande régulateur refroidissement A-VI... -
Seite 17: Last / Load / Charge
3.3 Last / Load / Charge www.dimplex.de A-VII... -
Seite 18: Anschlussplan Standardregler / Terminal Diagram For Standard Controller / Schéma De Branchement Du Régulateur Standard
3.4 Anschlussplan Standardregler / Terminal diagram for standard controller / Schéma de branchement du régulateur standard A-VIII... -
Seite 19: Anschlussplan Kühlregler / Terminal Diagram For Cooling Controller / Schéma De Branchement Du Régulateur De Refroidissement
3.5 Anschlussplan Kühlregler / Terminal diagram for cooling controller / Schéma de branchement du régulateur de refroidissement www.dimplex.de A-IX... -
Seite 20: Legende / Legend / Légende
3.6 Legende / Legend / Légende Drahtbrücke, muss eingelegt werden, wenn kein Wire jumper, must be inserted if no blocking con- Le cavalier à fil doit être inséré en absence de dis- Sperrschütz benötigt wird tactor is required joncteur de blocage du fournisseur d’énergie Kontakt offen = EVU-Sperre Contact open - utility block (EVU) Contact ouvert - blocage du fournisseur d'électricité... - Seite 21 SAV est autorisé à réaliser des modifications) –––––– werksseitig verdrahtet Wired ready for use câblé départ usine - - - - - - bauseits bei Bedarf anzuschließen To be connected by the customer as required à raccorder par le client au besoin www.dimplex.de A-XI...
-
