9.4 Aktive Kühlung mit Abwärmenutzung
Dynamische Kühlung bei Luft/Wasser-Wärmepumpen mit
Zusatzwärmetauscher

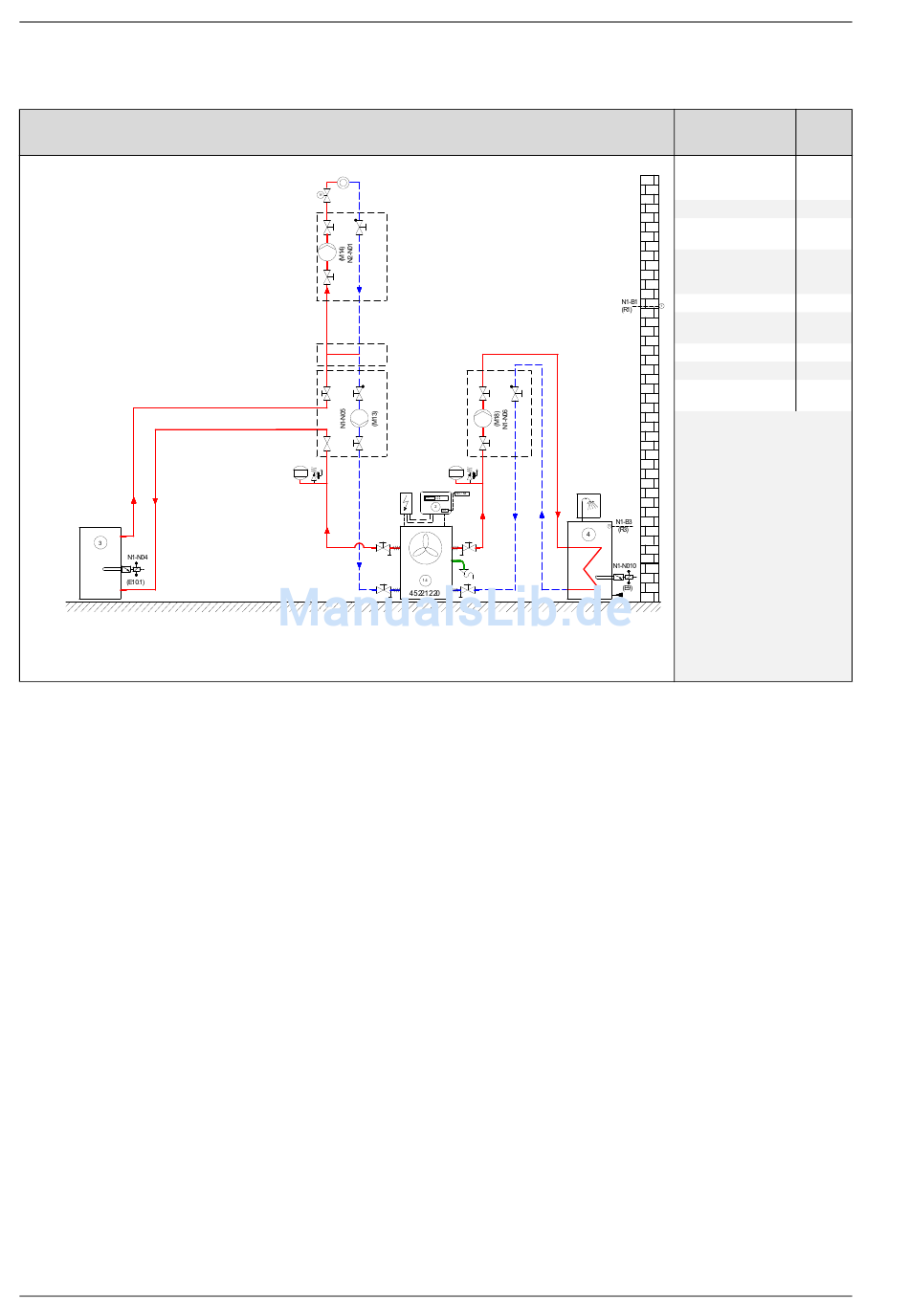

Abb. 9.5: Einbindungsschema für den monoenergetischen Wärmepumpenbetrieb, Warmwasserbereitung mit Abwärmenut-
zung und dynamischer Kühlung
64
Einstel-
Vorkonfiguration
lung
mono-
Betriebsweise energe-
tisch
Kühlfunktion aktiv ja
Zusatzwärmetau-
ja
scher Warmwasser
Heizen/
1. Heizkreis dyn.
Kühlen
2. Heizkreis nein
Warmwasser-
ja
bereitung
Anforderung Fühler
Flanschheizung ja
Schwimmbad-
nein
bereitung
Bei reversiblen Luft/Wasser-
Wärmepumpen mit Zusatzwär-
metauscher kann die im Kühlbe-
trieb anfallende Abwärme für die
Warmwasser- und Schwimm-
badbereitung genutzt werden.
Der integrierte Zusatzwärmetau-
scher wird über eine zusätzlich
zu installierende Vor- und Rück-
laufleitung angeschlossen. Da-
durch ist eine parallele Warm-
wasserbereitung während des
Kühl- und Heizbetriebes mög-
lich. Die Kühlung wird bei einer
Warmwasseranforderung nicht
unterbrochen.
