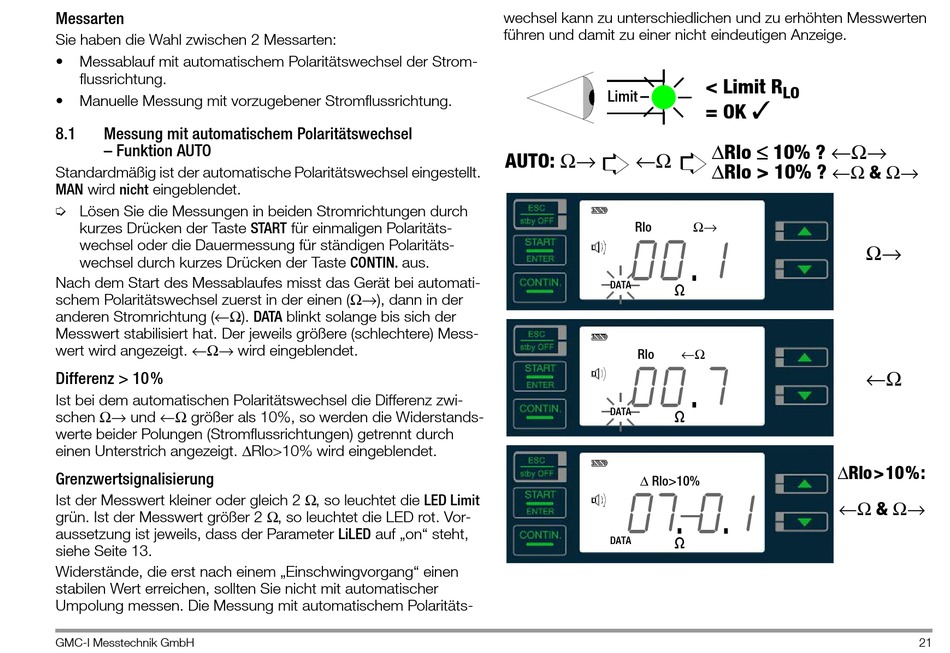

Messarten
Sie haben die Wahl zwischen 2 Messarten:
•
Messablauf mit automatischem Polaritätswechsel der Strom-
flussrichtung.
•
Manuelle Messung mit vorzugebener Stromflussrichtung.
8.1
Messung mit automatischem Polaritätswechsel
– Funktion AUTO
Standardmäßig ist der automatische Polaritätswechsel eingestellt.
MAN wird nicht eingeblendet.
Ð Lösen Sie die Messungen in beiden Stromrichtungen durch
kurzes Drücken der Taste START für einmaligen Polaritäts-
wechsel oder die Dauermessung für ständigen Polaritäts-
wechsel durch kurzes Drücken der Taste CONTIN. aus.
Nach dem Start des Messablaufes misst das Gerät bei automati-
schem Polaritätswechsel zuerst in der einen (Ω→), dann in der
anderen Stromrichtung (←Ω). DATA blinkt solange bis sich der
Messwert stabilisiert hat. Der jeweils größere (schlechtere) Mess-
wert wird angezeigt. ←Ω→ wird eingeblendet.
Differenz > 10%
Ist bei dem automatischen Polaritätswechsel die Differenz zwi-
schen Ω→ und ←Ω größer als 10%, so werden die Widerstands-
werte beider Polungen (Stromflussrichtungen) getrennt durch
einen Unterstrich angezeigt. ΔRlo>10% wird eingeblendet.
Grenzwertsignalisierung
Ist der Messwert kleiner oder gleich 2 Ω, so leuchtet die LED Limit
grün. Ist der Messwert größer 2 Ω, so leuchtet die LED rot. Vor-
aussetzung ist jeweils, dass der Parameter LiLED auf „on" steht,
siehe Seite 13.
Widerstände, die erst nach einem „Einschwingvorgang" einen
stabilen Wert erreichen, sollten Sie nicht mit automatischer
Umpolung messen. Die Messung mit automatischem Polaritäts-
GMC-I Messtechnik GmbH
wechsel kann zu unterschiedlichen und zu erhöhten Messwerten
führen und damit zu einer nicht eindeutigen Anzeige.
Limit
AUTO: Ω→
←Ω
Rlo
00
DATA
←Ω
Rlo
00
DATA
_
Δ Rlo>10%
07
.
DATA
< Limit R
LO
3
= OK
ΔRlo ≤ 10% ? ←Ω→
ΔRlo > 10% ?
←Ω & Ω→
Ω→
1
Ω→
.
7
←Ω
.
ΔRlo>10%:
0
1
.
←Ω & Ω→
21
