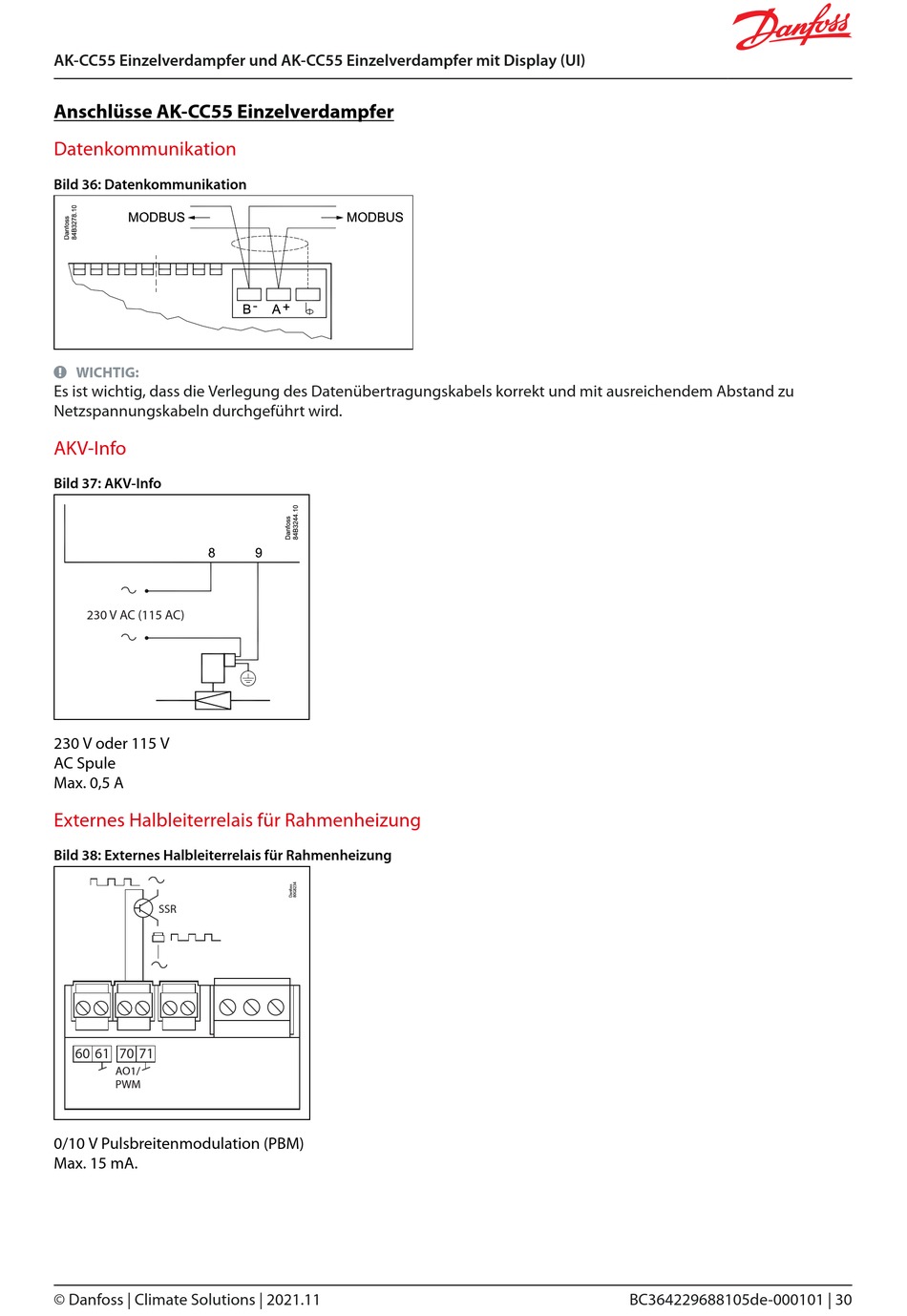

AK-CC55 Einzelverdampfer und AK-CC55 Einzelverdampfer mit Display (UI)
Anschlüsse AK-CC55 Einzelverdampfer
Datenkommunikation
Bild 36: Datenkommunikation
WICHTIG:
Es ist wichtig, dass die Verlegung des Datenübertragungskabels korrekt und mit ausreichendem Abstand zu
Netzspannungskabeln durchgeführt wird.
AKV-Info
Bild 37: AKV-Info
230 V AC (115 AC)
230 V oder 115 V
AC Spule
Max. 0,5 A
Externes Halbleiterrelais für Rahmenheizung
Bild 38: Externes Halbleiterrelais für Rahmenheizung
SSR
60 61 70 71
AO1/
PWM
0/10 V Pulsbreitenmodulation (PBM)
Max. 15 mA.
