7 Zubehör
7.2.11 Übergangs-Set ÜS 2
Das Übergangs-Set ÜS 2 gleicht den Höhenunterschied
von 50 mm zwischen den Heizkreis-Anschluss-Sets
DN 32 und DN 25 aus, wenn diese nebeneinander auf
einen Heizkreisverteiler HKV montiert werden. Es wird
zwischen Heizkreisverteiler und Heizkreis-Anschluss-Set
DN 25 montiert.
HS 25-E
HS 32-E
HKV 2/32
HS 32-E plus

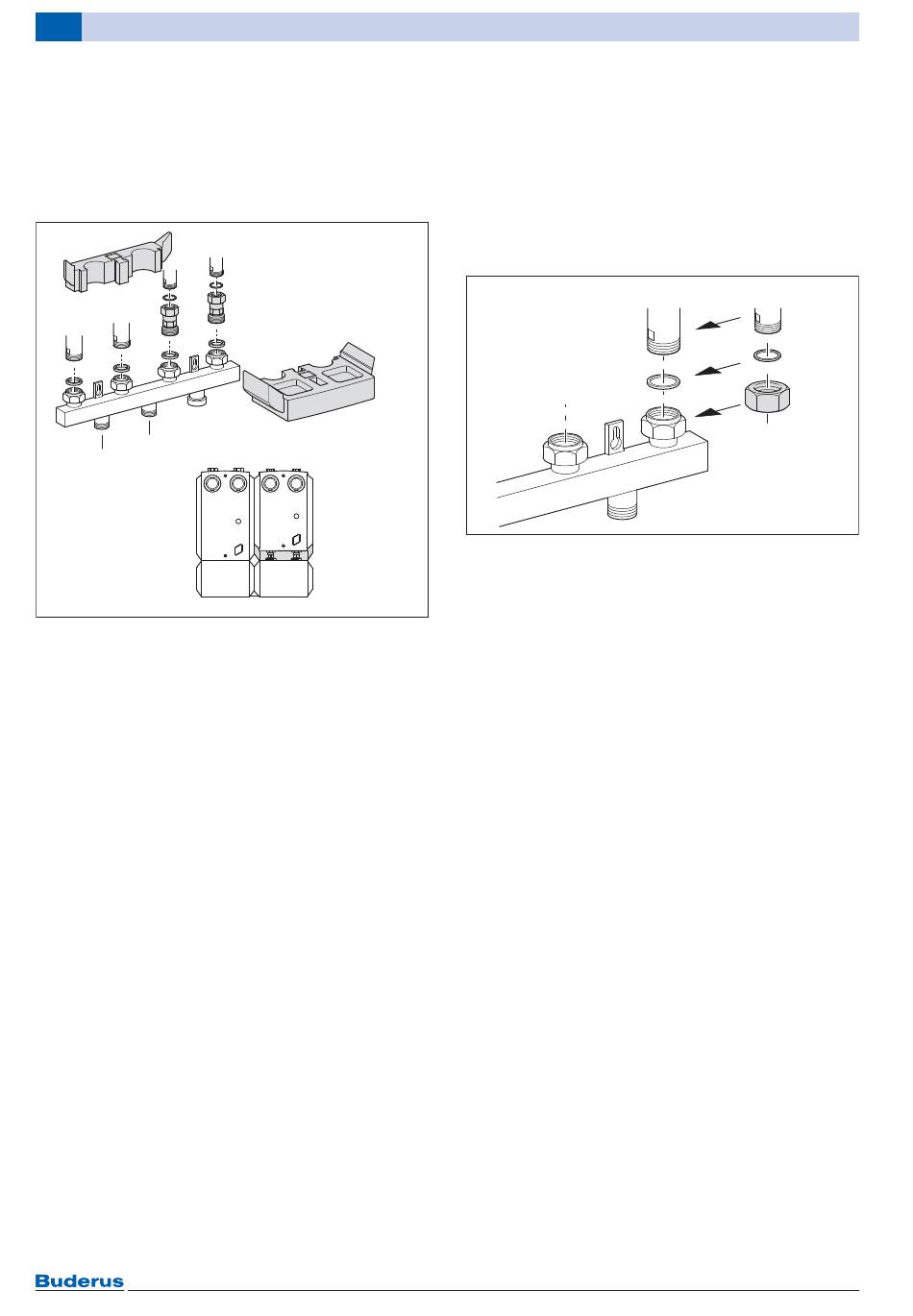

Bild 53 Übergangs-Set ÜS 2 zwischen Heizkreisverteiler
(DN 32) und Heizkreis-Anschluss-Set (DN 25)
zum Höhenausgleich bei Montage neben einem
Heizkreis-Anschluss-Set DN 32
HKV.. Heizkreisverteiler
HS.. Heizkreis-Schnellmontage-Sets
ÜS 2 Übergangs-Set
50
ÜS 2
HS 25/6-E plus
ÜS 2
HKV 2/32/32
6 720 649 201-17.1il
7.2.12 Ergänzungs-Set ES 0
Mit dem Ergänzungs-Set ES 0 ist ein Ausgleich zwischen
den unterschiedlichen Anschlussdurchmessern DN 32
und DN 25 möglich. Das Ergänzungs-Set ES 0 ist
zwischen dem Heizkreis-Anschluss-Set HSM 20, HSM 25
oder HS 25-E plus und dem Heizkreisverteiler HKV.../32
zu montieren. Das Ergänzungs-Set ES 0 besteht aus
einem Ausgleichsstück in Form einer speziellen
Überwurfmutter für den Vor- und Rücklauf und den
erforderlichen Flachdichtungen.
HS (DN32)
Bild 54 Ergänzungs-Set ES 0
HKV.. Heizkreisverteiler
HS.. Heizkreis-Schnellmontage-Sets
ES 0 Ergänzungs-Set
Logano plus GB145 – 6 720 807 749 (2014/12)
HS (DN25)
ES 0
HKV (DN32)
6 720 619 379-53.1O
