7.2.2
Heizkreis-Schnellmontage-Systeme zur Wandinstallation
Wandinstallation
190
45
145
1)
400
2)
450
180

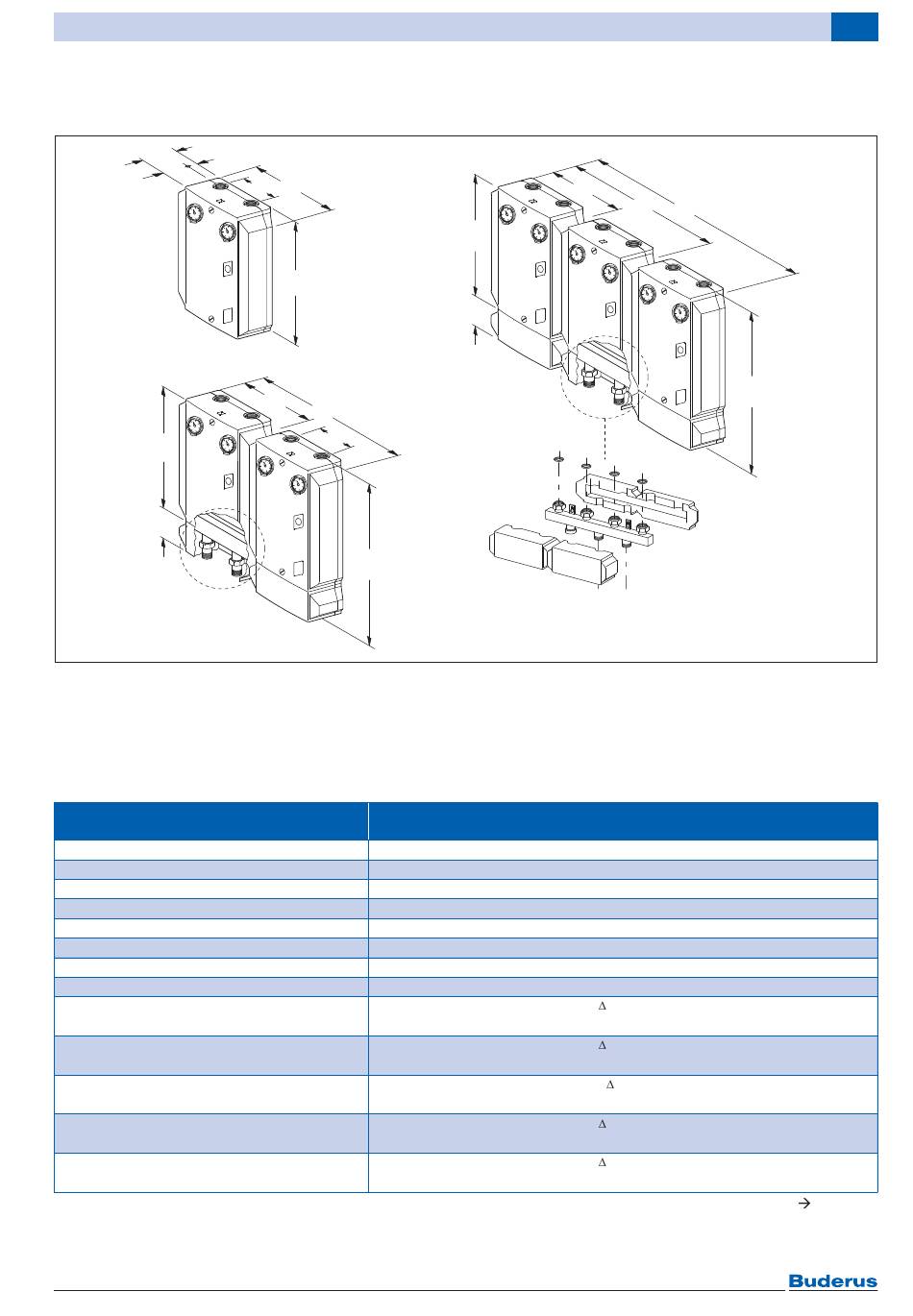

Bild 33 Abmessungen Heizkreis-Schnellmontage-Sets und Heizkreisverteiler (Maße in mm)
1)
HSM 15/20/25-E plus
2)
HSM 32-E plus
Komponenten zur freien Kombination (Wandinstallation)
Komponenten zur freien
Kombination
KAS 1
HS25/4-E plus Heizkreis-Schnellmontage-Set
HS25/6-E plus Heizkreis-Schnellmontage-Set
HS 32-E plus
HSM 15-E plus Heizkreis-Schnellmontage-Set
HSM 20-E plus Heizkreis-Schnellmontage-Set
HSM 25-E plus Heizkreis-Schnellmontage-Set
HSM 32-E plus Heizkreis-Schnellmontage-Set
HKV 2/25/25 Heizkreisverteiler
HKV 2/32/32 Heizkreisverteiler
HKV 2/32/40 Heizkreisverteiler
HKV 3/25/32 Heizkreisverteiler
HKV 3/32/32 Heizkreisverteiler
Tab. 22 Komponenten zur freien Kombination von Heizkreis-Schnellmontage-Systemen (Weitere Informationen:
Buderus-Katalog Heizungstechnik)
Logano plus GB145 – 6 720 807 749 (2014/12)
290
130
1)
400
2)
450
290
580
130
1)
580
2)
630
Hinweise
• Für 1–2 Heizkreise
• Für einen ungemischten Heizkreis mit Stromsparpumpe
• Für einen ungemischten Heizkreis mit Stromsparpumpe
• Für einen ungemischten Heizkreis mit Stromsparpumpe
• Für einen Heizkreis mit 3-Wege-Mischer DN 15 und Stromsparpumpe
• Für einen Heizkreis mit 3-Wege-Mischer DN 20 und Stromsparpumpe
• Für einen Heizkreis mit 3-Wege-Mischer DN 25 und Stromsparpumpe
• Für einen Heizkreis mit 3-Wege-Mischer DN 32 und Stromsparpumpe
• Für 2 Heizkreise, max. 50 kW bei T = 20 K
• Anschlussmaß oben DN 25 für HS(M) 25, Anschlussmaß unten DN 25, G 1 ¼
• Für 2 Heizkreise, max. 80 kW bei T = 20 K
• Anschlussmaß oben DN 32 für HS(M) 32, Anschlussmaß unten DN 32, G 1 ½
• Für 2 Heizkreise, max. 150 kW bei T = 20 K
• Anschlussmaß oben DN 32 für HS(M) 32, Anschlussmaß unten DN 40, G 2
• Für 3 Heizkreise, max. 70 kW bei T = 20 K
• Anschlussmaß oben DN 25 für HS(M) 25, Anschlussmaß unten DN 32, G 1 ½
• Für 3 Heizkreise, max. 80 kW bei T = 20 K
• Anschlussmaß oben DN 32 für HS(M) 32, Anschlussmaß unten DN 32, G 1 ½
290
580
1)
400
2)
450
180
Anschlussdurchmesser für Vor- und Rücklauf:
• HSM 15-E plus: Rp1
• HSM 20-E plus und HSM 25-E plus: Rp1
• HSM 32-E plus: Rp 1 ¼
Zubehör
870
1)
580
2)
630
6 720 643 422-67.1il
