10 Abgassysteme
10.12 Abgasführung senkrecht mit Grundzube-
hör DO und DO-S (C33/C33x)
10.12.1 Erweiterung mit Abgaszubehör
Das Abgaszubehör „Luft-/Abgasführung senkrecht" kann
zwischen dem Öl-Brennwertkessel und der Dachdurch-
führung an jeder Stelle mit dem Abgaszubehör
„konzentrisches Rohr", „konzentrischer Bogen"
(15 ° — 87 °) oder „konzentrisches Rohr mit Prüf- und
Reinigungsöffnung" erweitert werden.
10.12.2 Abstandsmaße über Dach
Zur Einhaltung der Mindestabstandsmaße
über Dach gibt es bei Buderus eine
Ausführung des Mündungsabschlusses mit
1 m Dachabstand.
Weitergehende Anforderungen an die Höhe
der Mündungen über Dach können aufgrund
bauaufsichtlicher Vorschriften, aus Gründen
des Umweltschutzes oder der örtlichen
Gegebenheiten erforderlich sein.
Flachdach
A

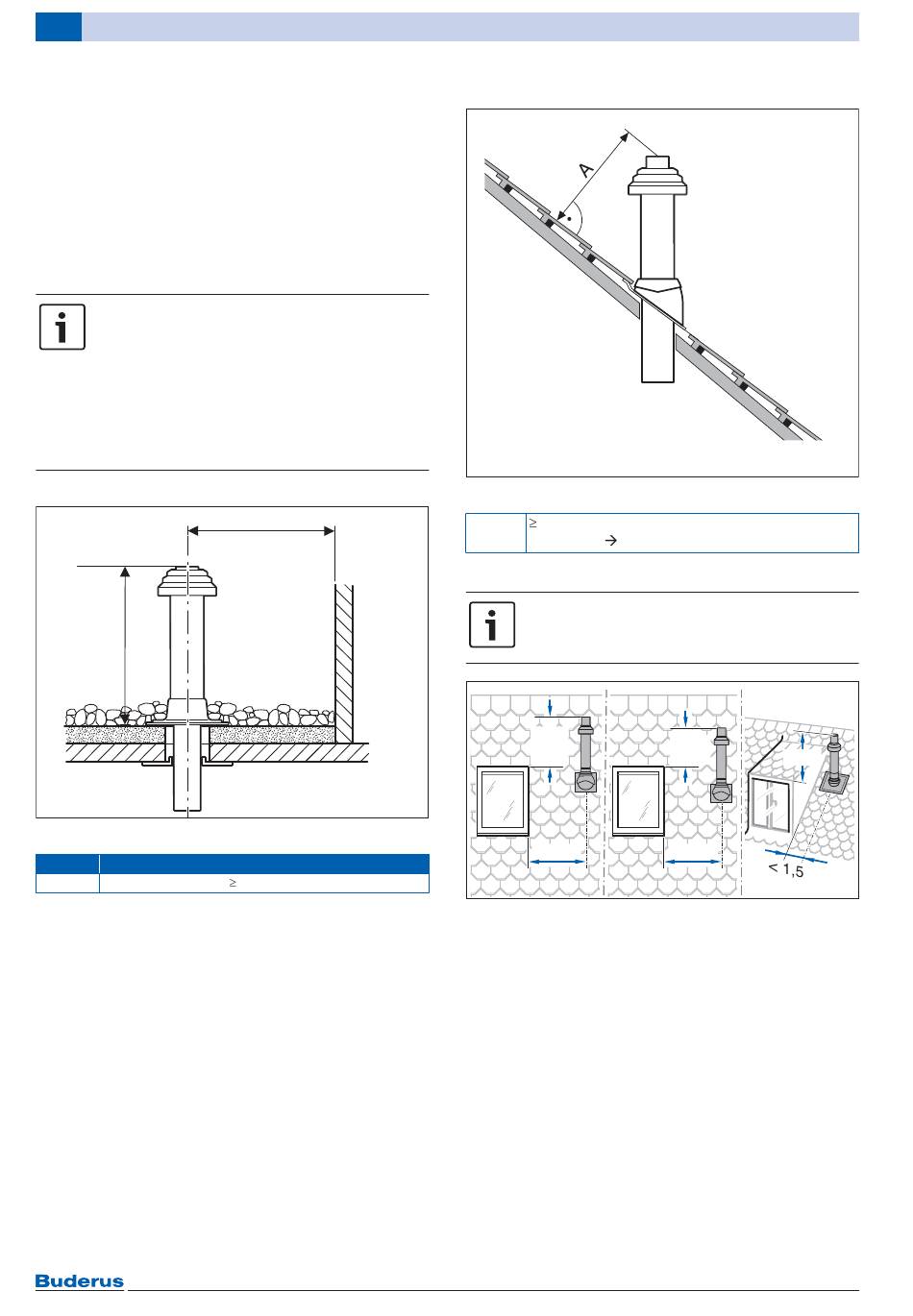

Bild 79 Mindestabstände Flachdach
Abstand zu brennbaren Baustoffen
X
Tab. 42 Mindestabstände Flachdach
76
X
6 720 802 667-04.1T
1500 mm
Schrägdach
Bild 80 Mindestabstände Schrägdach
A 400 mm (rechtwinklig zur Dachhaut
gemessen Bild 80)
Tab. 43 Mindestabstände Flach- und Schrägdach
Der Schrägdach-Durchtritt ist für Dach-
neigungen zwischen 15 ° und 55 ° geeignet.
≥ 1
< 1,5
Bild 81 Mindestabstände zu Fenstern beim Bausatz DO
(Beispiele nach der MuFeuVO);
(Maße in m)
* kein besonderer Abstand erforderlich
Logano plus GB145 – 6 720 807 749 (2014/12)
6 720 802 667-05.1T
*
≥ 1
> 1,5
6 720 619 379-68.3O
