6 Regelung
6.2 Mastercontroller Logamatic MC100
Der Mastercontroller Logamatic MC100 (
dient als Grundbedieneinheit des Logano plus GB145.
1

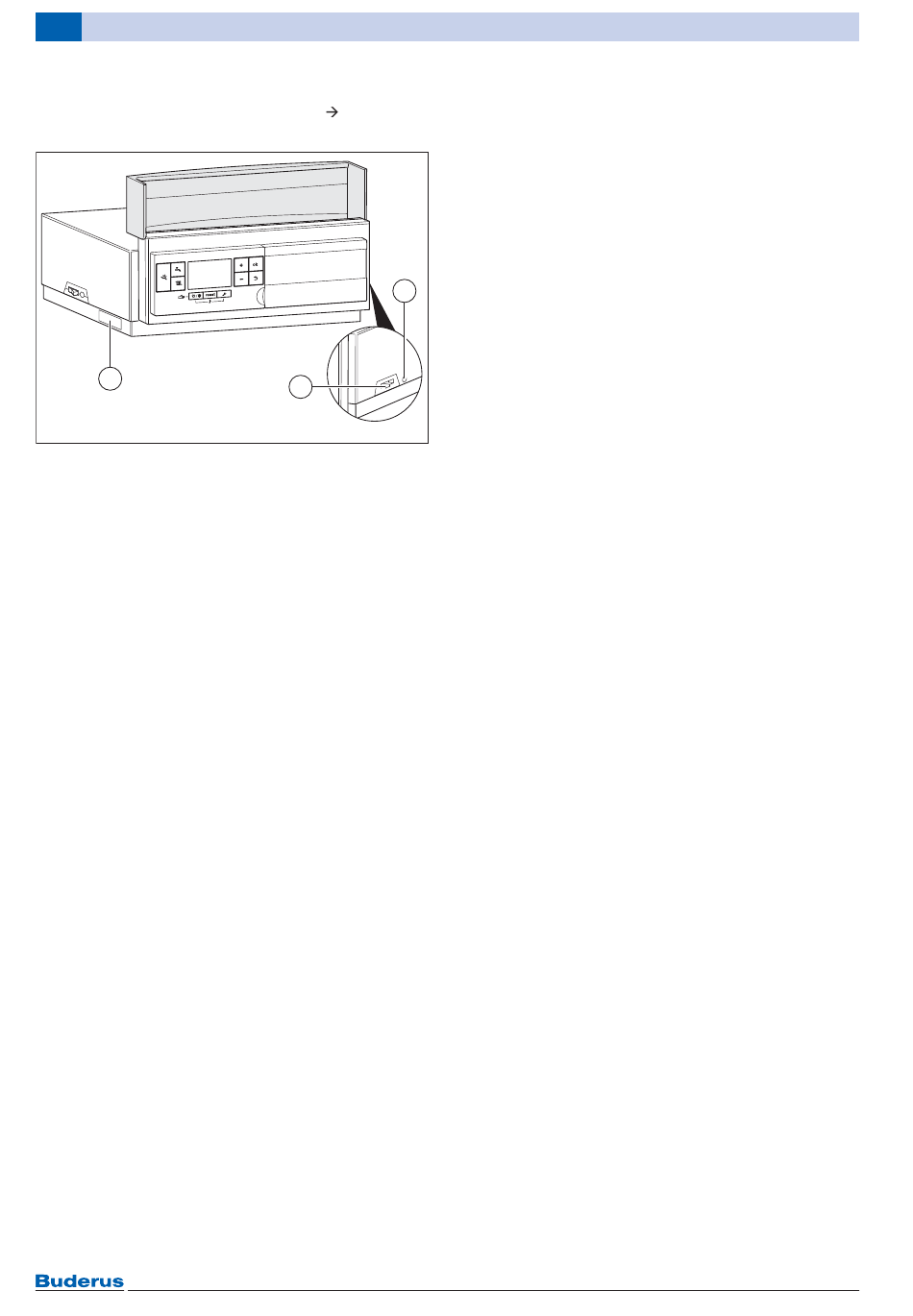

Bild 25 Hauptschalter
[1] Hauptschalter
[2] Bedieneinheit oder Abdeckung
[3] Ersatzsicherung 6,3 A
Funktionen des Mastercontrollers Logamatic MC100
• Aufnahme des Basiscontrollers BC100 und der
Bedieneinheit RC300
• Installationsraum zur Positionierung von zwei
Funktionsmodulen
• Kommunikationsschnittstelle zum Feuerungs-
automaten SAFe
• Spannungsversorgung für den Heizkessel mit SAFe
und für die im MC100 eingebauten Funktionsmodule
• Brenneransteuerung durch Bestimmung des Kessel-
Sollwerts mit Hilfe der vorhandenen Anforderungen
• Ansteuerung der Heizungspumpe im Heizkreis 1
• Regelung der Warmwasserbereitung durch Über-
wachung der Warmwassertemperatur über einen
Temperaturfühler und Ansteuerung der Speicherlade-
pumpe
• Ansteuerung einer Zirkulationspumpe
• Anschlussmöglichkeit für externe Wärmeanforderung
• Externe Verriegelung des zweiten Wärmeerzeugers
bei zwei Schornsteinen
• Datenübertragung und Fernparametrierung über
Logamatic Fernwirksystem.
• IP-Schnittstelle zum Steuern und Überwachen des
Heizkessels mit einem mobilen Endgerät (Schnitt-
stelle zwischen Heizungsanlage und einem Netzwerk
(LAN)).
32
Bild 25)
3
2
