9 Neutralisation
9.3.3 Kondensatpumpe CP1
Die CP1 ( Bild 66) ist eine automatisch funktionieren-
de Kondensatpumpe mit aufgesetztem Motor, speziell
für die Brennwerttechnik entwickelt und hergestellt.
Das einlaufende Kondensat wird im Auffangbehälter
gestaut. Sobald die vorgegebene Wassermenge ein-
gelaufen ist, wird automatisch über einen Schwimmer

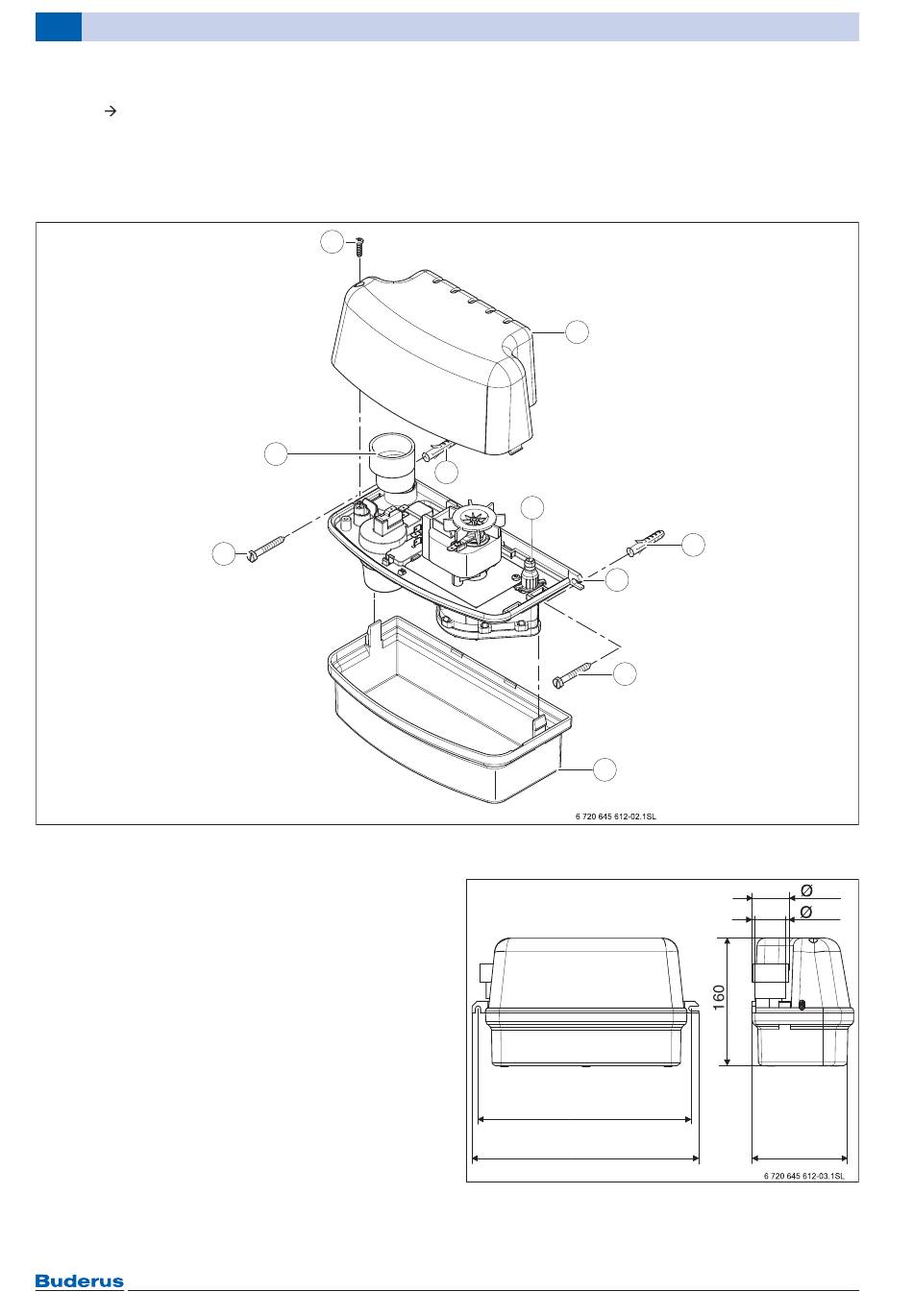

Bild 66 Aufbau Kondensatpumpe CP1
[1] Deckel
[2] Kondensatablauf mit Rücklaufklappe
[3] Pumpeneinheit
[4] Dübel für Wandinstallation
[5] Schraube für Wandinstallation
[6] Kondensatbehälter
[7] Kondensatzulauf-Anschluss
[8] Schraube
62
8
7
5
die Pumpe in Betrieb gesetzt, das Kondensat bis auf eine
geringe Restmenge abgepumpt und die Pumpe aus-
geschaltet. Ein zweiter Schwimmer betätigt einen
Sicherheitsschalter mit potenzialfreien Schließer- oder
wahlweise Öffner-Schaltkontakten.
1
4
2
3
6
Abmessungen
266
283
Bild 67 Abmessungen Kondensatpumpe CP1
Logano plus GB145 – 6 720 807 749 (2014/12)
4
5
40
32
127
