7 Zubehör
7.2.7 Kesselanschluss-Set KAS 1
Das Kesselanschluss-Set KAS 1 ermöglicht den Anbau
eines Heizkreis-Anschluss-Sets mit oder ohne 3-Wege-
Mischer oder eines Heizkreisverteilers HKV 2 hinter dem
Heizkessel. Um die Wärmeabgabe an die Umgebung zu
verhindern, ist die Verbindungsleitung komplett

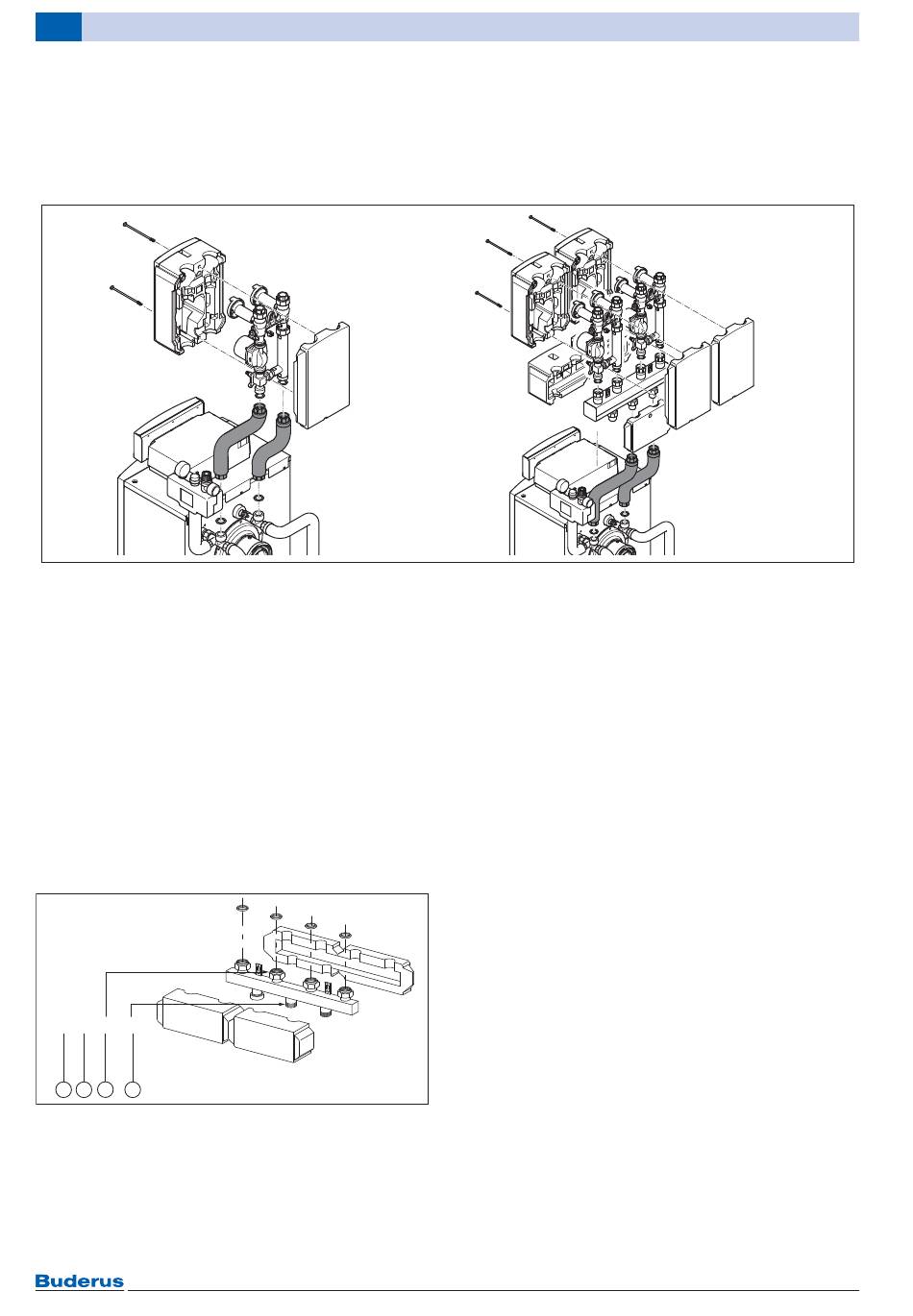

Bild 48 Kesselanschluss-Set KAS 1
7.2.8 Heizkreisverteiler HKV
Bei dem Heizkreisverteiler HKV handelt es sich um einen
kombinierten Vor- und Rücklaufverteiler, in dem die
Verteilerkammern für den Vor- und Rücklauf über-
einander angeordnet sind. Zum Heizkreisverteiler gehört
ein Wärmeschutz, der auf das Design des Heizkessels
abgestimmt ist. In Verbindung mit dem Kesselanschluss-
Set KAS 1 können über diesen Verteiler zwei komplette
Heizkreise (HKV 2) angeschlossen werden.
Bei Bedarf gibt es die Möglichkeit, mit Hilfe eines
passenden Wandmontage-Sets zwei bis fünf Heizkreise
(HKV 2 bis HKV 5) nebeneinander an der Wand zu
montieren. Die Verbindungsleitungen vom Heizkessel
zum Heizkreisverteiler sind bauseitig zu erstellen. Wenn
nur ein Heizkreis auf der Wand montiert wird, ist das
Wandmontage-Set WMS 1 zu verwenden.
HKV 2 / 25 / 25
2 3
1 4
Bild 49 Heizkreisverteiler HKV
[1] Heizkreisverteiler
[2] Anzahl einsetzbarer Heizkreis-Anschluss-Sets
(2 Stück)
[3] Anschlussmaß oben (DN 25)
[4] Anschlussmaß unten (DN 25)
48
wärmegedämmt. Die Wärmedämmung der Leitungen ist
auf Basis synthetischen Kautschuks in Schlauchform
hergestellt und schwer entflammbar. Das Kessel-
anschluss-Set KAS 1 wurde auf den Logano plus GB145
abgestimmt.
KAS1 + HS/HSM
6 720 643 422-61.1il
KAS1 + HKV2
6 720 649 201-16.1il
Logano plus GB145 – 6 720 807 749 (2014/12)
