Buderus Logano plus GB145 Planungsunterlage Für Den Fachmann Seite 35

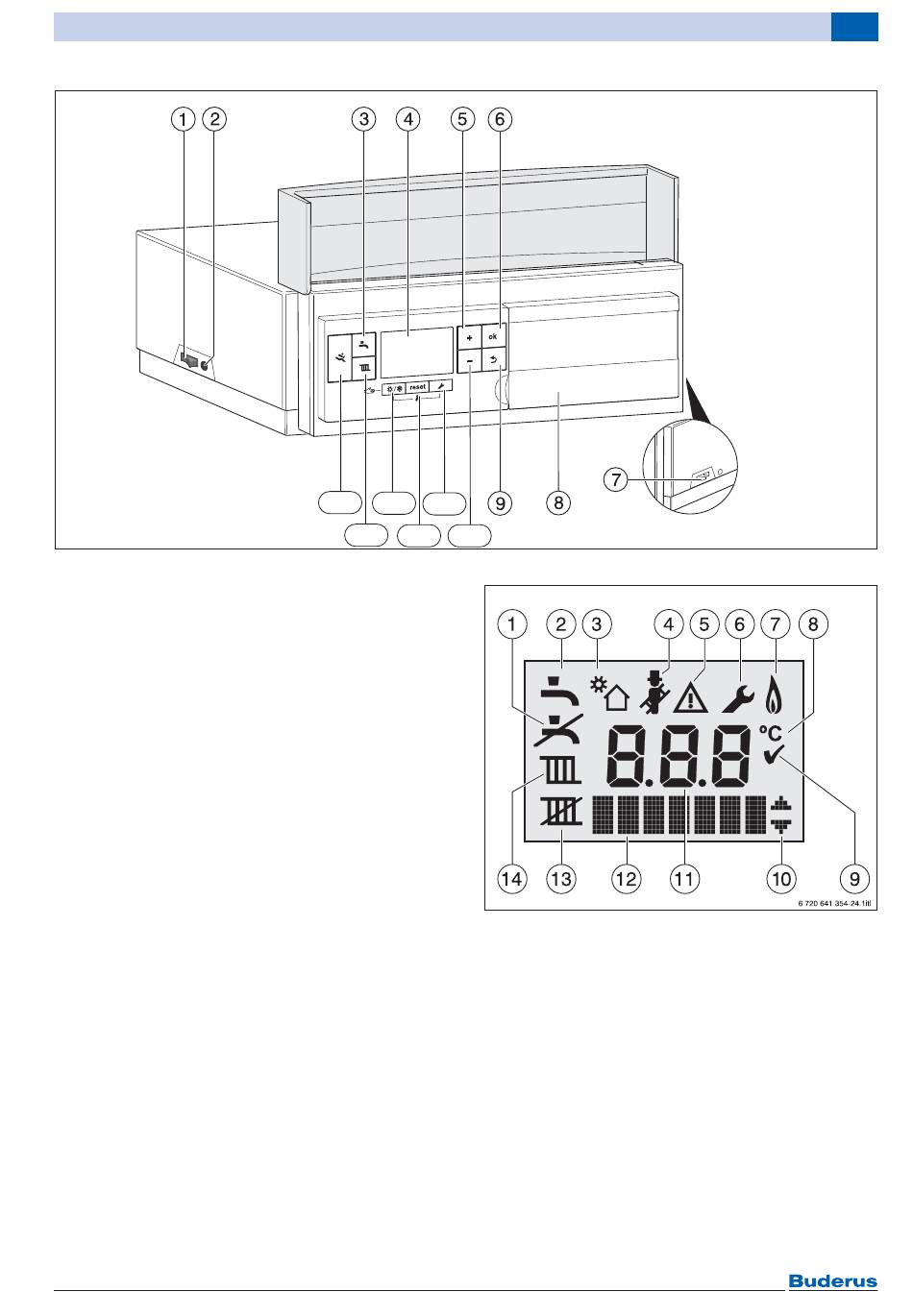

Bild 23 Basiscontroller Logamatic EMS plus MC100 mit BC100 — Bedienelemente
[1] Hauptschalter
[2] Gerätesicherung 6,3 A
[3] Taste „Warmwasser"
[4] Display
[5] Taste „Plus"
[6] Taste „ok"
[7] RJ45-Schnittstelle
[8] Abdeckung: Hier kann eine Bedieneinheit z. B.
Logamatic EMS plus RC300 eingebaut sein
(Zubehör)
[9] Taste „Zurück"
[10] Taste „Minus"
[11] Taste „Service"
[12] Taste "Reset"
[13] Taste „Sommer-/Winterbetrieb"
[14] Taste „Heizung"
[15] Diagnoseschnittstelle
Logano plus GB145 – 6 720 807 749 (2014/12)
15
13 11
14
12 10
Bild 24 Displayanzeigen
[1]
[2]
[3]
[4]
[5]
[6]
[5+6]Wartungsbetrieb
[7]
[8]
[9]
[10] Anzeige weiterer Untermenüs/Servicefunktionen,
[11] Alphanumerische Anzeige (z. B. Temperatur)
[12] Textzeile
[13] Kein Heizbetrieb
[14] Heizbetrieb
Kein Warmwasserbetrieb
Warmwasserbetrieb
Solarbetrieb
Schornsteinfegerbetrieb
Störung
Servicebetrieb
Brennerbetrieb
Temperatureinheit °C
Speichern erfolgreich
Blättern mit Taste + und Taste – möglich
Regelung 6
