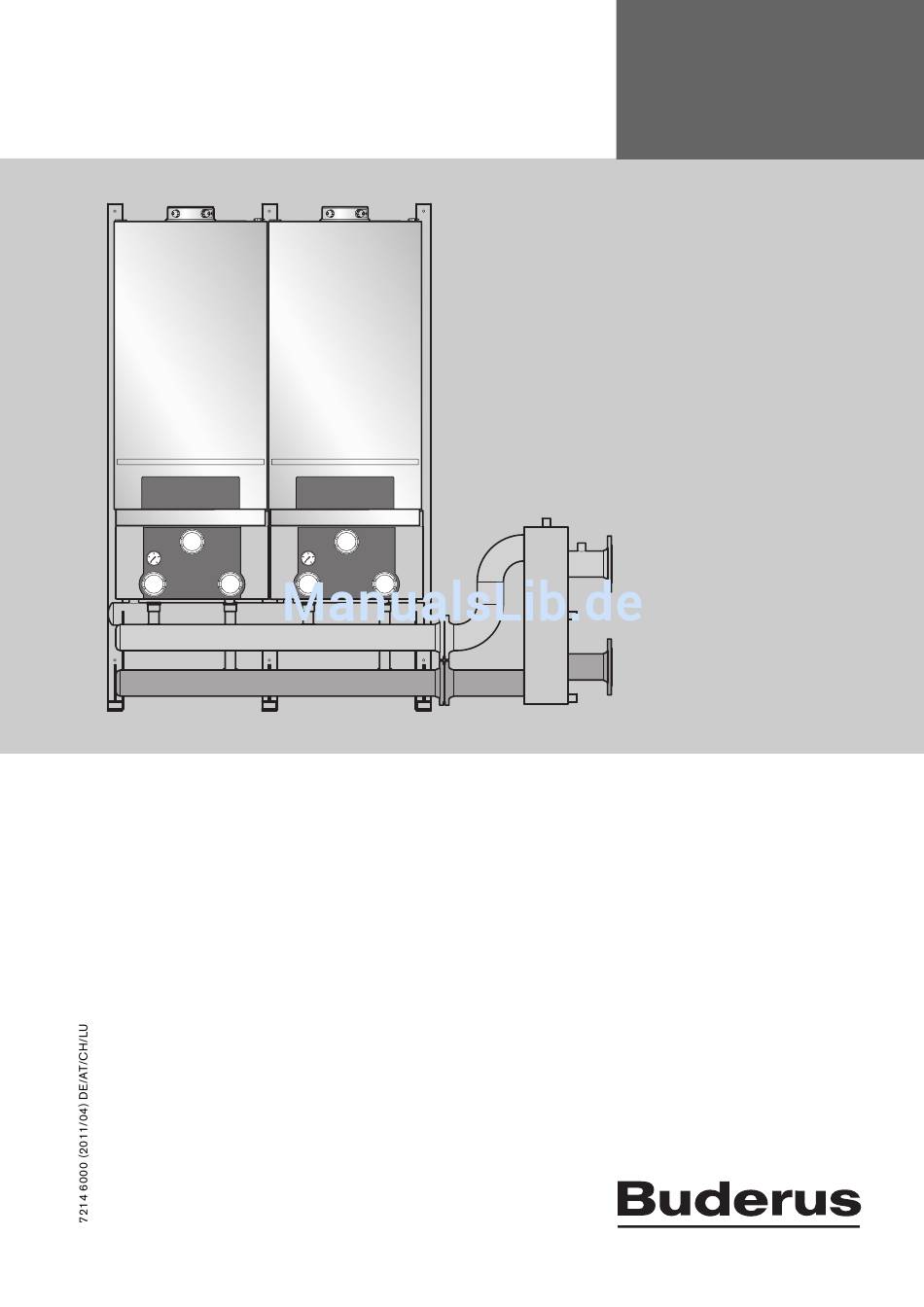

- Seite 1 Montageanleitung Kaskadenunit 7214 6000-000.1TD Logamax plus Für das Fachhandwerk Vor Montage sorgfältig GB162-65/80/100 lesen.
-
Seite 2: Produktübersicht

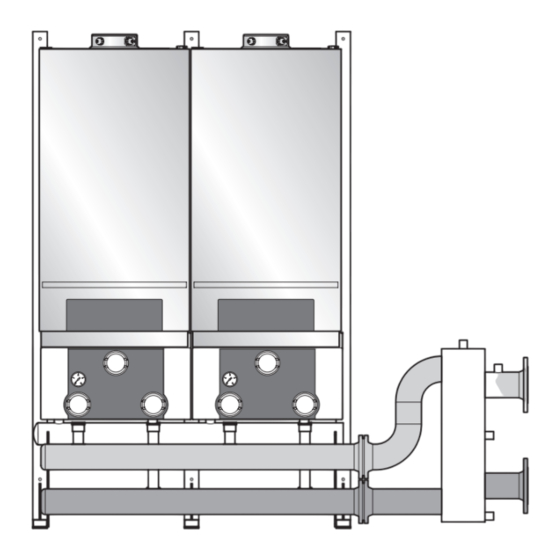

Bild 1 Übersicht Logamax plus GB162 Kaskadenrahmen Ständer Gasanschlussleitung TR Zwischenrahmen Flanschpackungen Hauptgasleitung Hydraulische Weiche (Option) Sammelleitung – Isolierschalen (nicht abgebildet) Gasanschlussleitung TL Aufhängebügel Kesselanschlussleitung TL Kesselanschlussleitung TR Anschlussgruppe Gas-Brennwertgerät Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines Lieferumfang Maße Montage Kaskadenrahmen Montage Gas-Brennwertgerät und Anschlussgruppe Montage Isolierschalen (Option) Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 4: Allgemeines
Anzahl von Ständern mit Zwi- schenrahmen. Dies werden während der Montage aneinander geschraubt. Aufgrund der begrenzten Abmessungen der gesonderten Bestandteile des Kaskadenrahmens ist die Montage ein- fach und schnell zu realisieren. Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 5: Lieferumfang
• Füll- und Entleerhahn 3" TR3, TR4 • Gashahn • Auslass 4" TL5, TL6, TL7, TR5, TR6, TR7, • Rückflussverhinderer • Pumpe Tab. 1 Hydraulische Weiche pro Aufstellung • Druckmesser Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 6 Somit können Sie auf der linken Seite des Kaskadensystems Ihre Gasleitung anschließen, während Sie auf der rechten Seite die hydraulische Weiche montieren. 7214 6000-004.1TD Bild 4 Aufstellungsvarianten Kaskadensystem Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 7: Maße
Maße Maße 7214 6000-005.1TD Bild 5 Maße Kaskadensysteme 1 TL Linienaufstellung Hydraulische Weiche mit Bogenset TR Rückseitige Aufstellung Hydraulische Weiche gerade Sammelleitung Kaskade mitgelieferter Schweißflansch Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 8 – TL5, TL6, TL7, TL8, 4" gerade Vorschweißflansch C2631 37,2 NW 100/114,3 PN6 TR5, TR6, TR7, TR8 – rechtwinklig Tab. 4 Maße Weiche 7214 6000-006.1TD Bild 6 Maße Kaskadensysteme 2 Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 9: Montage Kaskadenrahmen
B Entfernen Sie die Schutzkappen von der Sammellei- tung. B Befreien Sie die Rohrstutzen von Mennige und Une- benheiten. B Montieren Sie die Vorlaufrohre zwischen der Sammel- leitung und der Anschlussgruppe. Kaskadenunit Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Montage Isolierschalen (Option)
