10.13 Abgasführung horizontal
10.13.1 Luft-/Abgasführung C
• Die unterschiedlichen Vorschriften der Bundesländer
zur max. zulässigen Wärmeleistung (z. B. LBO, Feu-
VO) beachten.
• Die Mindestabstandsmaße zu Fenstern, Türen, Mauer-
vorständen und untereinander angebrachten Abgas-
mündungen beachten.
• Die Mündung des konzentrischen Rohrs darf nach
LBO nicht in einem Schacht unter Erdgleiche montiert
werden.
10.13.2 Luft-/Abgasführung C
• Es genügt ein Abstand von 0,4 m zwischen Mündung
des Abgaszubehörs und Dachfläche, da die Nenn-
wärmeleistung der genannten Buderus Öl-Brennwert-
kessel unter 50 kW liegt.
• Die Mündung des Abgaszubehörs muss Dach-
aufbauten, Öffnungen zu Räumen und ungeschützte
Bauteile aus brennbaren Baustoffen, ausgenommen
Bedachungen, um mindestens 1 m überragen oder
von ihnen mindestens 1,5 m entfernt sein.
10.14 Getrenntrohranschluss mit Grund-
zubehör GAL-K
Der Getrenntrohranschluss bei den genannten
Öl-Brennwertkesseln ist mit Abgaszubehör „GAL-K"
möglich.
Die Verbrennungsluftleitung wird mit Einzelrohr
Ø 125 mm ausgeführt.
Ein Montagebeispiel zeigt Bild 89, Seite 83.
10.15 Verbrennungsluft-/Abgasleitung an der
Fassade mit Grundzubehör GAF-K
Das Abgaszubehör „GAF-K" kann zwischen der Ver-
brennungsluftansaugung und der Doppelsteckmuffe
oder dem „Mündungsabschluss" an jeder Stelle mit dem
Abgaszubehör „konzentrisches Rohr", „konzentrischer
Bogen" (15 ° - 87 °) erweitert werden, wenn deren
Verbrennungsluftrohr umgesteckt wird. Es kann auch
das Abgaszubehör „Prüf- und Reinigungsöffnung" ein-
gesetzt werden.
Ein Montagebeispiel zeigt Bild 89, Seite 83.

10.16 Abgasleitung im Schacht

10.16.1 Anforderungen an die Abgasführung
• Für die Verlegung von Abgasleitungen in bestehenden
Schächten sind länderspezifische Anforderungen zu
beachten.
• Schächte aus nicht brennbaren, formbeständigen
Baustoffen mit Feuerwiderstandsdauer von
mindestens 90 Minuten sind in der Regel für den
Einbau von Abgasleitungen geeignet.
Logano plus GB145 – 6 720 807 749 (2014/12)
über Außenwand
13x
über Dach
33x
10.16.2 Prüfen der Schachtmaße
Vor der Installation der Abgasleitung
▶ Prüfen, ob der Schacht die zulässigen Maße für den
vorgesehenen Einsatzfall einhält. Wenn die Maße a
( Tabelle 44) oder D
unterschritten werden, ist die Installation nicht
zulässig. Die maximalen Schachtmaße dürfen nicht
überschritten werden, da sonst das Abgaszubehör im
Schacht nicht mehr fixiert werden kann.

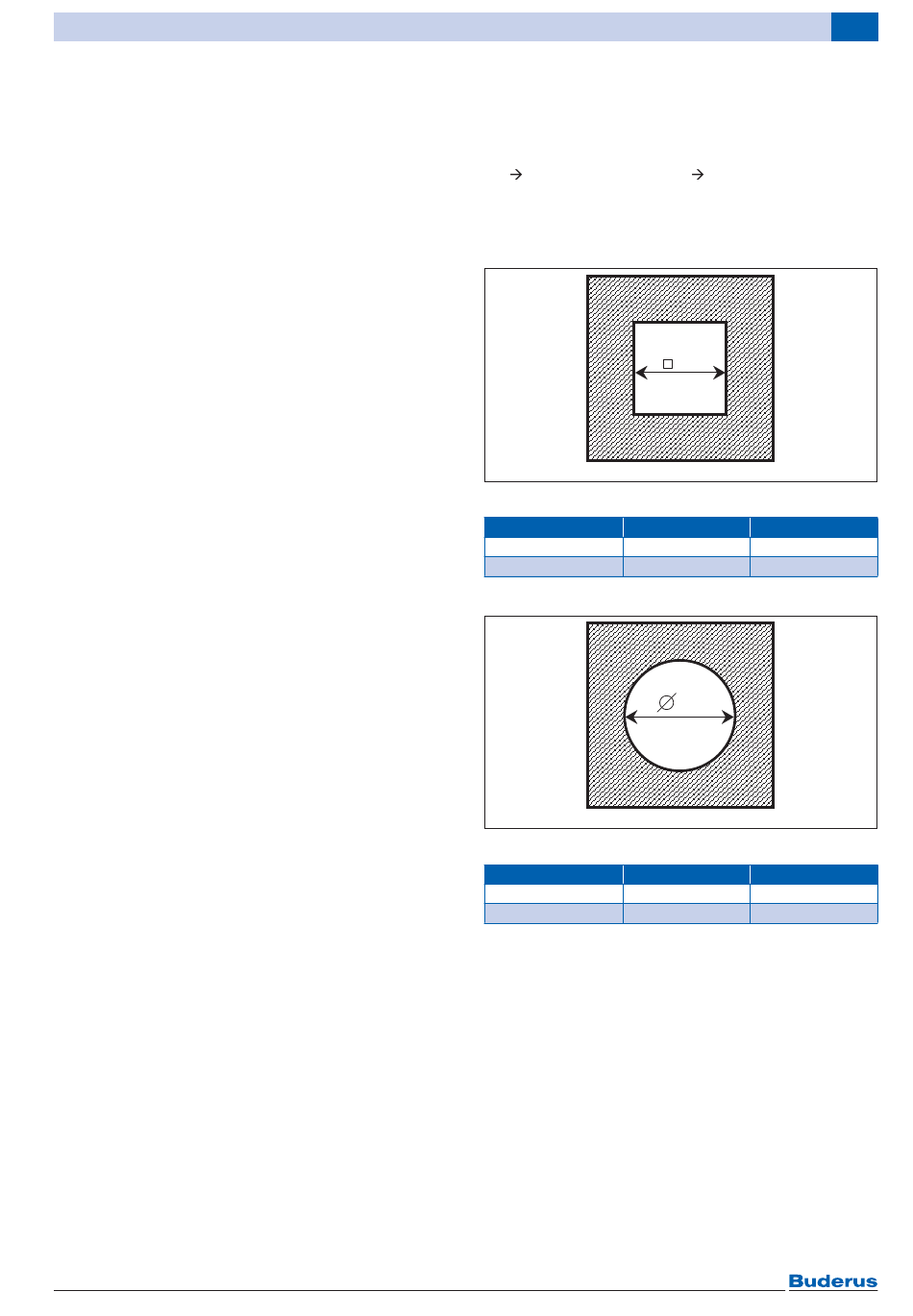

Bild 82 Rechteckiger Querschnitt
Abgasführung
Ø 80 mm
Ø 80/125 mm
Tab. 44 Zulässige Schachtmaße
Bild 83 Runder Querschnitt
Abgasführung
Ø 80 mm
Ø 80/125 mm
Tab. 45 Zulässige Schachtmaße
Abgassysteme
( Tabelle 45)
min
a
3 557-2.1 R
a a
min max
120 mm 400 mm
160 mm 450 mm
D
3 557-3.1 R
D D
min max
120 mm 400 mm
160 mm 450 mm
10
min
77
