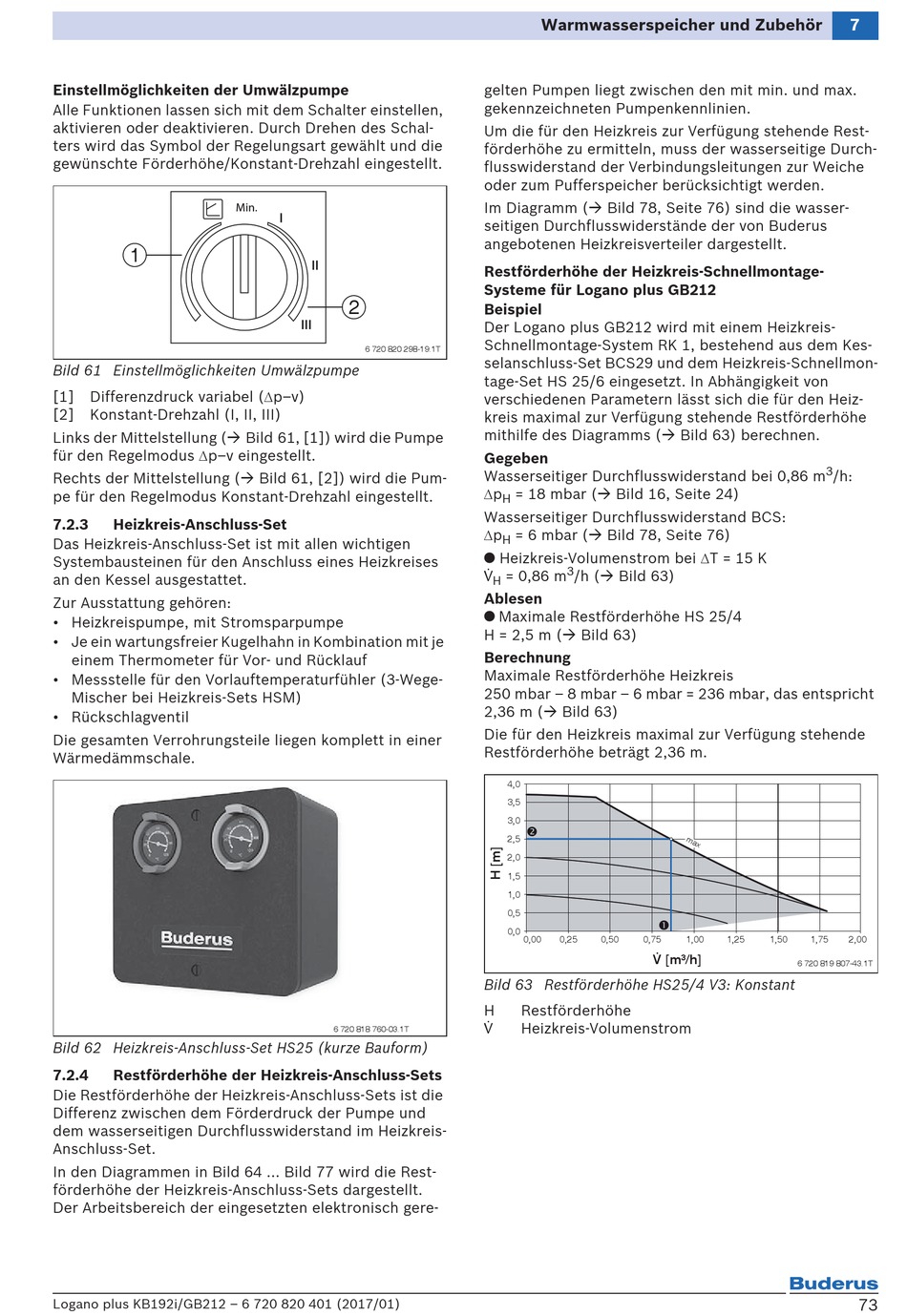

Einstellmöglichkeiten der Umwälzpumpe
Alle Funktionen lassen sich mit dem Schalter einstellen,
aktivieren oder deaktivieren. Durch Drehen des Schal-
ters wird das Symbol der Regelungsart gewählt und die
gewünschte Förderhöhe/Konstant-Drehzahl eingestellt.
1
Bild 61 Einstellmöglichkeiten Umwälzpumpe
[1] Differenzdruck variabel ( p–v)
[2] Konstant-Drehzahl (I, II, III)
Links der Mittelstellung (
für den Regelmodus p–v eingestellt.
Rechts der Mittelstellung (
pe für den Regelmodus Konstant-Drehzahl eingestellt.
7.2.3

Heizkreis-Anschluss-Set

Das Heizkreis-Anschluss-Set ist mit allen wichtigen
Systembausteinen für den Anschluss eines Heizkreises
an den Kessel ausgestattet.
Zur Ausstattung gehören:
• Heizkreispumpe, mit Stromsparpumpe
• Je ein wartungsfreier Kugelhahn in Kombination mit je
einem Thermometer für Vor- und Rücklauf
• Messstelle für den Vorlauftemperaturfühler (3-Wege-
Mischer bei Heizkreis-Sets HSM)
• Rückschlagventil
Die gesamten Verrohrungsteile liegen komplett in einer
Wärmedämmschale.
Bild 62 Heizkreis-Anschluss-Set HS25 (kurze Bauform)
7.2.4 Restförderhöhe der Heizkreis-Anschluss-Sets
Die Restförderhöhe der Heizkreis-Anschluss-Sets ist die
Differenz zwischen dem Förderdruck der Pumpe und
dem wasserseitigen Durchflusswiderstand im Heizkreis-
Anschluss-Set.
In den Diagrammen in Bild 64 ... Bild 77 wird die Rest-
förderhöhe der Heizkreis-Anschluss-Sets dargestellt.
Der Arbeitsbereich der eingesetzten elektronisch gere-
Logano plus KB192i/GB212 – 6 720 820 401 (2017/01)
Min.
I
II
2
III
6 720 820 298-19.1T
Bild 61, [1]) wird die Pumpe
Bild 61, [2]) wird die Pum-
6 720 818 760-03.1T
Warmwasserspeicher und Zubehör
gelten Pumpen liegt zwischen den mit min. und max.
gekennzeichneten Pumpenkennlinien.
Um die für den Heizkreis zur Verfügung stehende Rest-
förderhöhe zu ermitteln, muss der wasserseitige Durch-
flusswiderstand der Verbindungsleitungen zur Weiche
oder zum Pufferspeicher berücksichtigt werden.
Im Diagramm ( Bild 78, Seite 76) sind die wasser-
seitigen Durchflusswiderstände der von Buderus
angebotenen Heizkreisverteiler dargestellt.
Restförderhöhe der Heizkreis-Schnellmontage-
Systeme für Logano plus GB212
Beispiel
Der Logano plus GB212 wird mit einem Heizkreis-
Schnellmontage-System RK 1, bestehend aus dem Kes-
selanschluss-Set BCS29 und dem Heizkreis-Schnellmon-
tage-Set HS 25/6 eingesetzt. In Abhängigkeit von
verschiedenen Parametern lässt sich die für den Heiz-
kreis maximal zur Verfügung stehende Restförderhöhe
mithilfe des Diagramms (
Gegeben
Wasserseitiger Durchflusswiderstand bei 0,86 m
p = 18 mbar ( Bild 16, Seite 24)
H
Wasserseitiger Durchflusswiderstand BCS:
p = 6 mbar ( Bild 78, Seite 76)
H
a Heizkreis-Volumenstrom bei T = 15 K
3
V
= 0,86 m /h ( Bild 63)
H
Ablesen
b Maximale Restförderhöhe HS 25/4
H = 2,5 m ( Bild 63)
Berechnung
Maximale Restförderhöhe Heizkreis
250 mbar – 8 mbar – 6 mbar = 236 mbar, das entspricht
2,36 m ( Bild 63)
Die für den Heizkreis maximal zur Verfügung stehende
Restförderhöhe beträgt 2,36 m.
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
0,00 0,25 0,50 0,75
V [m³/h]
Bild 63 Restförderhöhe HS25/4 V3: Konstant
H Restförderhöhe
V
Heizkreis-Volumenstrom
7
Bild 63) berechnen.
3
/h:
1,00 1,25 1,50 1,75 2,00
6 720 819 807-43.1T
