Abgasrohrlängen

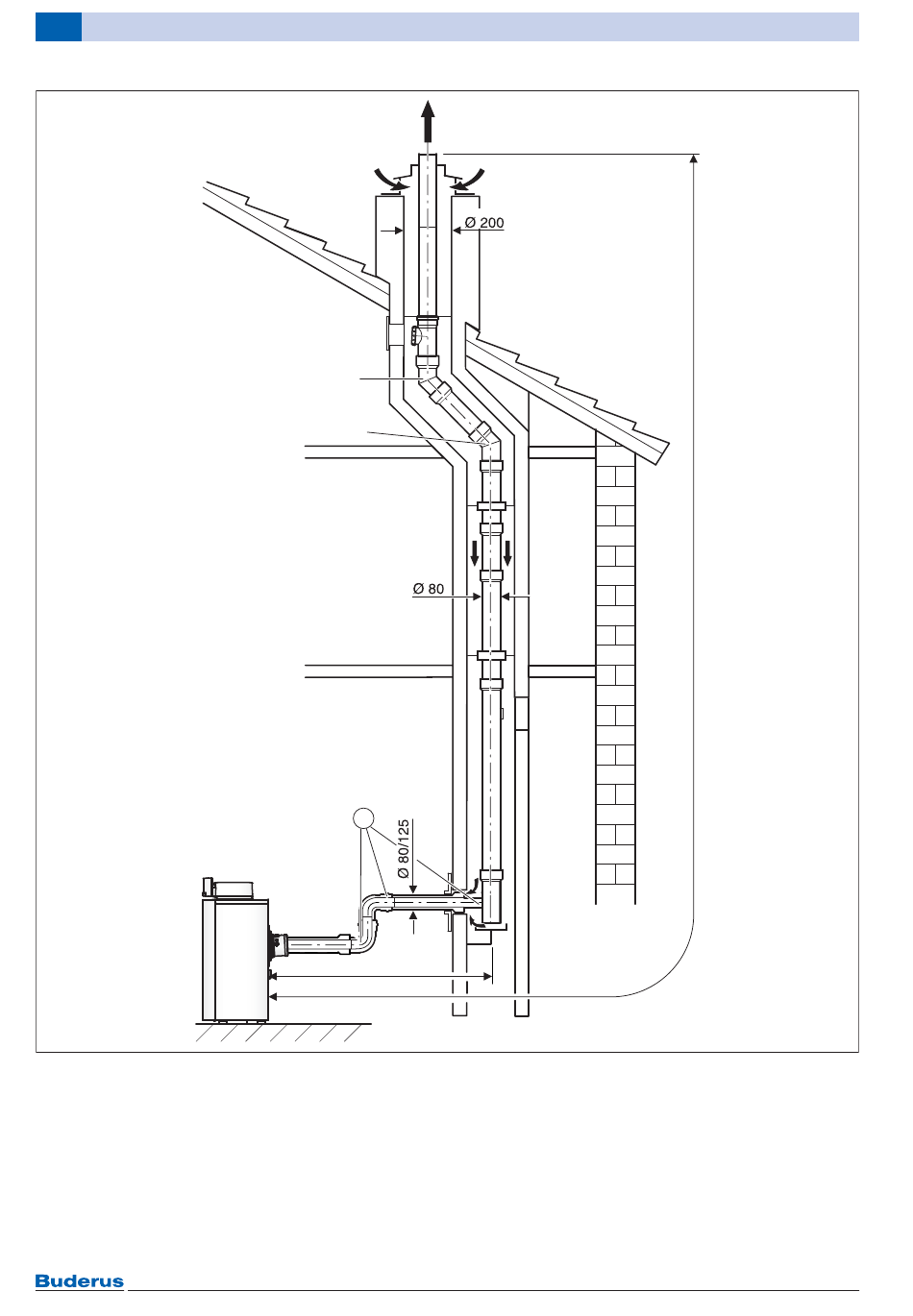

Bild 84 Beispiel zur Berechnung der Abgasrohrlängen GB145-15 mit GA-K (C93x)
1)
1,5 Meter Rohr (L1), zwei 87°-Bögen und Stütz-
bogen im Schacht sind bei den maximalen Längen
berücksichtigt worden.
A
Abgas
L
Gesamtbaulänge der Abgasleitung
L
waagerechte Länge der Abgasleitung
1
80
A
L
= 1 m
45°
L
= 1 m
45°
1
L
= 2 m
87°
L
= 2 m
87°
L
= 1,5 m
1
L = 8 m
6 720 802 667-07.1T
