10.10.1 Bauart C (raumluftunabhängig)
Bei Abgassystemen der Bauart C wird die Verbrennungs-
luft des Öl-Brennwertkessels von außerhalb des Hauses
zugeführt. Das Abgas wird nach außen abgeführt.
10.10.2 Bauart B (raumluftabhängig)
Wenn ein raumluftunabhängiger Betrieb nicht ge-
wünscht wird oder bauseitig nicht möglich ist, kann der
Heizkessel raumluftabhängig angeschlossen werden.
Wenn der Heizkessel raumluftabhängig betrieben wird,
muss der Aufstellraum mit den erforderlichen Verbren-
nungsluftöffnungen versehen sein.
Bauart Bxx
Bei Abgassystemen der Bauart B wird die Verbrennungs-
luft dem Aufstellraum entzogen. Die Abgase gelangen
über das Abgassystem nach außen. In diesem Fall die
gesonderten Vorschriften für den Aufstellraum und den
raumluftabhängigen Betrieb einhalten. Zur Verbrennung
muss genügend Verbrennungsluft zuströmen.
Vorbereitung für raumluftabhängige Betriebsweise
(Bauart B , B )
23 23P
Bei raumluftabhängigem Betrieb darf der Ringspalt zur
Verbrennungsluftzufuhr ( Bild 78, [2]) nicht abgedeckt
werden.
1
2
3

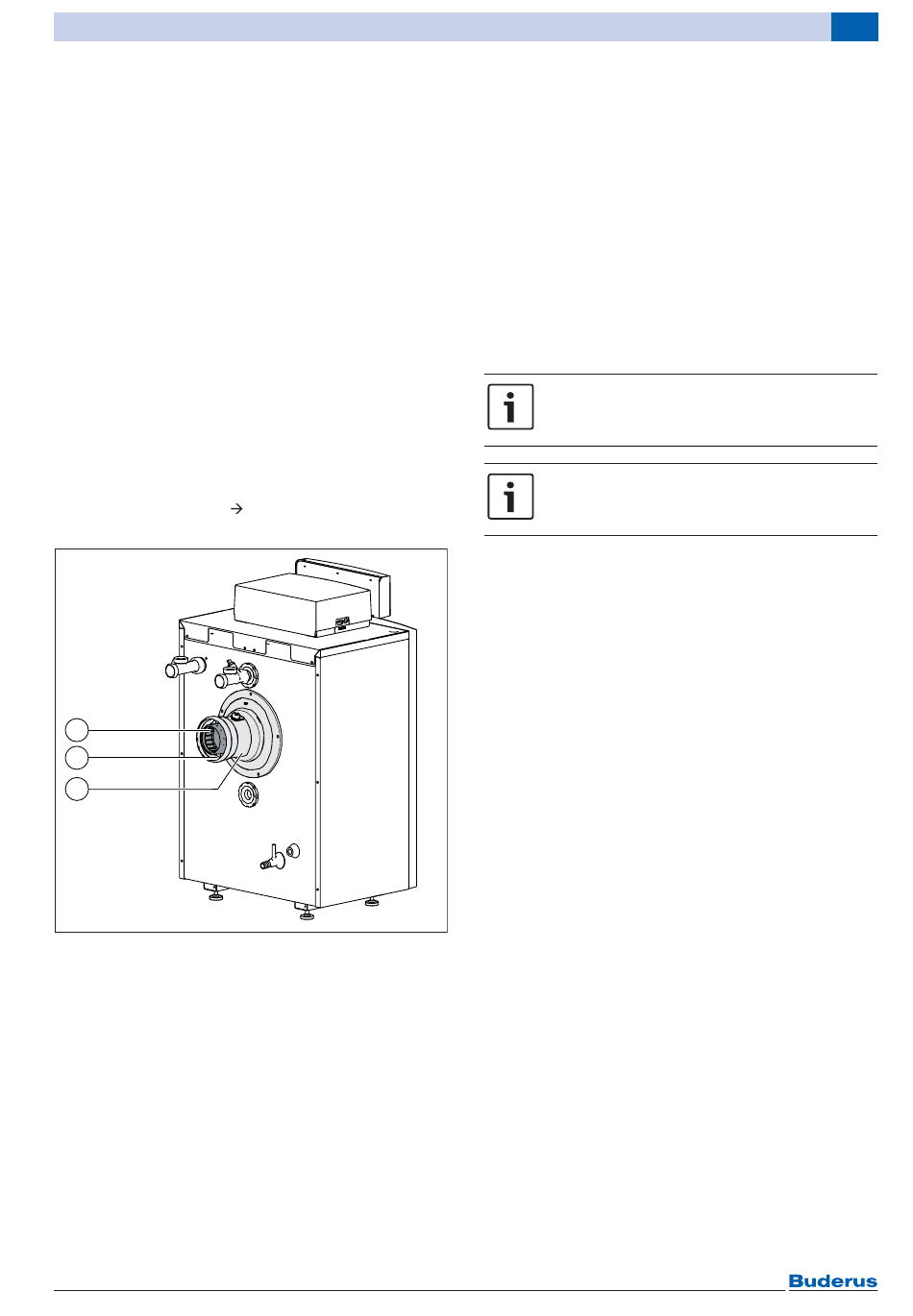

Bild 78 Abgasanschluss montieren
[1] Abgasanschluss
[2] Ringspalt zur Verbrennungsluftzufuhr
[3] Kesselanschlussstück mit Messöffnungen
Logano plus GB145 – 6 720 807 749 (2014/12)
10.11 Hinweise zur Montage
▶ Installationsanleitungen des Abgaszubehörs
beachten.
▶ Horizontal verlegte Abgasleitung mit 3 ° Steigung
(= 5 cm pro Meter) in Abgasströmungsrichtung ver-
legen.
▶ Bei Abgasführungsart C53/C53x: Gegebenenfalls
Verbrennungsluftleitung isolieren, um Kondensat-
bildung auf der Außenseite zu verhindern.
▶ Prüf- und Reinigungsöffnungen so einbauen, dass sie
möglichst leicht zugänglich sind.
▶ Bei waagerechten Längen der Abgasleitung > 1 m:
Bauseits Halterungen vorsehen, um einen last- und
spannungsfreien Anschluss an den Kessel zu
gewährleisten.
6 720 802 667-03.1T
Abgassysteme
Bei außen liegender Installation darf die
Höhe über der letzten Halterung nicht mehr
als 1,5 m betragen.
Nur Original-Abgasrohr-Dichtungen vom
Hersteller verwenden.
