3 Montage
3.2 Elektrische Anschlüsse eines Heizkreis-Set HS/HSM herstellen
3.2.1 Bestimmungsgemäße Verwendung
Die Funktionsmodule xM10 dürfen Sie nur in Verbin-
dung mit dem Energie-Management-System (EMS) von
Buderus und dessen Komponenten verwenden.
Die gesamte Länge der Busleitung darf maximal 100 m
betragen.

3.2.2 Beschreibung Funktionsmodul WM10/MM10

ANWENDERHINWEIS
Stellen Sie sicher, dass beim MM10 der
Drehkodierschalter (Abb. 4, Pos. 5) (hin-
ter dem Geräteschild) auf Position 2 ein-
gestellt ist (entspricht dem Heizkreis 2).
Änderungen aufgrund technischer Verbesserungen vorbehalten!
8 Montageanleitung Heizkreis-Anschluss-Set HS/HSM mit EMS • Ausgabe 03/2004
4
5
3
2
1

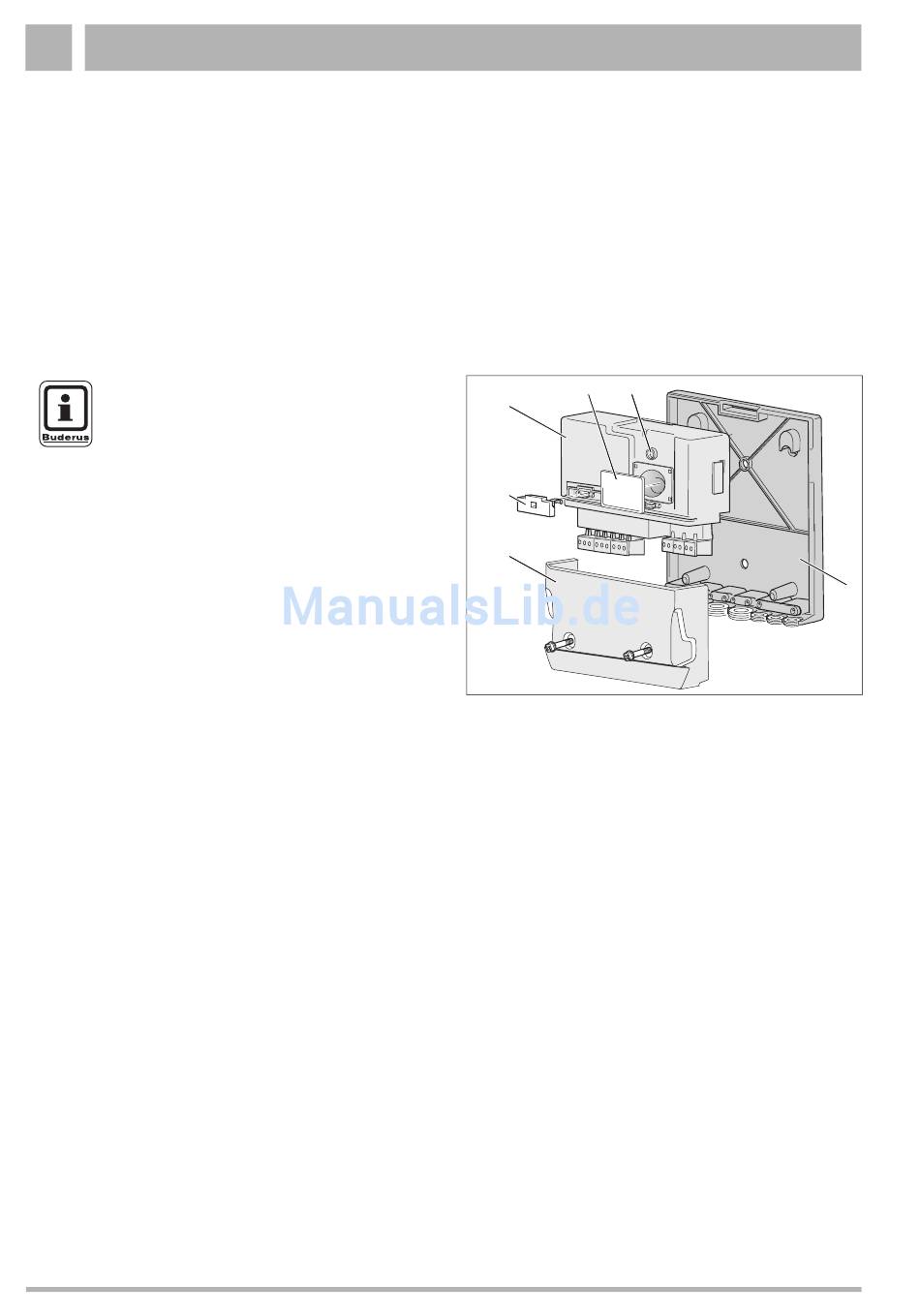

Abb. 4 Funktionsmodul MM10 bzw. WM10
Pos. 1: Klemmenabdeckung
Pos. 2: Sicherungshalter für die Gerätesicherung
Pos. 3: Funktionsmodul
Pos. 4: Geräteschild und Zugang zur Ersatzsicherung und
zum Drehkodierschalter (nur bei MM10)
Pos. 5: Betriebs-/Störungs-LED
Pos. 6: Wandhalter
