3.4 Aufstellmaße Logano plus GB145
Stellen Sie die Öl-Brennwertkessel Logano plus GB145
möglichst mit den empfohlenen Wandabständen auf.
Dadurch wird eine gute Zugänglichkeit bei Montage-,
Wartungs- und Service-Arbeiten sichergestellt.
Bei Reduzierung auf die Mindestabstände (Werte in
Klammern) wird die Zugänglichkeit zum Heizkessel
erschwert.
3.4.1

Logano plus GB145

A
D
C

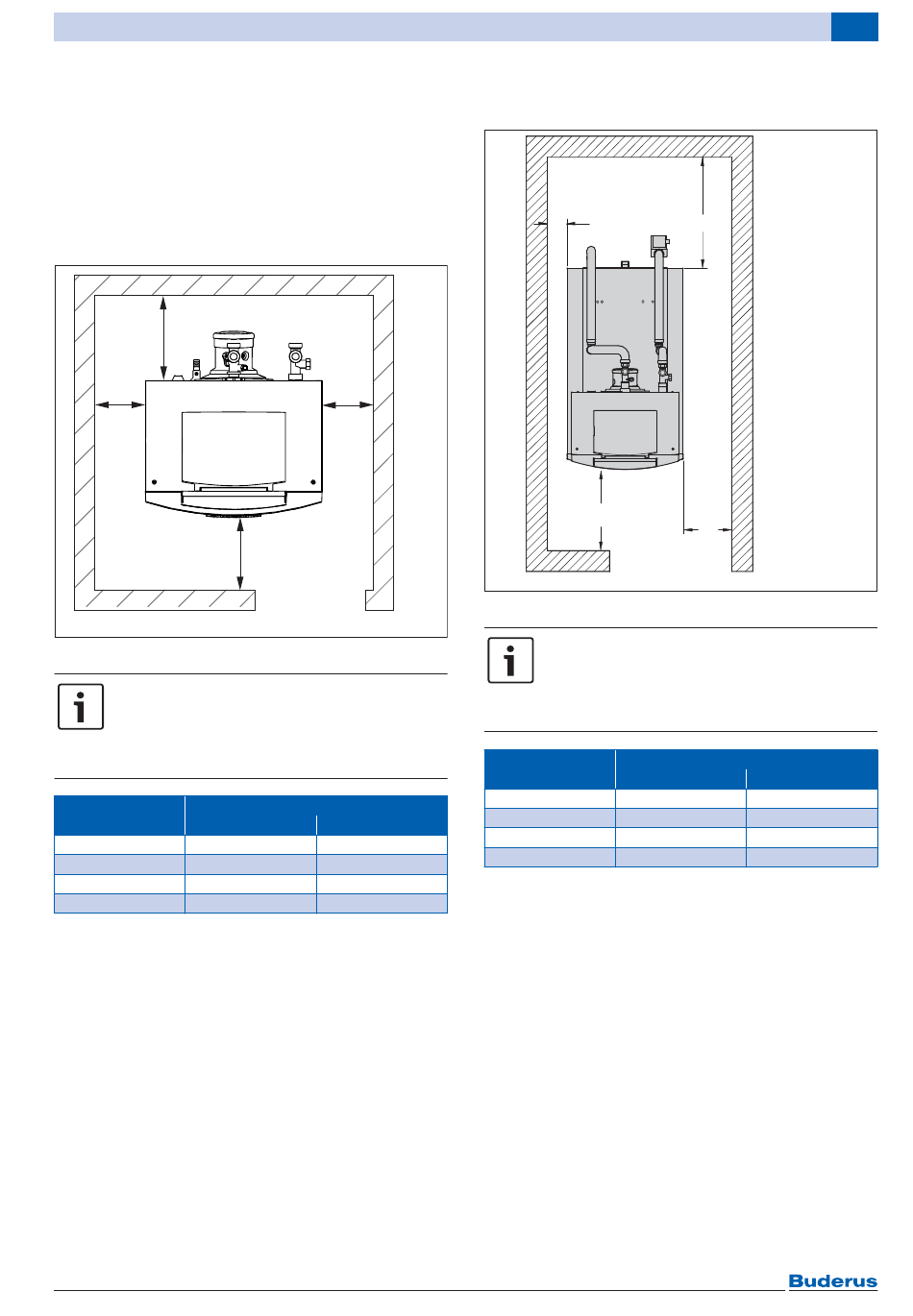

Bild 11 Wandabstände im Aufstellraum
Zusätzlich erforderliche Wandabstände
weiterer Komponenten sind zu berück-
sichtigen (z. B. Warmwasserspeicher, Rohr-
verbindungen oder andere abgasseitige
Bauteile).
Maß
empfohlen
A
B
C
D
Tab. 14 Empfohlene und minimale Wandabstände (Maße
in mm)
Logano plus GB145 – 6 720 807 749 (2014/12)
B
6 720 641 351-02.1T
Wandabstand
minimal
900 700
700 400
1000 700
400 300
3.4.2

Logano plus GB145 mit Logalux L/2R

A
D
Bild 12 Wandabstände im Aufstellraum
Zusätzlich erforderliche Wandabstände
weiterer Komponenten sind zu berück-
sichtigen (z. B. Warmwasserspeicher, Rohr-
verbindungen oder andere abgasseitige
Bauteile).
Maß
empfohlen
A
B
C
D
Tab. 15 Empfohlene und minimale Wandabstände (Maße
in mm)
1) Bei Einbau eines Schalldämpfers zusätzlichen Platzbedarf
berücksichtigen
Planungshinweise
B
C
6 720 803 820-02.1T
Wandabstand
minimal
400 100
1)
700 400
700 400
1000 700
