Heizkessel-Kennwerte Logano plus GB145

2.5.1

Wasserseitiger Durchflusswiderstand

Der wasserseitige Durchflusswiderstand ist der
Differenzdruck zwischen dem Vorlauf- und dem
Rücklaufanschluss des Heizkessels und ist abhängig
∆p [mbar]
H
1000
100
10
1
0,1

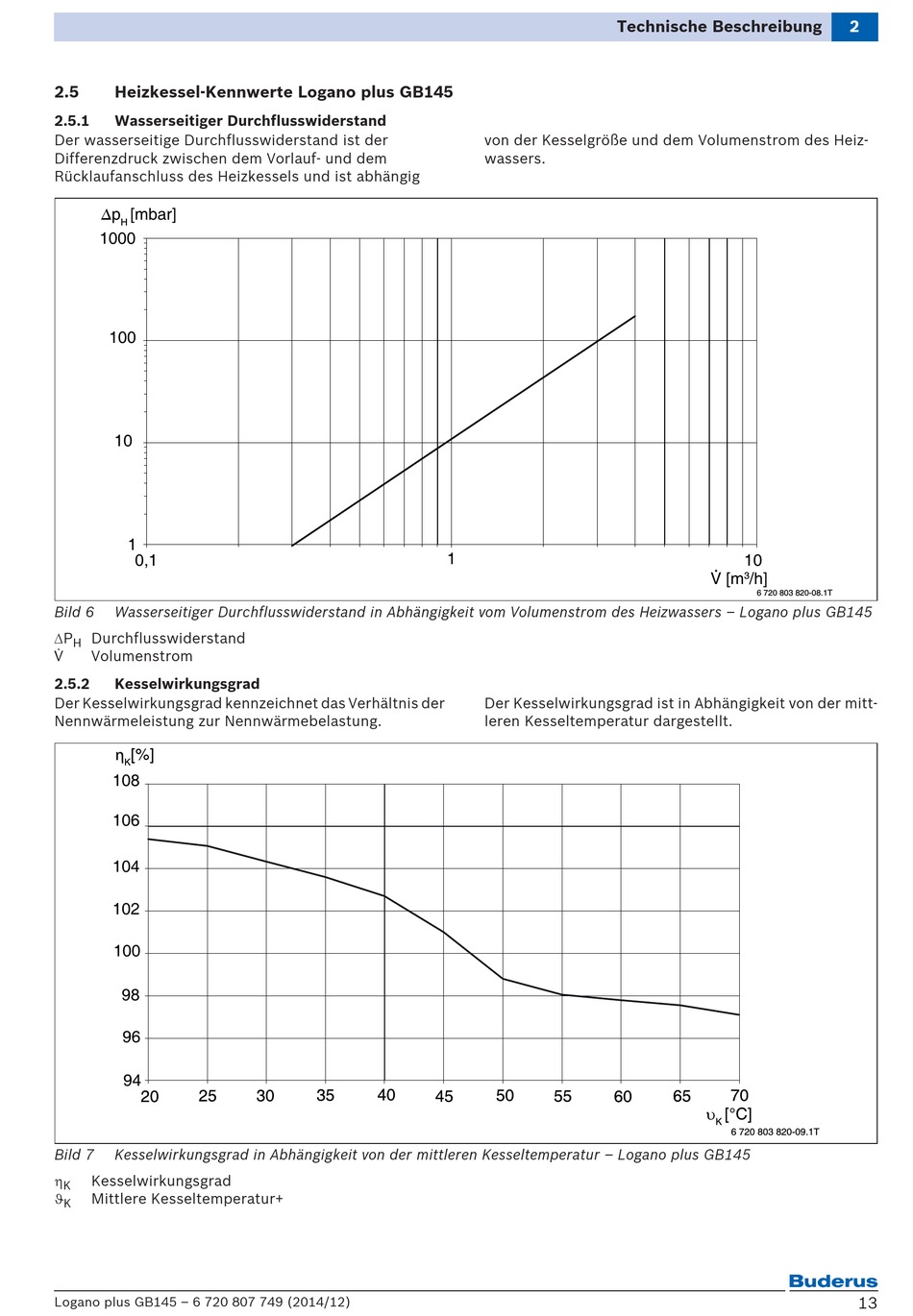

Bild 6 Wasserseitiger Durchflusswiderstand in Abhängigkeit vom Volumenstrom des Heizwassers – Logano plus GB145
P Durchflusswiderstand
H
V Volumenstrom
2.5.2

Kesselwirkungsgrad

Der Kesselwirkungsgrad kennzeichnet das Verhältnis der
Nennwärmeleistung zur Nennwärmebelastung.
108
106
104
102
100
98
96
94
Bild 7 Kesselwirkungsgrad in Abhängigkeit von der mittleren Kesseltemperatur – Logano plus GB145
Kesselwirkungsgrad
K
Mittlere Kesseltemperatur+
K
Logano plus GB145 – 6 720 807 749 (2014/12)
Technische Beschreibung
von der Kesselgröße und dem Volumenstrom des Heiz-
wassers.
1
Der Kesselwirkungsgrad ist in Abhängigkeit von der mitt-
leren Kesseltemperatur dargestellt.
2
10
V [m 3 /h]
6 720 803 820-08.1T
6 720 803 820-09.1T
