Sicherheitshinweise ......3 Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heizungstechnik in bewährter Buderus Qua-...
B Empfehlung für den Kunden: Wartungs- und Inspektionsvertrag mit jährlicher Inspektion und bedarfsabhängiger Wartung mit einem zuge- lassenen Fachbetrieb abschließen. B Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Hei- zungsanlage verantwortlich (Bundes-Immissionsschutzgesetz). B Nur Originalersatzteile verwenden! Logano plus GB145 – 6 720 641 352 (2012/06)
Bestimmungsgemäße Verwendung Wenn Sie Ihre Heizungsanlage auf eine andere Brenn- Der Logano plus GB145 ist für die Nutzung als Öl-Brennwertkessel zur stoffart umstellen möchten, empfehlen wir Ihnen, sich Wohnraumbeheizung und zur Warmwasserbereitung konzipiert. von Ihrem Fachmann beraten zu lassen.

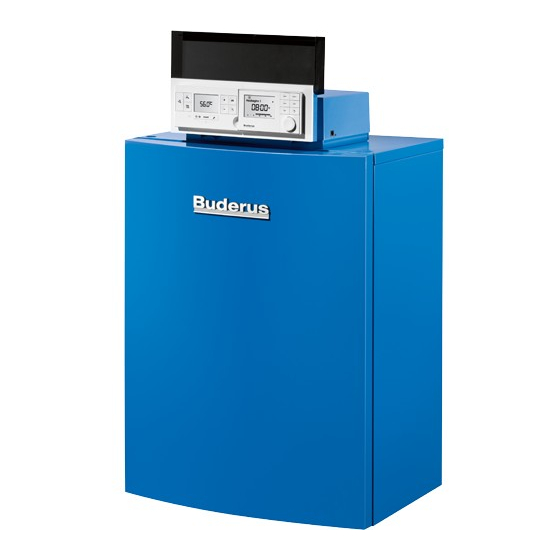

Angaben zum Gerät Produktbeschreibung Der Logano plus GB145 ist ein Öl-Brennwertkessel mit Aluminium- Guss-Wärmetauscher. Hauptbestandteile 6 720 641 351-01.1T Bild 1 Logano plus GB145- Hauptbestandteile Kesselvorderwand Öl-Verdampfungsbrenner Kesselblock mit Wärmeschutz Kesselseitenwände Regelgerät Logamatic (MC100 mit Basiscontroller BC100) Haube oben Typschild...
Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage Bild 3 Manometer für geschlossene Anlagen stehen über eine Bedieneinheit (wie z. B. das separat erhältliche Loga- Roter Zeiger matic RC300) zur Verfügung. Manometerzeiger Grüne Markierung Logano plus GB145 – 6 720 641 352 (2012/06)
[13] kein Heizbetrieb nicht aktiviert werden. [14] Heizbetrieb 3.4.2 Bedieneinheit einstellen Bei Anschluss einer Bedieneinheit (z. B. Logamatic RC300) ändern sich manche der hier beschriebenen Funktionen. Bedieneinheit und Basis- controller kommunizieren Einstellparameter. Logano plus GB145 – 6 720 641 352 (2012/06)
Temperatur geheizt. Danach geht 1) Der Maximalwert der Vorlauftemperatur ist kesselabhängig. Ggf. wird der einge- der Heizkessel in den Heizbetrieb. stellte Wert durch die Kesselsteuerung korrigiert. Logano plus GB145 – 6 720 641 352 (2012/06)
Betrieb, bis die maximale Vorlauftemperatur erreicht wird. Im Sommerbetrieb besteht nur Gerätefrostschutz. B Bei Frostgefahr Frostschutz beachten Handbetrieb ist nicht möglich, wenn der Heizbetrieb Kapitel 3.4.9 ). ausgeschaltet ist ( Kapitel 3.4.4 ). Logano plus GB145 – 6 720 641 352 (2012/06)
Anschluss RJ45 Reset-Taste IP-Modul Inbetriebnahme Beachten Sie bei der Inbetriebnahme die Unterlagen Ih- res Routers. Der Router muss wie folgt eingestellt sein: • DHCP aktiv • Ports 5222 und 5223 nicht gesperrt Logano plus GB145 – 6 720 641 352 (2012/06)
Um den Heizkessel zu säubern, kann die Verkleidung mit einem nassen Tuch (Wasser/Seife) gereinigt werden. In jedem Fall keine scheuernden oder aggressiven Reinigungsmittel, die die Lackierung oder Kunststoff- teile beschädigen, verwenden. Logano plus GB145 – 6 720 641 352 (2012/06)
Bild 19 Beispiel Anzeige eines Betriebscodes Betriebs- oder Störungs-Code in der alphanumerischen Anzeige Servicefunktion in der Textzeile Zusatz-Code in der Textzeile Eine Übersicht der Betriebsanzeigen finden Sie ab Seite 13. Logano plus GB145 – 6 720 641 352 (2012/06)
Diese Angaben erhalten Sie vom Typschild oder vom Zusatztypschild in der Blende. Logano plus (z. B. GB145-15):..........Seriennummer: ................ Fertigungsdatum (FD ...): ............Datum der Inbetriebnahme: ..........Ersteller der Anlage: ............... Logano plus GB145 – 6 720 641 352 (2012/06)
B Taste „ok“ drücken, um die Einstellung zu speichern. B Taste „Plus“ oder Taste „Minus“ drücken, um den gewünschten Warm- Frostschutz einstellen wasserbetrieb einzustellen: B Maximale Vorlauftemperatur auf 30 °C einstellen. = Warmwasserbetrieb – + Eco = eco-Betrieb – Logano plus GB145 – 6 720 641 352 (2012/06)
