6 Regelung
6.3

Bodenstehende EMS-Kessel mit SAFe

Das Regelsystem EMS plus regelt den
Logano plus GB145. Das Regelsystem EMS plus besteht
aus Logamatic MC100, Basiscontroller BC10, Bedien-
einheit RC300/RC200 sowie den Feuerungsautomaten
SAFe.
Der Feuerungsautomat SAFe ist das regelungs-
technische Kernstück der Kessel- und Verbrennungs-
regelung. Er regelt und überwacht den
Verbrennungsprozess der angeschlossenen Komponen-
ten. Über das Brenneridentifikationsmodul BCI, das am
Kessel angebracht ist, bekommt der SAFe die kessel-
spezifischen und verbrennungstechnischen Informa-
tionen. Zudem regelt der Logamatic MC100 die
Warmwasserbereitung nach externer Aktivierung und
Sollwertvorgaben. Der EMS-Kessel wird über den Basis-
controller Logamatic BC100 oder die Bedieneinheit
RC300/RC200 bedient.
Der SAFe ist mit einer Memory-Funktion ausgestattet,
welche die durchschnittliche Modulation eines Brenn-
vorgangs speichert. Beim nächsten Start wird der
Brenner nach der Startphase auf den Durchschnittswert
der vorhergehenden Modulation gefahren.
Brenneridentifikationsmodul BCI
Das Brenneridentifikationsmodul BCI dient dazu, dem
Regelgerät nähere Informationen über den Kessel und
dessen serienmäßige Ausstattung zu geben. Über dieses
Modul erhält das Regelgerät verschiedene Informa-
tionen, z. B. über die Leistung des Kessels.
BC100
SM200
SM100

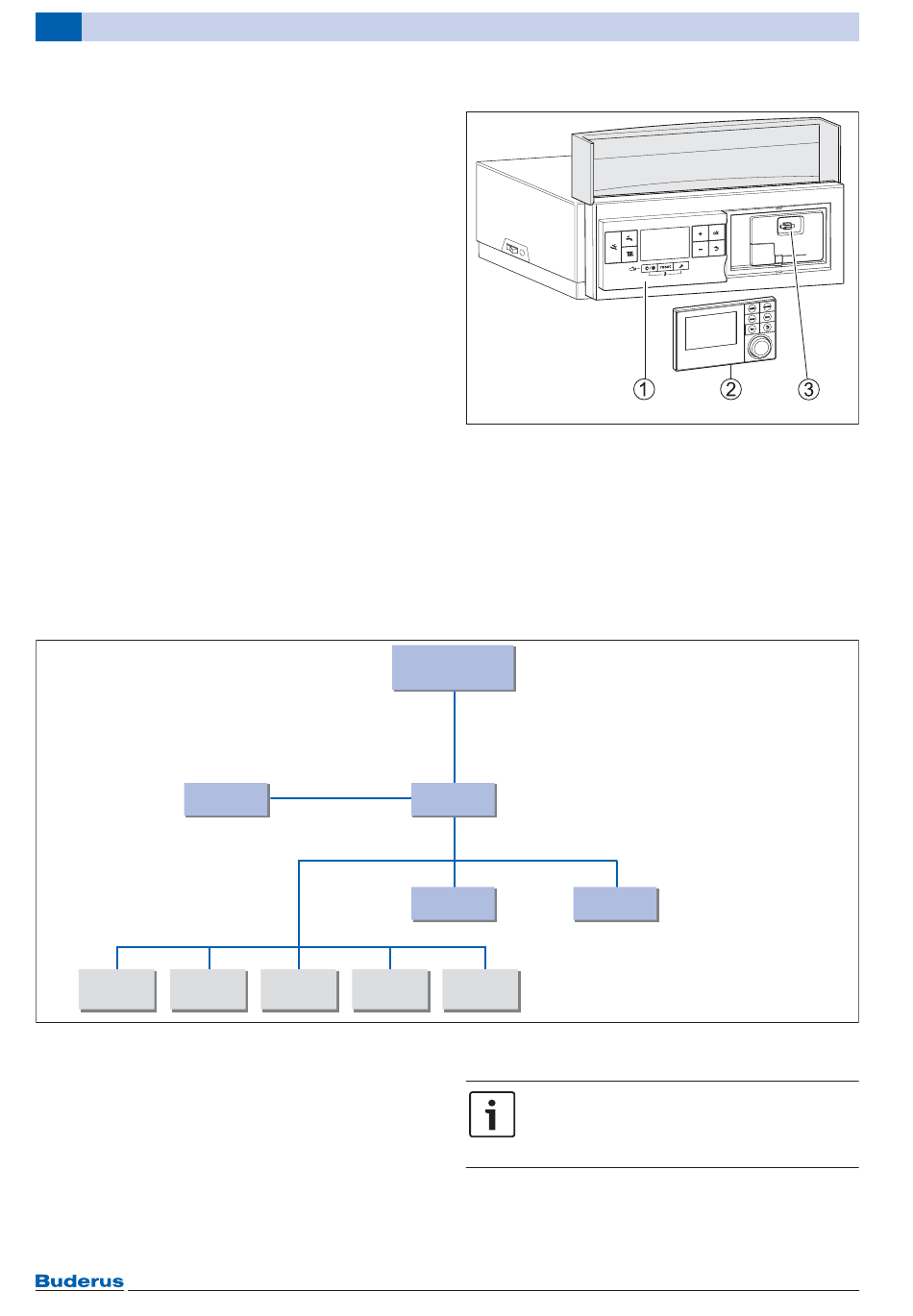

Bild 28 BUS-Aufbau und Prinzipdarstellung mit SAFe für bodenstehende EMS-Kessel
BC100 Basiscontroller
EMS-BUS EMS-BUS-Verbindung
MC100 Mastercontroller
MM100 Mischermodul
MM50 Mischermodul (kleine Einbauvariante)
RC200 Bedieneinheit
RC300 Bedieneinheit
SAFe + BCI Feuerungsautomat
SM50 Solarmodul (kleine Einbauvariante)
SM100 Solarmodul
34
SAFe + BCI
MC100
RC300
EMS-BUS
SM50 MM100
Bild 27 Logamatic MC100
[1] Logamatic BC100
[2] Bedieneinheit RC300
[3] Ersatzsicherung 6,3 A
Das Modul BCI wird ausschließlich für bodenstehende
Gas- oder Ölkessel mit dem Feuerungsautomaten SAFe
eingesetzt.
EMS-BUS
RC200
MM50
SM200 Solarmodul Wandinstallation
Weitere Informationen zu den Bedien-
einheiten und Modulen können der
Planungsunterlage EMS plus entnommen
werden.
