8 Öl-Versorgungseinrichtung
Installation der Sicherheitseinrichtungen
Bei der Installation muss darauf geachtet werden, dass
der saugseitige Unterdruck an der Öl-Brennerpumpe
0,4 bar im ungünstigsten Fall nicht übersteigt.
Zu berücksichtigen:
• Die maximale Saughöhe bei minimalem Ölstand
• Die Saugleitungslänge
• Die Viskosität des Öls im Lagerbehälter bei extremer
Wintertemperatur
• Der zusätzliche Druckverlust weiterer Armaturen
(z. B. Ölfilter, Absperrventile, ...).
1

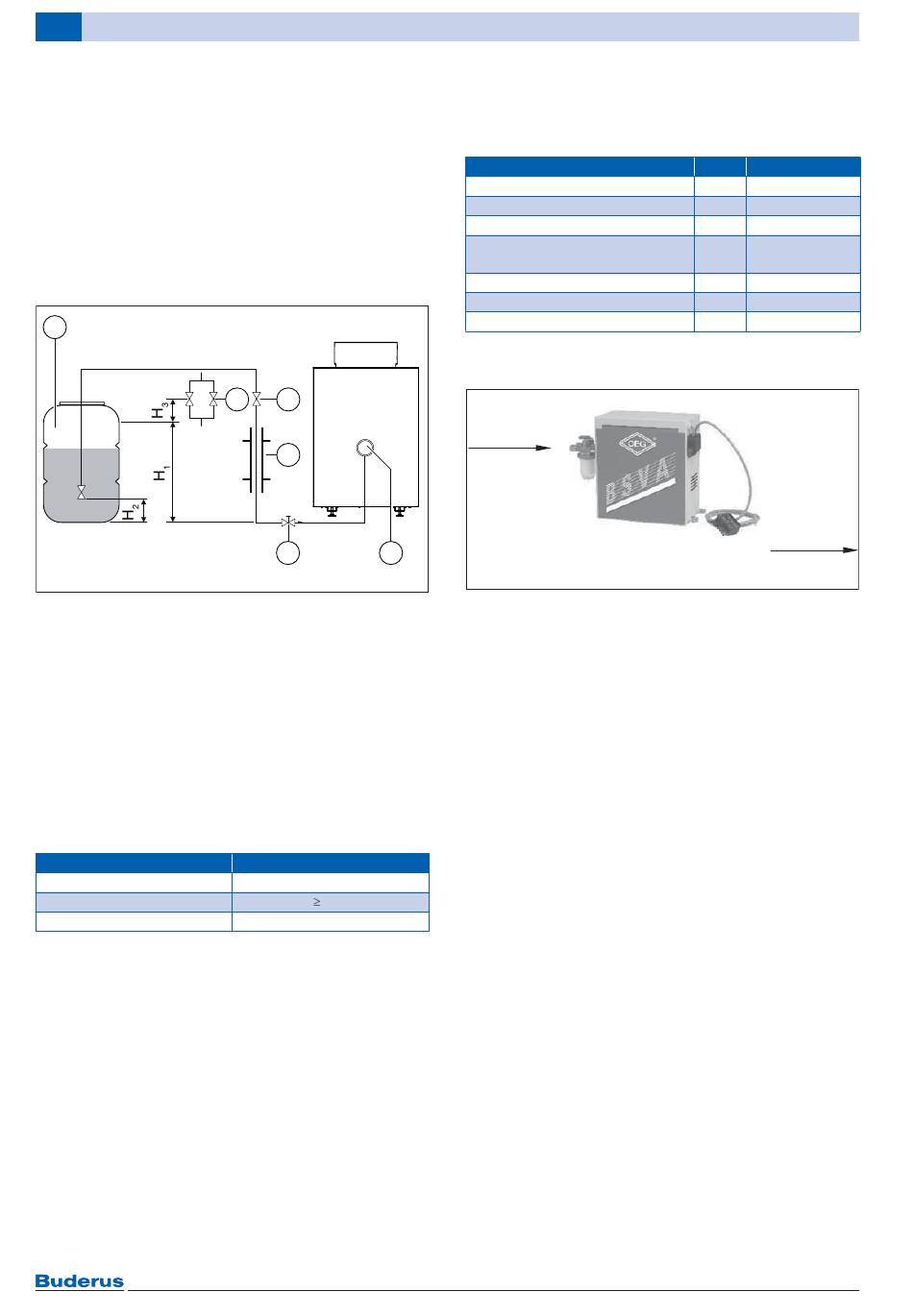

Bild 62 Installationsbeispiel
H Höhe des maximalen Heizölniveaus
1
H Höhe der Ölansaugung im Öltank
2
H Höhe über dem maximalen Heizölniveau (Rücklauf
3
angedeutet)
[1] Heizöltank
[2] Antiheber-Membranventil MAV (druckentlastend)
[3] Antiheber-Magnetventil (druckentlastend,
verzögernd
verschließend)
[4] Schutzrohre (wenn erforderlich)
[5] Brenner
[6] Absperrventil (bauseits zu installieren)
Maß
H
1
H
2
H
3
Tab. 32
58
2 3
4
6 5
6 720 641 351-14.1T
Daten
> 0
2 m
0,1 m
8.6 Brenner-Saug-Vorschalt-Aggregat BSVA-
50-B für Einstrangsysteme
8.6.1

Technische Daten

Brenner-Saug-Vorschalt-Aggregat
Max. Anlagenbrennerleistung
Max. Saughöhe
Max. Sauglänge
Anschluss Klemmringverschrau-
bung
Abmessungen (LxBxHx)
Gewicht
Hersteller
Tab. 33 Technische Daten Brenner-Saug-Vorschalt-
Aggregat BSVA-50-B
8 mm vom Tank
Bild 63 Brenner-Saug-Vorschalt-Aggregat BSVA-50-B
8.6.2

Sicherheit und Wartung

Das geschlossene System des Aggregats verhindert das
Auslaufen von Öl oder eine Überfüllung.
Die automatische Leistungsanpassung sorgt dafür, dass
nur so viel Öl gefördert wie verbrannt wird. Auch das
Vakuum (maximal –0,95 bar) wird automatisch der
Systemumgebung angepasst. Die Rohrbruchsicherung
und das Fehlen anfälliger Steuerelemente machen das
BSVA-50-B zu einem robusten Gerät.
8.6.3

Installationshinweise

• Saugleitung vom Tank anschließen
• Saugleitung des Kessels anschließen
• Elektroanschluss an den Adapter des Antiheber-
Magnetventils anschließen
• Es ist keine Rücklaufleitung zu verlegen
• Es ist kein Rückschlagventil in die Saugleitung
einzubauen, da ein Antiheber-Magnetventil bereits im
Aggregat enthalten ist
• Ein Schutzrohr ist bei Saugbetrieb nicht erforderlich
Logano plus GB145 – 6 720 807 749 (2014/12)
Einheit BSVA-50-B
kW 50
m 9
m 200
mm 8
mm 450x160x325
kg 12,5
OEG
8 mm zum GB145
6 720 803 820-14.1T
