2.9 EMV-gerecht verdrahten

2.9 EMV-gerecht verdrahten
22
Durch eine elektromagnetische Beeinflussung des Feldbusses können uner-
wünschte Störungen auftreten. Diese lassen sich durch geeignete EMV-Maß-
nahmen bereits im Vorfeld minimieren. Hierzu zählen:
der EMV-gerechter Systemaufbau der Anlage,
•
eine EMV-gerechte Leitungsführung,
•
Maßnahmen, zur Verringerung der Potenzialunterschiede,
•
die richtige Installation des Feldbus-Systems
•
(Leitung, Anschluss des Bussteckers usw.),
Auflegen des Schirms.
•
für Hutschiene
ZB4-102-KS1
FM 4/TS 35
(Weidmüller)

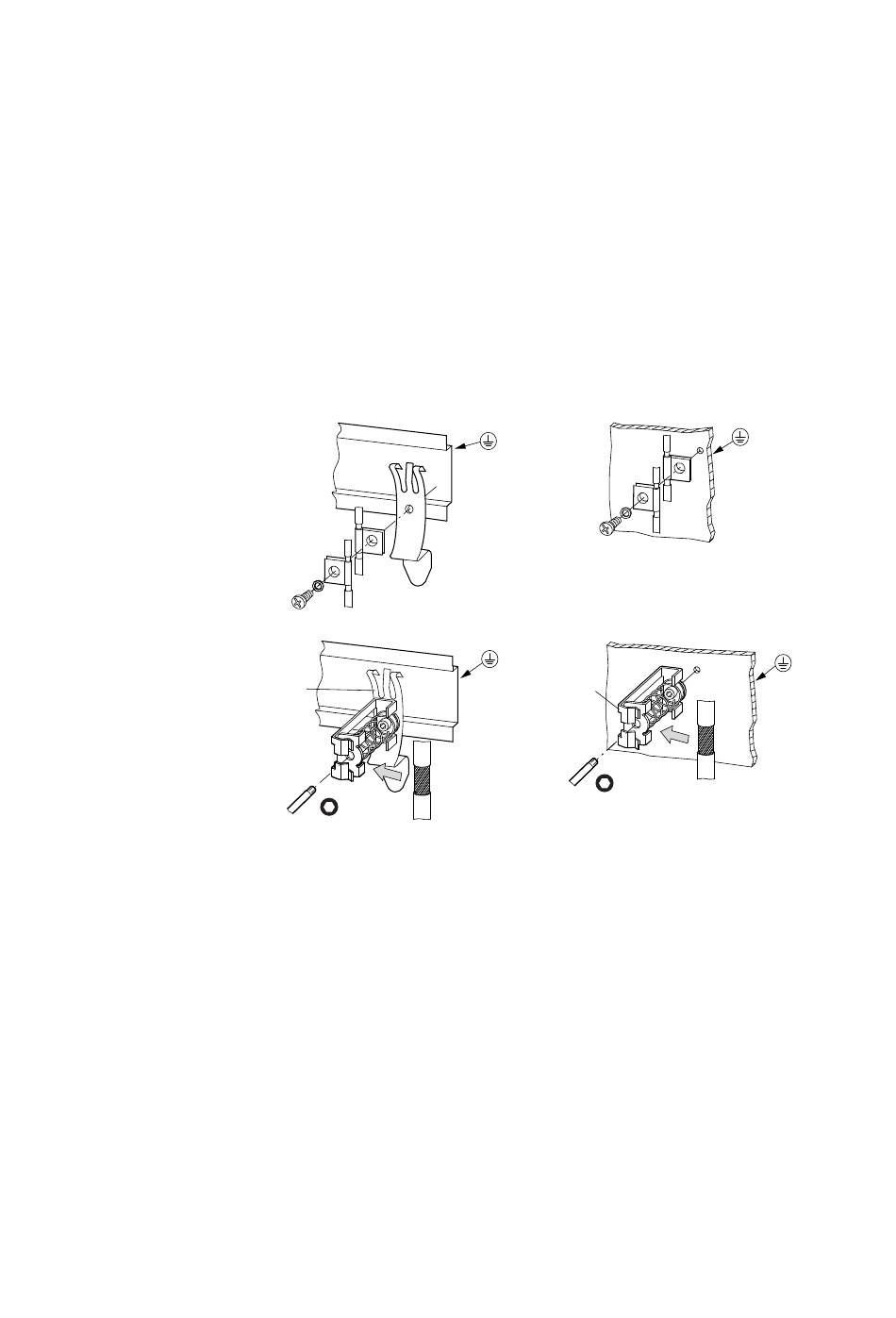

Abbildung 14: Abschirmung des Feldbusses durch Auflegen des Schirms
SmartWire-DT Gateway EU5C-SWD-DP 01/13 MN120001Z-DE www.eaton.eu
für Montageplatte
M4
KLBü 3-8 SC
(Weidmüller)
ZB4-102-KS1
