2 Installation

2.9 EMV-gerecht verdrahten

2.9 EMV-gerecht verdrahten
20
Durch eine elektromagnetische Beeinflussung des Feldbusses können uner-
wünschte Störungen auftreten. Diese lassen sich durch geeignete EMV-Maß-
nahmen bereits im Vorfeld minimieren. Hierzu zählen:
• der EMV-gerechter Systemaufbau der Anlage,
• eine EMV-gerechte Leitungsführung,
• Maßnahmen, zur Verringerung der Potenzialunterschiede,
• die richtige Installation des Feldbus-Systems
(Leitung, Anschluss des Bussteckers usw.),
• Auflegen des Schirms.
für Hutschiene
ZB4-102-KS1
FM 4/TS 35
(Weidmüller)

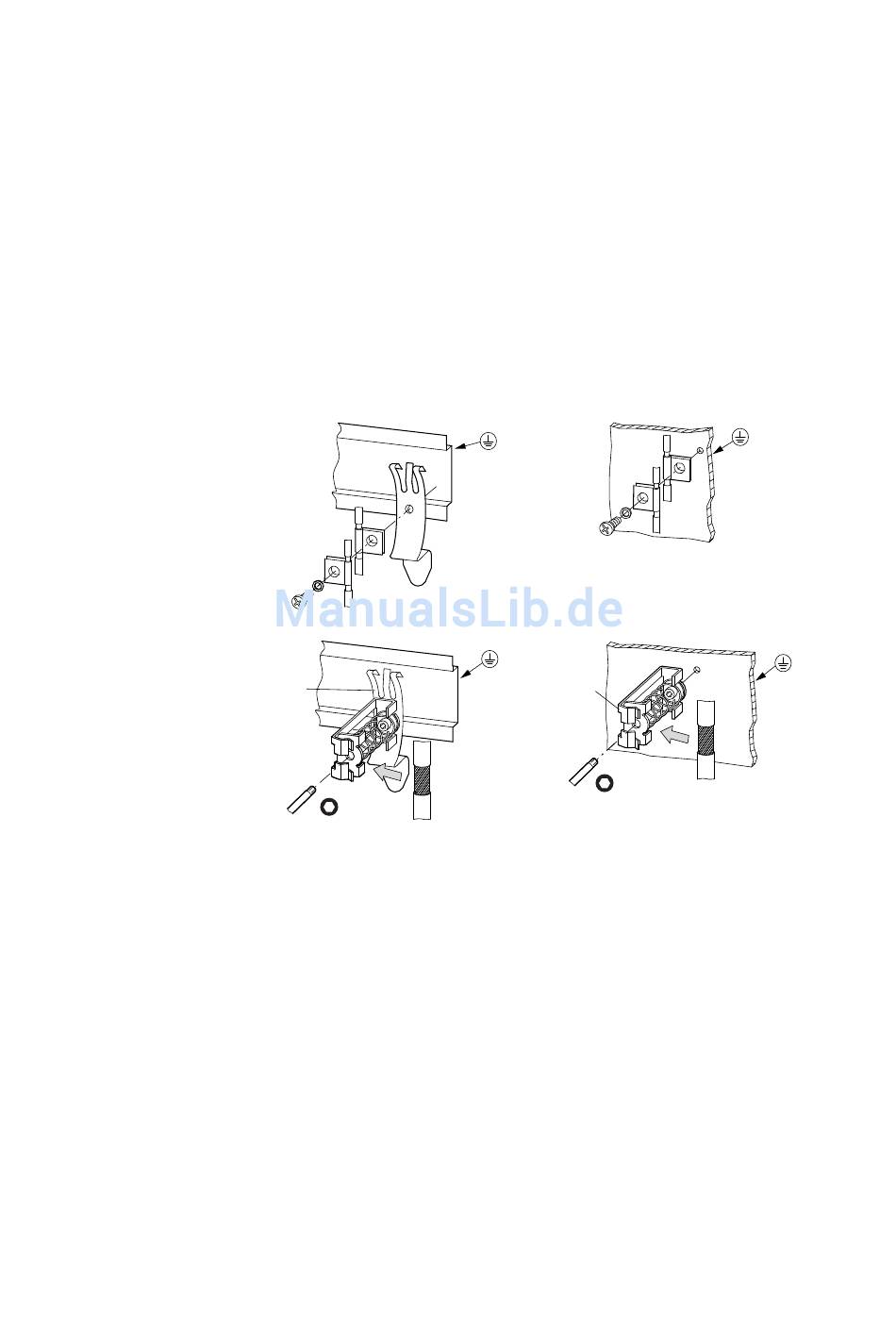

Abbildung 15: Abschirmung des Feldbusses durch Auflegen des Schirms
SmartWire-DT Gateway EU5C-SWD-CAN 01/13 MN120002Z-DE www.eaton.eu
für Montageplatte
M4
KLBü 3-8 SC
(Weidmüller)
ZB4-102-KS1
