2 Installation
2.4 Potenzialverhältnisse zwischen den Komponenten

2.3.2 Gateway EU5C-SWD-DP anschrauben

2.4 Potenzialverhältnisse zwischen den Komponenten
16
Für die Schraubmontage benötigen Sie zwei Gerätefüße, die Sie auf der
Rückseite des Gateways EU5C-SWD-DP einsetzen können. Die Gerätefüße
ZB4-101-GF1 erhalten Sie als Zubehör.

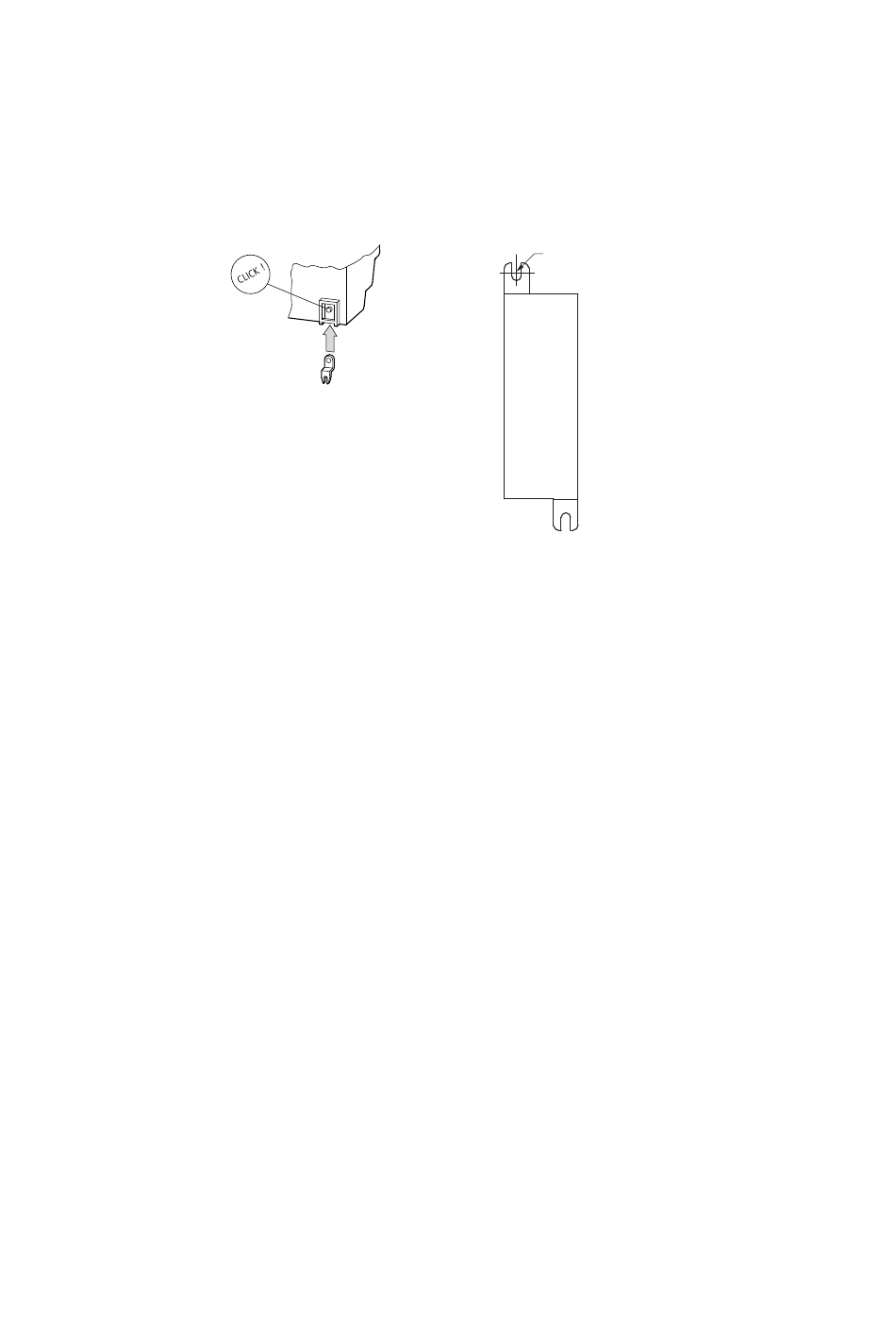

Abbildung 8: Gerätefuß einsetzen
Das gesamte System SmartWire-DT arbeitet mit einer gemeinsamen Versor-
gungsspannung. Sehen Sie für die Masseverdrahtung einen gemeinsamen
Sternpunkt vor. Damit sind die verschiedenen Teilnehmer im Smart-Wire-DT
System nicht galvanisch voneinander getrennt. Der Feldbus und das Smart-
Wire-DT System sind galvanisch voneinander getrennt.
SmartWire-DT Gateway EU5C-SWD-DP 01/13 MN120001Z-DE www.eaton.eu
M4
Abbildung 9: Schraubmontage EU5C-SWD-DP
