Mechanische Installation
WARNUNG
SCHWERE LAST
Asymmetrische Lasten können herunterfallen oder
umkippen. Eine Nichtbeachtung geeigneter Vorsichts-
maßnahmen zum Heben des Geräts erhöht die Gefahr
von Sachschäden und schweren oder sogar tödlichen
Verletzungen!
•
4 4
Bewegen Sie das Gerät mit einem Flaschenzug,
einem Kran, einem Gabelstapler oder einer
anderen Hebevorrichtung mit der
entsprechenden Tragfähigkeit. Zum Gewicht des
Frequenzumrichters siehe Kapitel 3.2 Nennleis-
tungen, Gewicht und Abmessungen.
•
Wenn der Schwerpunkt nicht lokalisiert und die
Last nicht richtig positioniert wird, kann es zu
unerwarteten Verschiebungen beim Heben und
Transportieren kommen. Angaben zu
Abmessungen und dem Schwerpunkt finden Sie
unter Kapitel 10.9 Gehäuseabmessungen.
•
Der Winkel zwischen der Oberkante des
Frequenzumrichters und den Hubseilen
beeinflusst die maximale Tragkraft des Hubseils.
Dieser Winkel muss 65° oder mehr betragen.
Siehe Abbildung 4.3. Bemaßen und befestigen
Sie die Hubseile ordnungsgemäß.
•
Gehen Sie niemals unter hängenden Lasten
hindurch.
•
Tragen Sie Zum Schutz vor Verletzungen
persönliche Schutzausrüstung, wie z. B.
Handschuhe, Schutzbrille und Sicherheits-
schuhe.
20
®
VLT AQUA Drive FC 202
65°

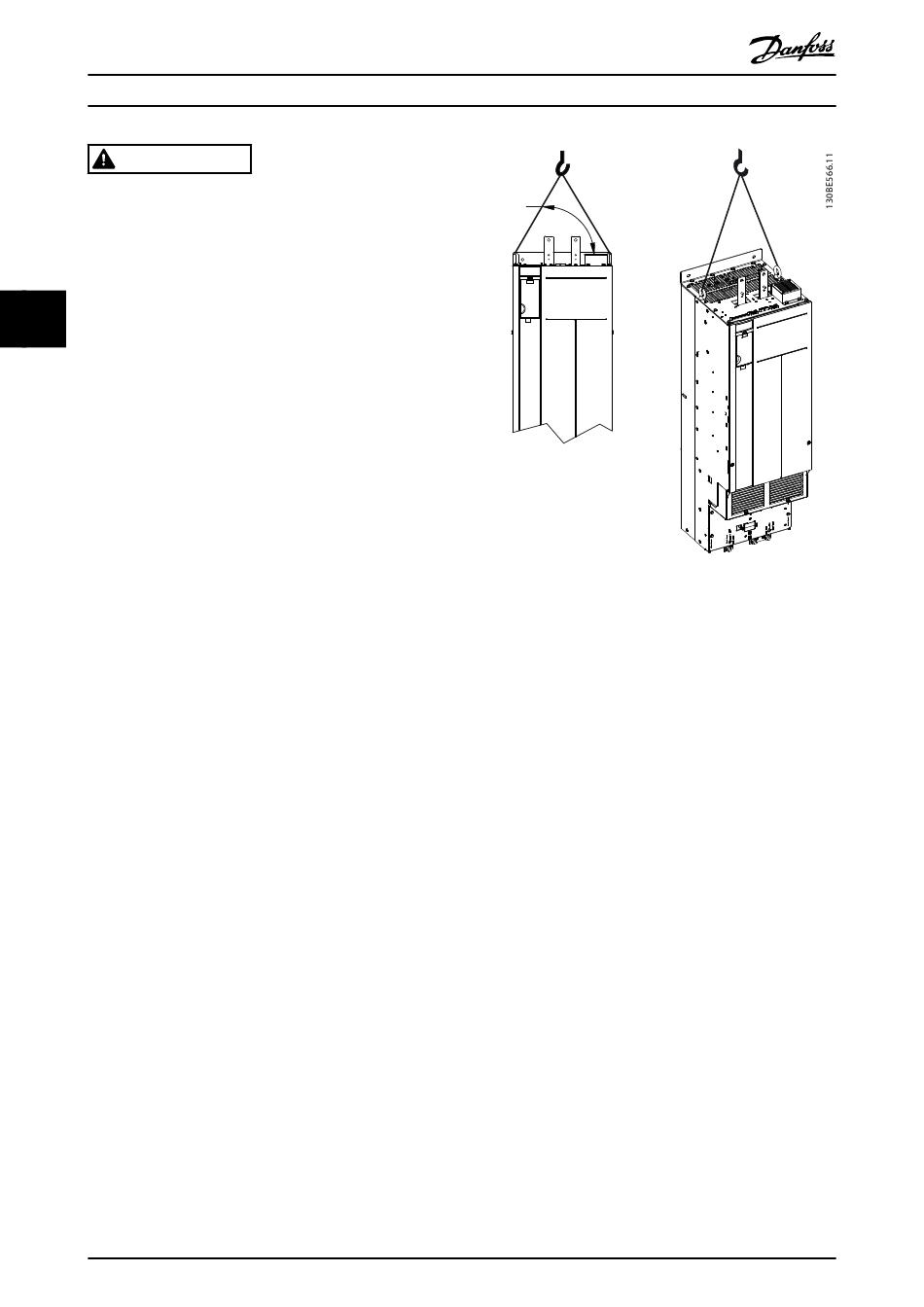

Abbildung 4.3 Anheben des Frequenzumrichters

4.7 Montage des Umrichters

Je nach Umrichtermodell und Konfiguration kann der
Frequenzumrichter am Boden oder an der Wand montiert
werden.
Die Frequenzumrichtermodelle D1h–D2h und D5h–D8h
eignen sich für die Bodenmontage. Bodenmontierte
Umrichter benötigen Freiraum unter dem Gerät für den
Luftstrom. Um diesen Raum freizuhalten, können die
Umrichter auf einem Sockel montiert werden. Die Umrich-
termodelle D7h und D8h werden mit einem
Standardsockel geliefert. Für andere D-Größen sind
optionale Sockel-Kits sind erhältlich.
Umrichter der Baugrößen D1h–D6h eignen sich für die
Wandmontage. Die Umrichtermodelle D3h und D4h sind
Umrichter mit IP20-Gehäuse, die sowohl an der Rückwand
als auch auf einer Montageplatte in einem Schaltschrank
montiert werden können.
Herstellen von Kabeldurchführungen
Bevor Sie den Sockel anbringen oder den Umrichter
montieren, bringen Sie Kabeleinführungsöffnungen in der
Kabeleinführungsplatte ein. Dann montieren Sie die Platte
an der Unterseite des Umrichters. Die Kabeleinführungs-
platte ermöglicht den Zugang und das Einführen für Netz-
und Motorkabel unter Beibehaltung der Schutzart IP21/
IP54 (Typ 1/Typ 12). Die Abmessungen der Kabeleinfüh-
rungsplatte finden Sie in Kapitel 10.9 Gehäuseabmessungen.
