Beispiele für typische Verd...
um den Druck langsam mit einer benutzerdefinierten
Geschwindigkeit (Einheiten/Sekunde) zu erhöhen. Bei
Aktivierung wechselt der Frequenzumrichter in den
Pumpenfüllmodus, sobald nach dem Anlauf die Mindest-
drehzahl erreicht wird. Der Druck wird langsam
hochgefahren, bis ein benutzerdefinierter Füllsollwert
erreicht wird, bei dem der Frequenzumrichter den
Pumpenfüllmodus automatisch deaktiviert und mit
normaler Regelung mit Rückführung den Betrieb fortsetzt.

Elektrische Verdrahtung

Netz

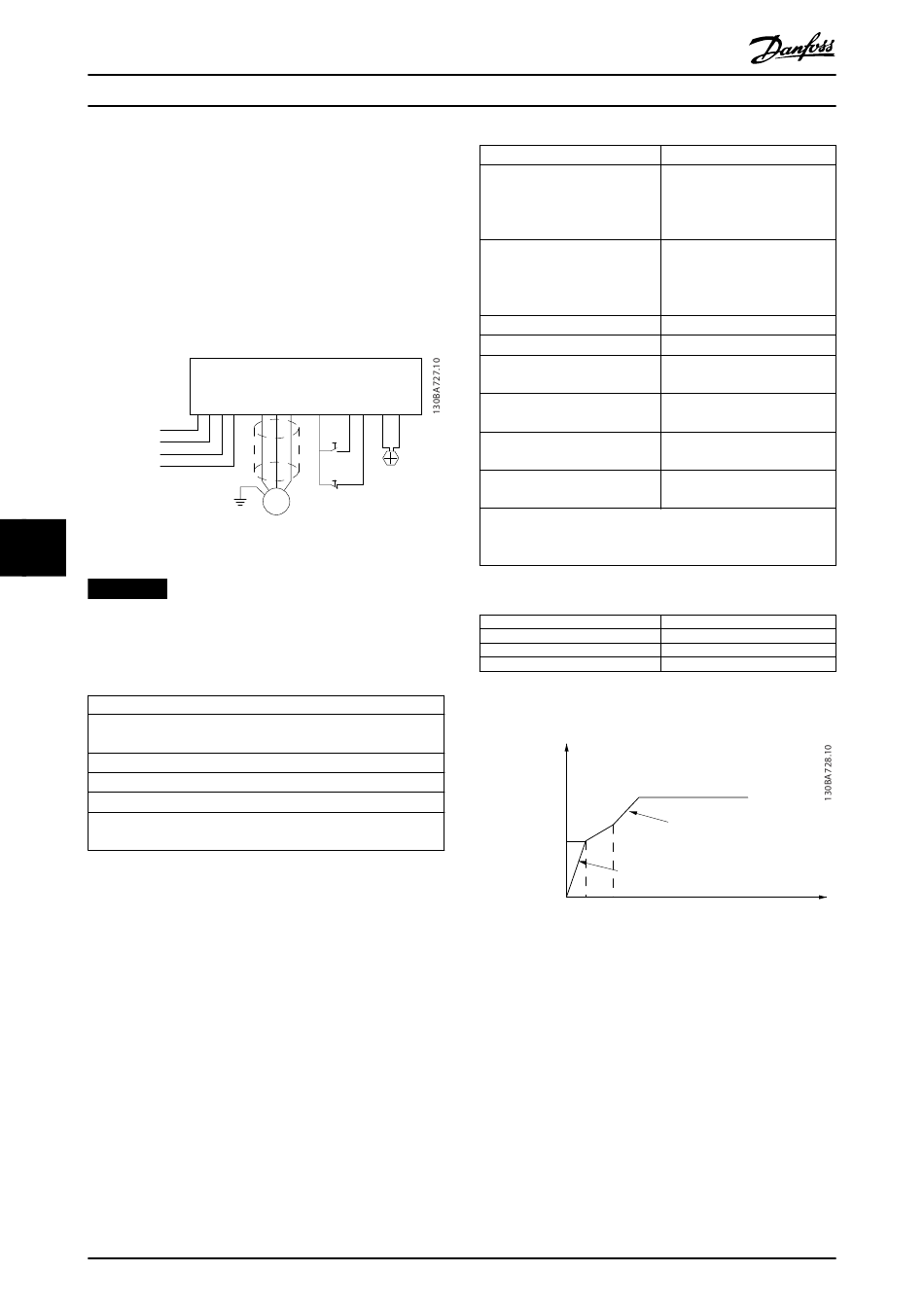

Abbildung 8.4 Verkabelung für Anwendung mit Tauchpumpe
8 8
HINWEIS
Stellen Sie die Einheit für Analogeingang 2 (Klemme 54)
auf mA ein. (Schalter 202).

Parametereinstellungen

Parameter
Parameter 1-20 Motor Power [kW]/Parameter 1-21 Motor Power
[HP]
Parameter 1-22 Motor Voltage
Parameter 1-24 Motor Current
Parameter 1-28 Motor Rotation Check
Stellen Sie sicher, dass Parameter 1-29 Automatic Motor
Adaptation (AMA) auf [2] Reduz. Anpassung eingestellt ist.
Tabelle 8.14 Relevante Parameter für die Tauchpumpe
Anwendung
82
VLT
L2 PE
L1 L3 U V W 12 18 27 13 54
Start
Stop
Zweiadriger
Druckgeber
PE
(4-20mA)
M
Danfoss A/S © 09/2018 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
Parameter
Parameter 3-02 Minimum
Reference
Parameter 3-03 Maximum
Reference
Parameter 3-84 Initial Ramp Time (2 s)
Parameter 3-88 Final Ramp Time
Parameter 3-41 Ramp 1 Ramp Up
Time
Parameter 3-42 Ramp 1 Ramp
Down Time
Parameter 4-11 Motor Speed Low
Limit [RPM]
Parameter 4-13 Motor Speed High
Limit [RPM]
Verwenden Sie den Assistent für Regelung mit Rückführung unter
Quick-Menü⇒Funktionskonfiguration zum einfachen Einstellen
eines PID-Reglers.
Tabelle 8.15 Beispieleinstellungen für Tauchpumpe Anwendung
Parameter
Parameter 29-00 Pipe Fill Enable
Parameter 29-04 Pipe Fill Rate
Parameter 29-05 Filled Setpoint
Tabelle 8.16 Einstellungsbeispiel für Rohrfüllmodus
Leistung
Max. Drehzahl
Min. Drehzahl
Abbildung 8.5 Rampenprofil für den Rohrfüllmodus
Einstellung
Die minimale Sollwerteinheit
entspricht der Einheit in
Parameter 20-12 Reference/
Feedback Unit
Die maximale Sollwerteinheit
entspricht der Einheit in
Parameter 20-12 Reference/
Feedback Unit
(2 s)
(8 s je nach Größe)
(8 s je nach Größe)
(30 Hz)
(50/60 Hz)
Einstellung
Deaktiviert
(Istwerteinheiten)
(Istwerteinheiten)
Drehzahl
Füllen vertikale Rohre
PID Regler
Füllrate Einheiten/s
Ausgangsrampe
Sollwert für Gefüllt
Time
